随着技术的进步和对智能设备的需求增长，对磁传感器的性能要求也达到了新的高度。隧道磁阻 (TMR) 传感器以其出色的灵敏度、低功耗和高精度，已成为磁场传感领域的尖端解决方案。TMR 传感器广泛应用于汽车、工业、消费电子和医疗保健等行业，尤其​​擅长高精度磁场测量、运动感应和位置检测。本文深入探讨了 TMR 传感器的原理、技术优势和应用，同时与其他领先的磁传感器技术（包括 AMR 和 GMR）进行了详细的比较。在本文结束时，读者将全面了解 TMR 传感器的潜力以及如何将其集成到现代智能系统中。

什么是TMR（隧道磁阻）效应？

磁感应技术经历了从霍尔效应到AMR（各向异性磁电阻）、GMR（巨磁电阻）再到TMR效应的几个阶段。霍尔传感器因其成本低廉和使用方便而被广泛应用于消费电子产品中；AMR技术提高了灵敏度和性能；GMR进一步扩大了电阻变化的幅度；而TMR效应利用量子隧穿机制将磁感应技术推向了更高的灵敏度和精度。TMR效应可以算是磁感应技术发展的一个重要里程碑。

图：磁传感技术的演变

磁感应技术的每一次进步都带来了显著的性能提升。从霍尔传感器的低成本特性，到AMR和GMR技术灵敏度的逐步提高，再到TMR通过量子隧穿实现的低功耗和高精度，这种演变响应了市场对高性能传感器日益增长的需求。

TMR（隧道磁阻）效应是一种基于量子隧穿的磁阻现象。当磁场变化时，电子会隧穿两种铁磁材料（铁磁层）之间的一层非常薄的绝缘层（通常由氧化物或氮化物制成），从而引起明显的电阻变化。这种电阻变化远大于传统磁效应（如霍尔效应和AMR效应），使TMR传感器具有更高的灵敏度和噪声抑制能力。

TMR效应的发现可以追溯到1970年代，但直到材料科学和纳米技术的进步，TMR传感器才开始得到实际应用。该效应用于检测外部磁场的强度和方向，广泛应用于角度感测、位置监控和速度测量等领域。

了解了TMR效应的基本原理后，我们将进一步探讨TMR传感器如何将该效应应用于磁场检测以及其独特的工作机制。

TMR传感器的工作原理

核心组件 – MTJ（磁隧道结）

TMR传感器的核心结构为磁隧道结（MTJ），其工作原理是依靠硬磁层、软磁层和绝缘层的协同作用（如下图所示），此外，MTJ元件通常与CMOS电路结合，实现信号的输出与处理。

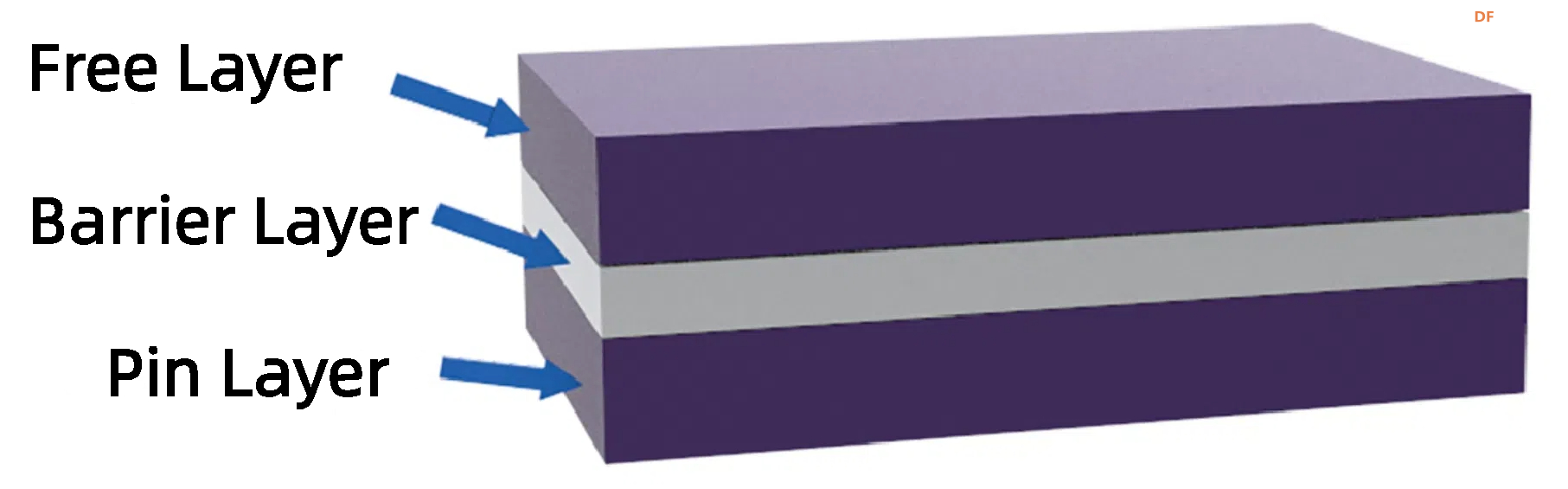

图：磁隧穿结（MTJ）结构

• 硬磁层（Pin层）：该层具有固定的磁矩方向，通常由稳定的强磁性材料制成，提供参考方向。
• 软磁层（自由层）：此层的磁矩可随外界磁场调整，具有较高的灵敏度，通常由铁、钴或镍等软磁材料制成。
• 绝缘层（阻挡层）：通常由氧化物或氮化物制成，该层位于两种磁性材料之间，充当隔离器，同时也充当电子隧穿的通道。

硬磁层与软磁层之间的磁矩排列（平行或反平行）直接影响电子的隧穿概率，从而导致电阻的变化。这种电阻变化构成了TMR传感器中磁场检测的基础。

材料选择与性能优化

TMR传感器的性能受材料选择和设计优化的显著影响：

• 硬磁层的材料选择决定了其抗干扰能力和高温稳定性。
• 软磁层的磁饱和能力直接影响传感器的灵敏度。
• 绝缘层厚度控制在几纳米，可以有效提高信噪比，同时降低功耗。

核心原理 – TMR 效应

TMR传感器的核心工作原理是基于TMR效应（隧道磁阻效应）。该效应允许电子通过量子隧穿流动，其效率受到两个铁磁层（硬磁层和软磁层）之间磁矩排列的影响。

在没有外部磁场的情况下，两个磁性层的磁矩通常彼此平行排列（如图左侧示例所示），其中隧穿电子的自旋排列较高，从而导致低电阻和高电流流动。当施加外部磁场时，软磁层的磁矩逐渐偏离硬磁层的方向，可能达到反平行排列（如右侧示例所示）。在这种情况下，电子的自旋排列会降低，从而降低隧穿概率，从而导致电阻增加和电流减少。

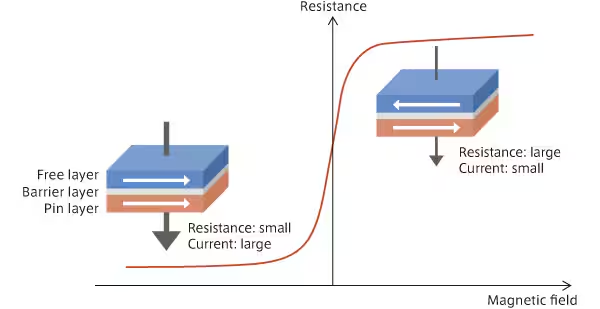

图：TMR传感器结构及工作原理示意图

如上图所示，当硬磁层和软磁层的磁矩对齐（平行状态）时，隧穿电子的自旋对齐性高，导致隧穿绝缘层的效率提高，电阻降低，电流通过量增加。当磁矩反向对齐（反平行状态）时，自旋对齐性降低，降低隧穿概率，导致电阻显著增加，电流通过量减少。

通过磁矩排列来调节电阻是 TMR 传感器的核心工作机制。总结如下：

• 平行状态：电阻较低，使得传感器可以有效地检测磁场的细微变化，适合于微弱信号的灵敏检测。
• 反平行状态：电阻增大，可在强磁场中提供稳定的检测。

这种电阻变化的大小与外界磁场的强度和方向密切相关，通过检测电阻的变化，TMR传感器可以准确感知磁场的强度和方向，这种变化往往非常显著，使得TMR传感器即使在弱磁场中也能捕捉到信号，同时在强磁场环境中也能保持较高的稳定性。

TMR、AMR、GMR 传感器

磁传感器在许多现代技术中发挥着关键作用，其应用范围从消费电子到工业控制。下面对 TMR（隧道磁阻）、AMR（各向异性磁阻）、GMR（巨磁阻）和传统霍尔效应传感器进行全面比较，重点介绍其原理、结构、性能和适用场景。

磁传感器原理与结构比较

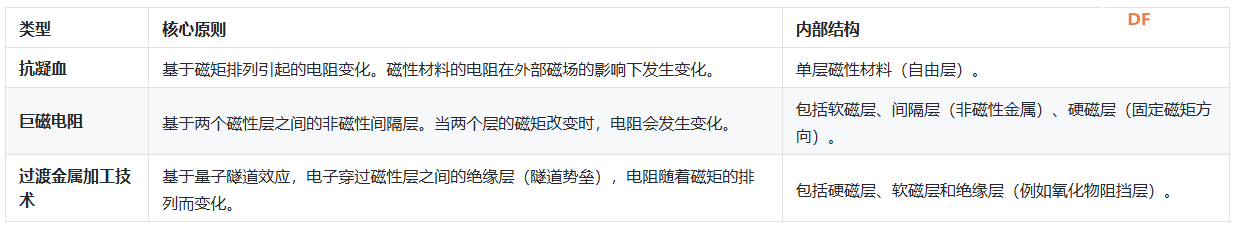

虽然三种磁阻传感器（AMR、GMR和TMR）都是基于磁阻效应，但它们的工作原理和内部结构却有很大不同：

通过比较可以看出，TMR传感器的独特之处在于所使用的绝缘层。这种结构使TMR传感器在灵敏度和分辨率方面远远优于其他磁传感器。

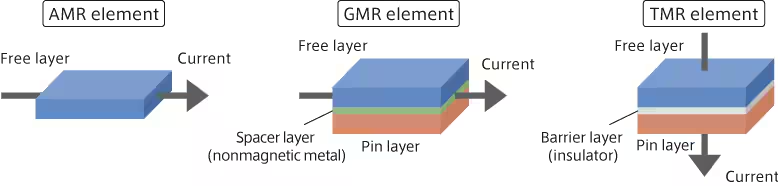

图：AMR、GMR、TMR元件结构（示意图）

性能参数对比

由于原理上的差异，TMR传感器的性能优势非常明显，其磁阻比可达100%，输出信号大约是AMR传感器的20倍，GMR传感器的6倍。下图直观的展示了三款传感器输出信号随角度变化的变化趋势，可以看出TMR的输出幅度明显高于AMR和GMR，进一步印证了其高灵敏度。

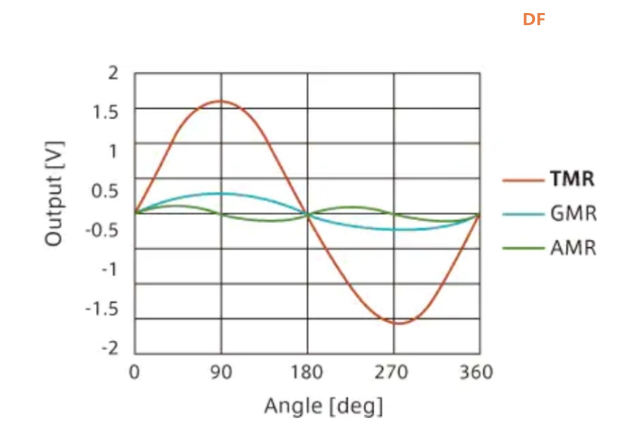

图：TMR、GMR、AMR传感器输出信号比较

TMR传感器除了在输出信号方面具有明显优势外，在功耗、芯片尺寸、分辨率、温度适应性等综合性能参数上也表现出色。

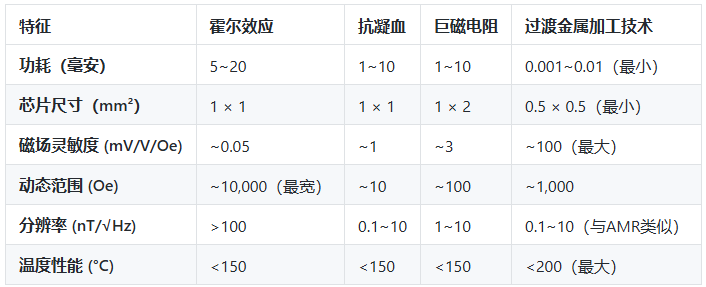

以下是TMR、AMR、GMR、霍尔效应传感器的关键性能指标比较：

从性能指标对比中，我们发现 TMR 传感器在几个关键方面具有显著优势，特别适合需要高精度、低功耗、复杂环境下工作的应用。值得一提的是，这些性能优势已经在实际产品中得到验证。例如，Gravity: BMM350 三轴磁力计传感器就采用了 TMR 技术，结合磁场影响恢复特性，即使在动态磁场干扰下也能保证测量稳定可靠。

因此，我们总结了TMR传感器的主要优点：

• 超高灵敏度：由于独特的量子隧道效应，TMR传感器比其他传感器具有更高的磁场灵敏度（100 mV/V/Oe），使其成为检测弱磁场的理想选择。
• 极低功耗： TMR传感器功耗低至0.001~0.01 mA，是物联网设备和便携式电子设备的理想选择。
• 出色的温度性能： TMR 传感器可在高达 200°C 的温度下工作，适用于极端环境应用。
• 高分辨率： TMR传感器具有出色的分辨率，适合高精度检测，与AMR传感器类似。

TMR传感器的应用

TMR传感器因其高灵敏度、低功耗、高分辨率等特点，在各行各业中具有广泛的应用价值。以下是几种典型的应用场景：

• 工业自动化： TMR 传感器提供高精度磁场感应，用于精密设备中的位置监控和运动控制，同时保持低功耗，适合长时间运行。它们通常用于电机位置反馈、机器人控制和自动化生产线，在运动的实时监控和微调中发挥着至关重要的作用。

• 消费电子： TMR传感器广泛应用于智能手机、可穿戴设备等消费电子产品，主要用于地磁导航、电子罗盘、方向检测等，其微型化设计和高性能使这些设备能够实现精确的空间定位和方向感知，同时保持便携性，提升用户体验。

• 无人机和导航： TMR 传感器灵敏度极高，能够检测到细微的磁场变化，在无人机导航和稳定系统中表现出色。无论是在复杂的环境条件下，还是需要精确的飞行控制，TMR 传感器都能提供可靠的数据支持，使其成为现代无人机系统的重要组成部分。

• 汽车电子： TMR传感器在电机控制、转向系统和电动汽车驱动系统中发挥着重要作用。其高精度和抗干扰特性使车辆转向、驾驶和安全系统更加稳定可靠。特别是在自动驾驶和电动汽车等高要求应用中，TMR传感器提供精确的磁场感应支持，确保汽车电子系统的高效运行。

• 增强现实与虚拟现实（AR/VR）： TMR传感器凭借高灵敏度、快速响应等特性，在AR/VR技术中不可或缺，为空间定位、方向检测、动态追踪等提供精准的数据支持，提升虚拟环境中的交互体验，让用户享受更具沉浸感的虚拟现实世界。

结论

TMR传感器凭借超高的灵敏度、极低功耗、优异的温度适应性等特点，成为现代磁场传感技术的重点发展方向。尽管还存在成本、制造工艺等挑战，但其在高精度检测、复杂环境应用等方面的显著优势，使其成为未来磁传感器市场的关键技术之一。

随着材料科学和传感器设计的不断进步，TMR传感器的性能将不断提高，其应用范围也将不断扩大。汽车电子（如电机控制和自动驾驶系统）、工业自动化（如设备健康监测和运动控制）、消费电子（如智能手机和可穿戴设备）和医疗保健（如精密成像和磁场监测）等行业正在不断探索TMR传感器的潜力。

可以预见，TMR传感器将以其技术优势推动磁传感领域的进一步革新，为现代科技的发展提供更加可靠、高效的解决方案。
