本文详细介绍了电源纹波测量中探头的选择及其优缺点，包括电源纹波探头、同轴电缆、1:1无源探头和10:1无源探头。强调了地环的重要性，并解释了为何不选择有源探头的原因。同时，提供了示波器的设定指南，如耦合方式、输入阻抗、带宽限制等，以确保准确测量电源纹波。参照了《GB/T 14714--2008》标准，为读者提供了一套完整的测量方案。
1、示波器探头
1.1、探头的选择
| 优先级 （由高到低） | 优势 | 劣势 |
| 电源纹波探头 | 最大限度地减少测量工具的噪声，同时还可以提供更多带宽，以便查看更多信号内容。 | 价格昂贵 |
| 同轴电缆 | ||
| 1:1无源探头加地环 | ||
| 10:1无源探头加地环 | 由于信号经过了探头的衰减，为了还原真实信号的大小，示波器内部会对信号再进一步放大，而此时探头本底噪声和示波器本地噪声也就跟着被放大，其放大倍数就是衰减比的倒数。所以衰减倍数越大，其测量系统的本底噪声也就被放大的越多。 |

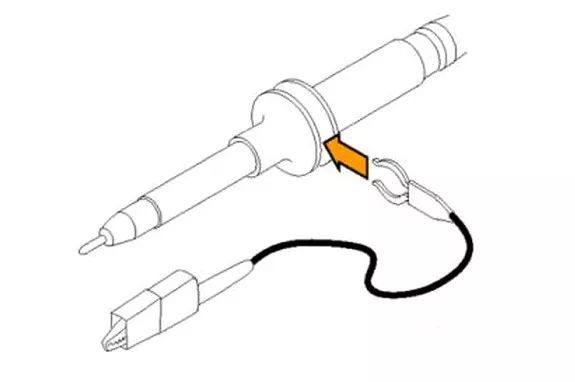

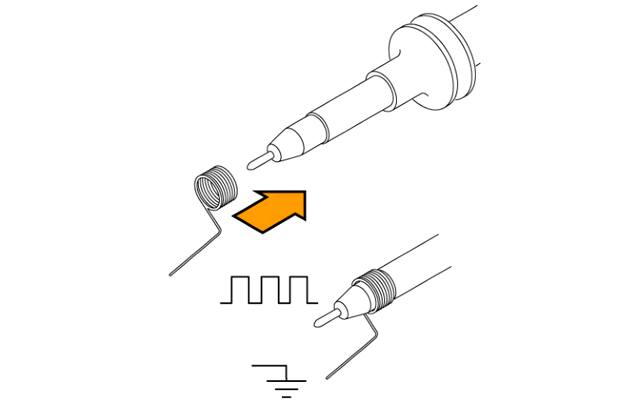

1.2、地环（必须）
| 正确（√） | 错误（×） |
|
|
|
1.3、为什么不选择有源探头？
2、示波器设定
| 耦合方式 | AC耦合，不关心DC分量 |
| 输入阻抗 | 50Ω（探头为同轴电缆） |
| 带宽限制 | 20MHz，去除不必要的噪声影响 |
| 采样时间 | 手动调节到清晰看到纹波形状为止 |
| 直流偏置 | 0 |
| 采样方式 | 实时采样，累计300个点 |
备注：20MHz带宽限制在《GB/T 14714--2008》中有明确规定。
