CAD中利用多段线可以快速绘制一个箭头，具体步骤如下：

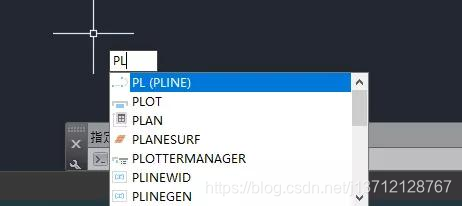

  1. 执行多段线【命令PL】，按下空格
    在这里插入图片描述

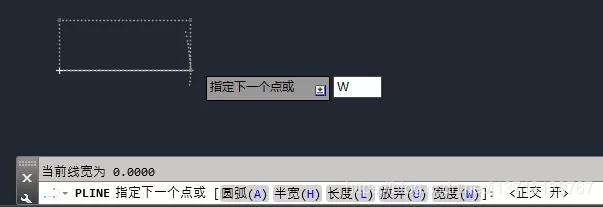

  2. 鼠标指定起点，单击一下左键，再输入命令【w】，按下空格
    在这里插入图片描述

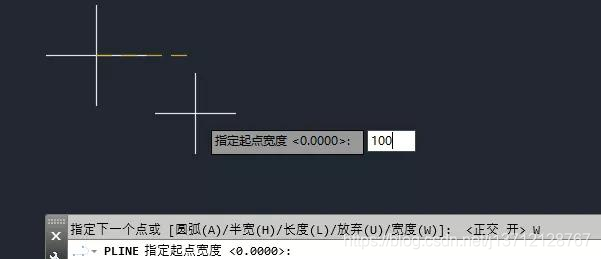

  3. 输入箭头直线段的宽度，指定起点宽度这里我们以100为例，输入100后空格
    在这里插入图片描述

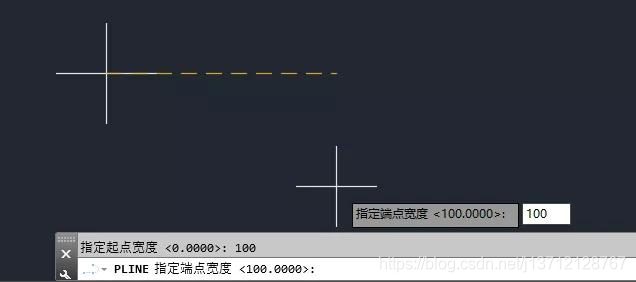

  4. 指定终点宽度，再输入100后空格
    在这里插入图片描述

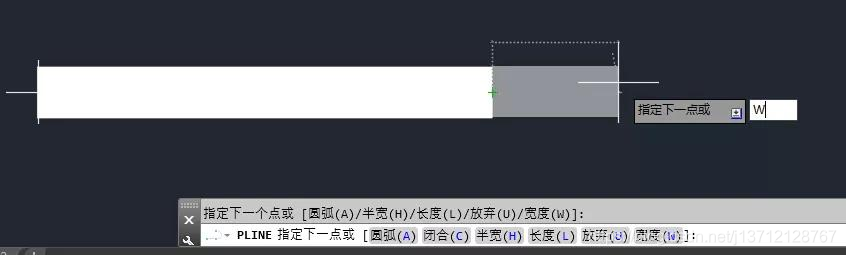

  5. 鼠标指定这个直线端的端点，然后再输入命令【w】，我们来指定箭头的宽度
    在这里插入图片描述

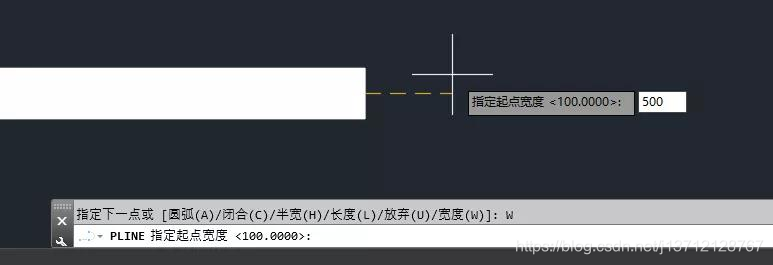

  6. 输入合适的宽度500，按下空格
    在这里插入图片描述

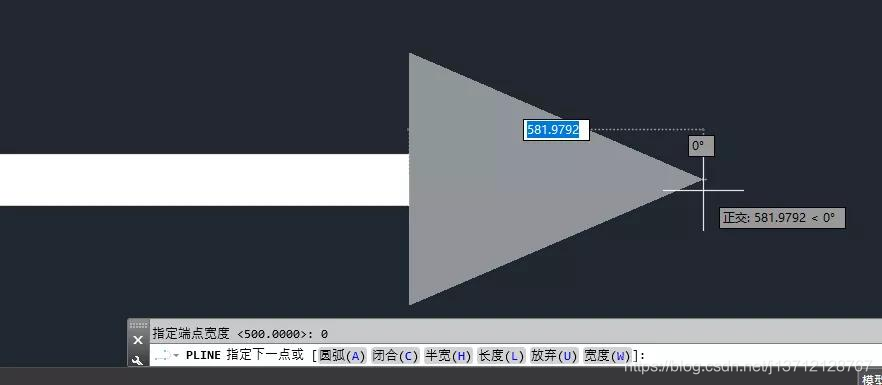

  7. 再输入0，按下空格
    在这里插入图片描述

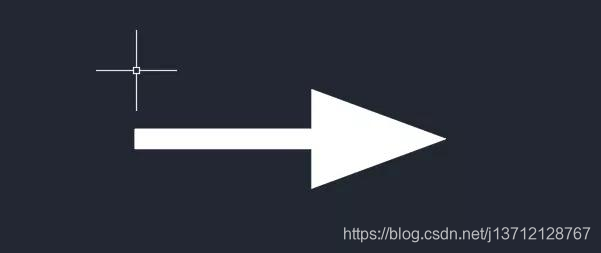

  8. 最后指定箭头的头部即可
    在这里插入图片描述
