CAD三维图怎么倒斜角？

大家在做CAD三维图的时候多多少少会用到倒斜角，下面我将为大家讲解一下倒斜角的详细操作方法，希望对大家有所帮助。

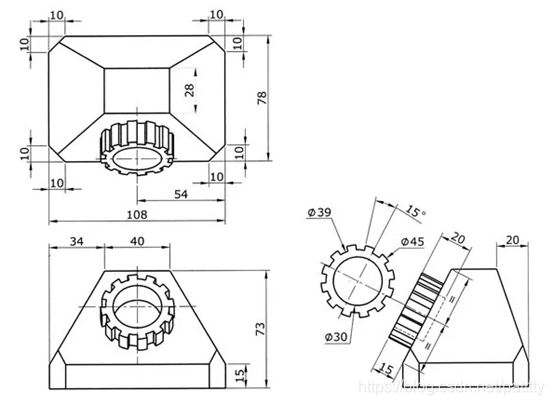

首先模型中顶面四边有几个大斜角，然后四个竖边还有10X10的小斜角。我们首先要将四个大斜角的倒角距离算出来。

首先算出在高度方向偏移的距离=73-15=58，然后再算各边水平面上的偏移，两个侧边的偏移已经标出来了，是34，后面偏移也标出来了，是20，前面的偏移需要算一下，等于78-28-20=30。结果就是：两个侧边的偏移距离分别是58和34，前面边的偏移距离分别是58和30，后面变的偏移距离分别是58和20。

下面以一个侧边为例来练习三维倒角的操作。

1、输入BOX命令，绘制一个108X78X73的方体，切换到西南轴侧视图。

2、输入CHA回车或在面板或工具栏中单击倒角按钮，执行倒角命令。

3、首先拾取顶面左侧的一条边，拾取边后方体的一个面会亮显，同时会让输入曲面选择选项，也就是让我们选择一个倒角的基面。

如果不想用亮显的面作为基面，可以输入N回车切换到下一个，也就是顶面。通常直接回车使用亮显的面作为基面就可以，只是基面不同，倒角值输入的顺序会有所不同。

4、回车，直接用侧面作为倒角的基面，此时会提示输入基面的倒角距离，输入58，回车。

5、命令行会提示输入其他面的倒角距离，输入34，回车。

6、命令行提示选择边或环，再次单击侧边后，回车，倒角就完成了。

在设置好倒角距离后，输入环（L）选项可以将基面的所有边选中一起进行倒角；选择一条边后会继续提示选择边，此时还可以选择基面的其他边，回车是确认选择。。

本次CAD三维图倒斜角的操作就讲解完成了。希望通过这个示例讲解后能帮助大家熟练掌握三维模型倒斜角的操作。
