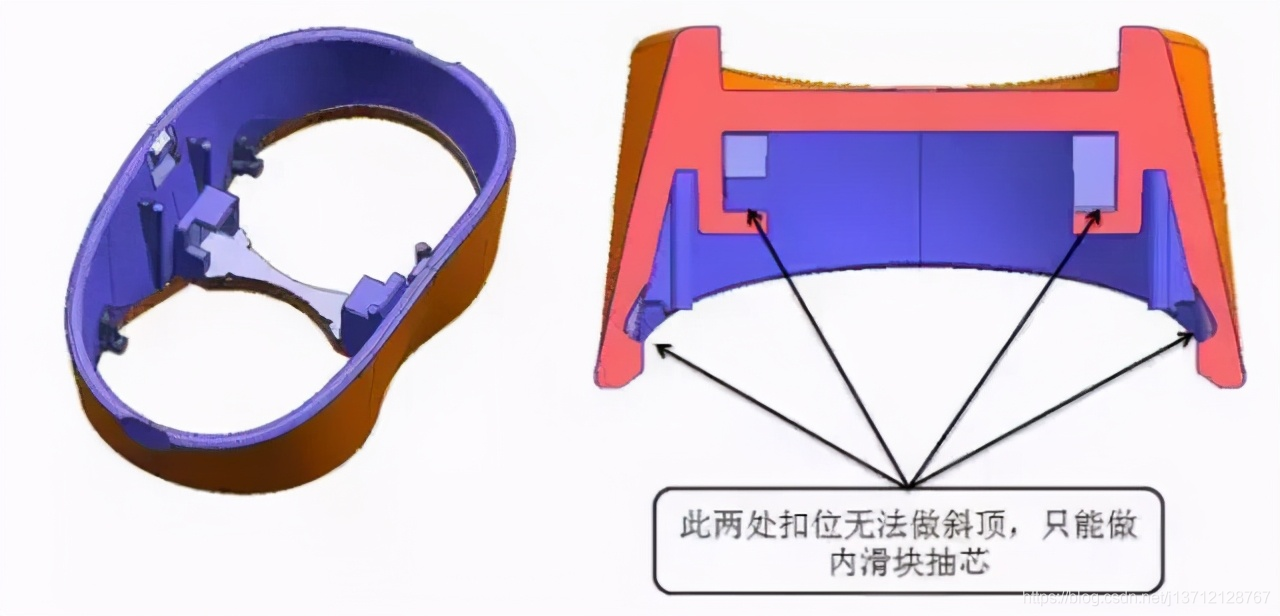

我们都知道产品有倒扣，在模具上必须做结构才能出得了模，通常情况下，产品的内扣一般做斜顶，产品外扣做滑块，还有一种情况就是做强脱。当产品内扣无法做斜顶的情况下，我们又用到什么结构呢？如下图所示：
在这里插入图片描述

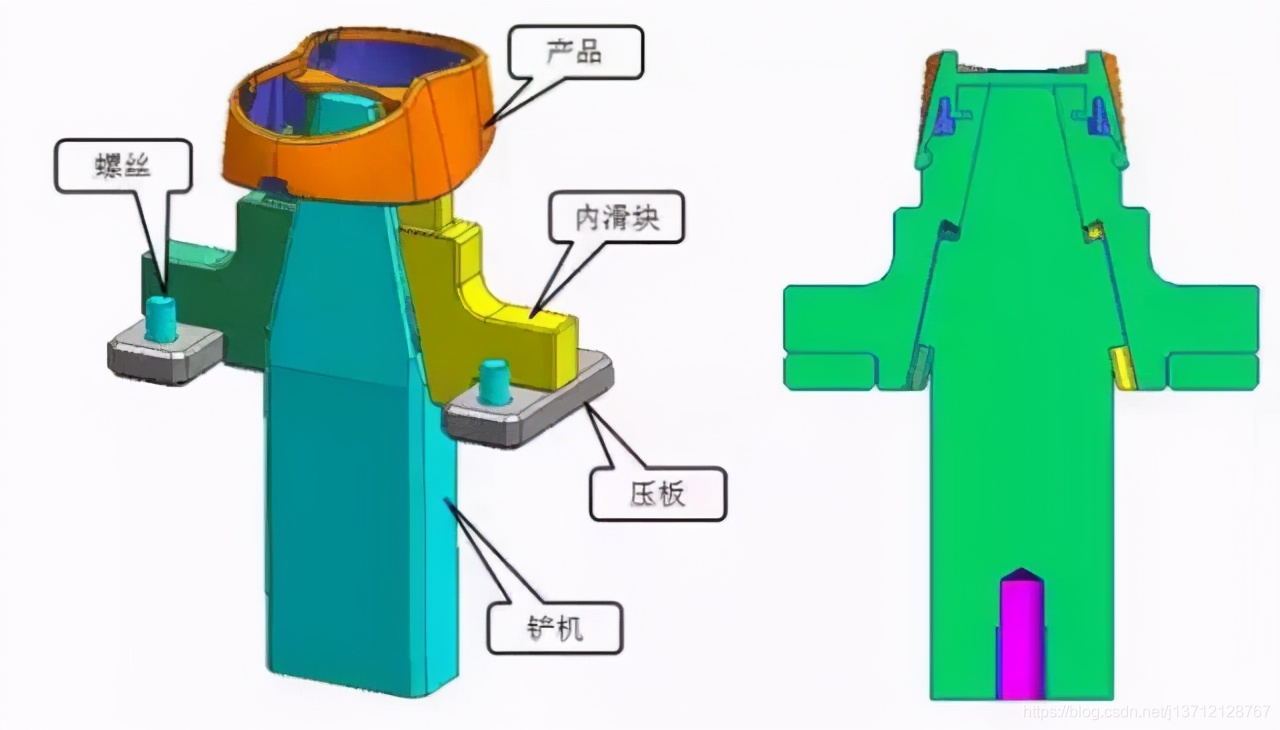

  1. 遇到此类型的产品，无法做斜顶，只能考虑做内滑块抽芯脱扣。内滑块抽芯机构由内滑块、铲机、压板等组成。
    在这里插入图片描述

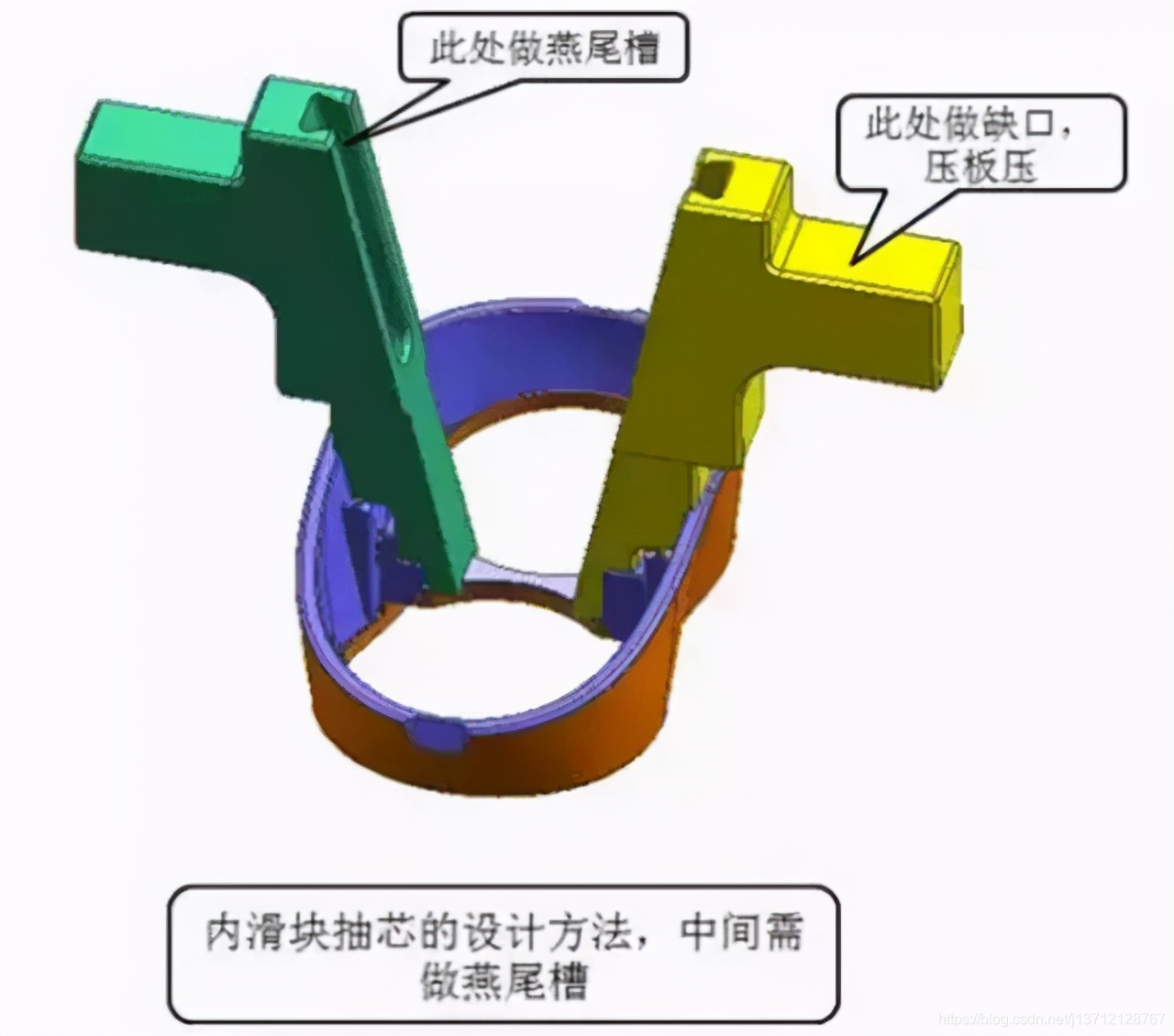

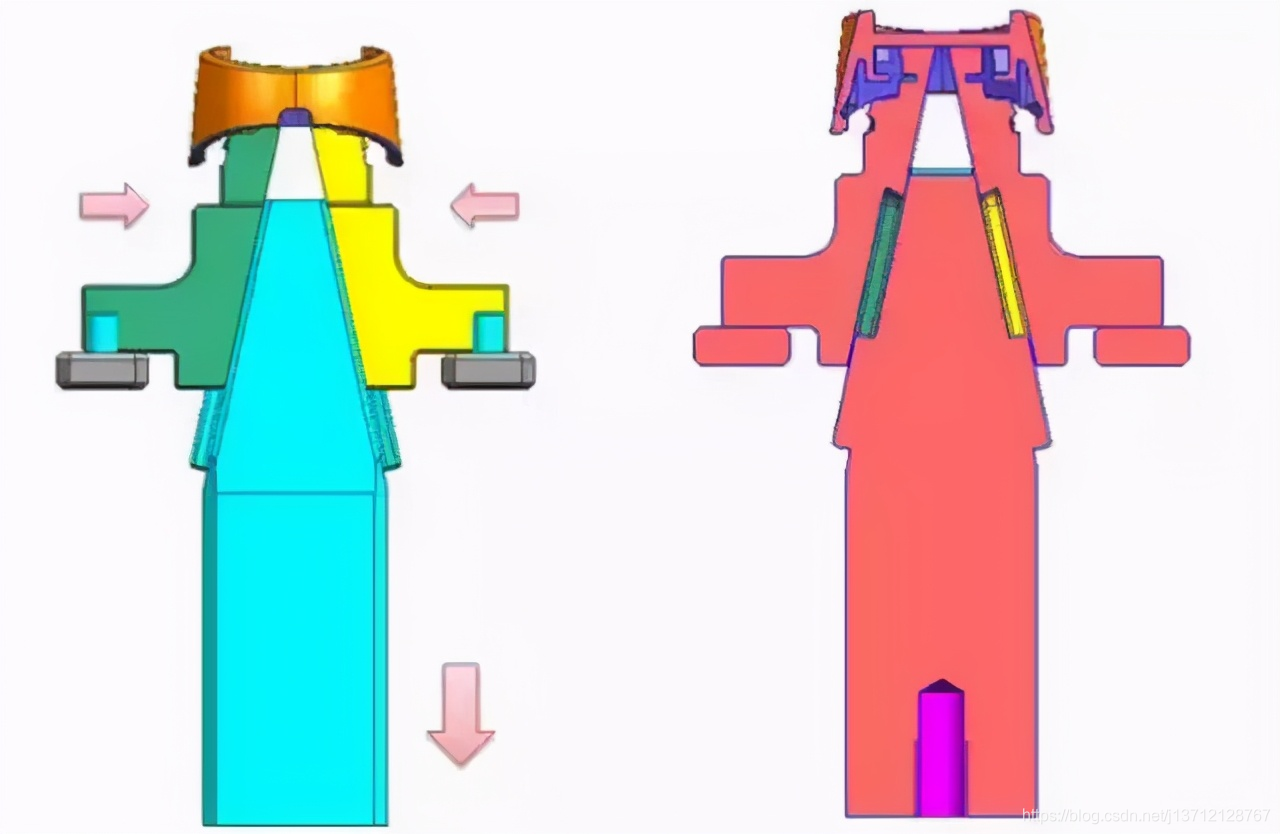

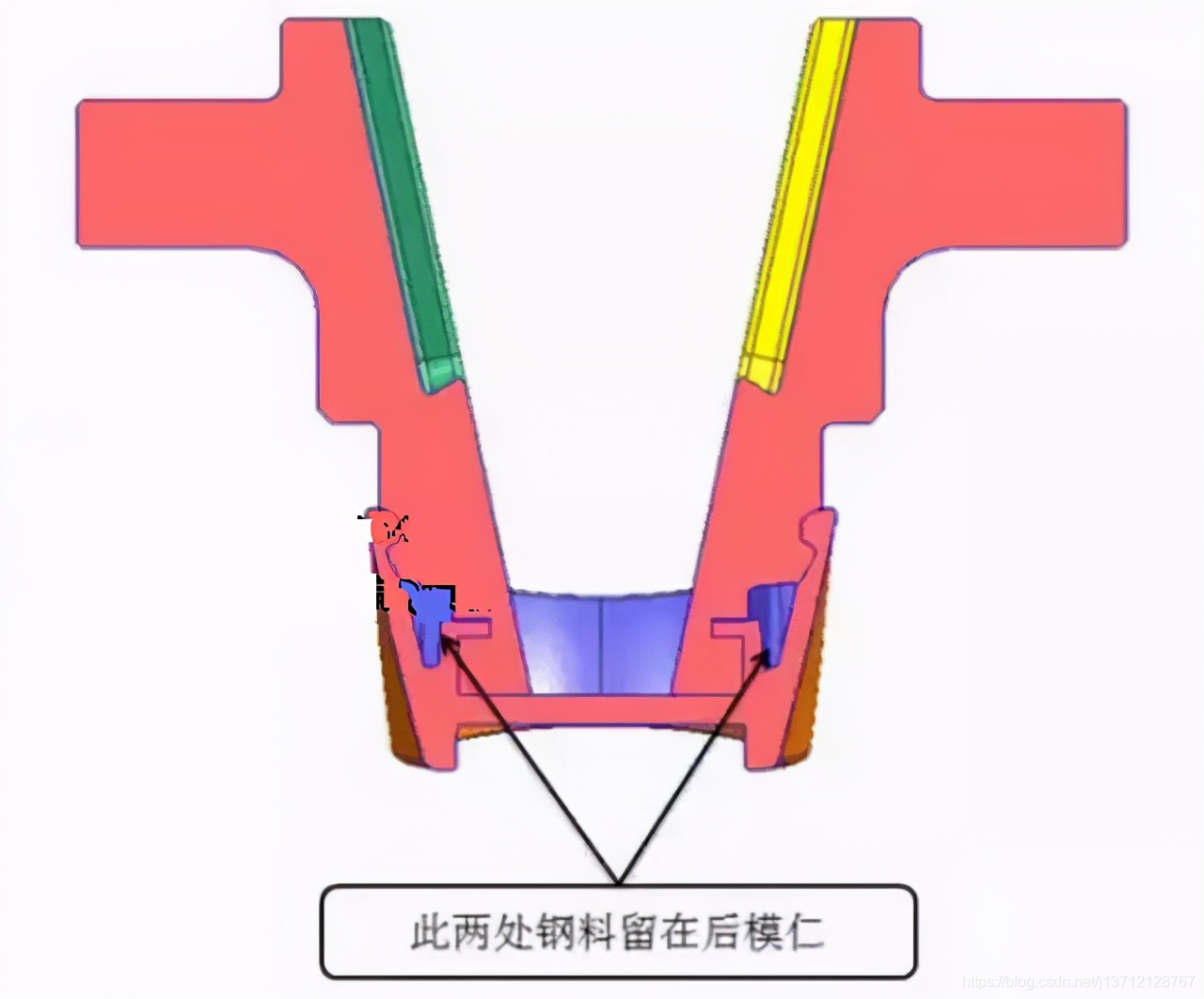

  2. 内滑块的设计方案
    在这里插入图片描述
