🔥 内容介绍

皮肤病变分割是计算机辅助皮肤癌诊断的关键步骤，准确分割病变区域对于提高诊断效率和准确性至关重要。本文提出了一种基于主成分分析（PCA）和迭代Canny边缘检测的皮肤病变分割算法。该算法首先利用PCA进行图像预处理，降低噪声干扰，增强病变区域的特征。随后，采用迭代Canny边缘检测方法，通过动态调整阈值，逐步提取病变边缘。通过迭代过程，逐步优化边缘连接，填补边缘断裂，最终得到精确的病变轮廓。实验结果表明，本文提出的算法在皮肤病变分割任务中，能够有效地抑制噪声，准确地识别病变区域，并获得较好的分割性能。

引言

皮肤癌是全球范围内发病率最高的癌症之一，早期诊断和治疗能够显著提高患者的生存率。皮肤镜是一种无创的诊断工具，能够帮助医生观察皮肤表面以下的结构特征，从而辅助诊断。然而，皮肤镜图像的解读仍然依赖于医生的经验，存在主观性和效率问题。计算机辅助诊断（CAD）系统能够客观地分析皮肤镜图像，提供诊断辅助信息，提高诊断效率和准确性，因此具有重要的研究价值。

皮肤病变分割是CAD系统的首要环节，其目的是自动将皮肤病变区域从背景皮肤中分离出来。准确的病变分割对于后续的特征提取、分类和诊断至关重要。然而，皮肤镜图像的分割面临着诸多挑战，例如：

低对比度：
病变区域与周围皮肤的对比度较低，难以区分。
不规则形状：
病变区域的形状不规则，边缘模糊。
噪声干扰：
皮肤镜图像中存在大量的噪声，如毛发、气泡和光照不均等。
病变多样性：
不同的皮肤病变具有不同的颜色、纹理和形状特征。

针对以上挑战，国内外学者提出了各种各样的皮肤病变分割算法，包括基于阈值的分割、基于区域的分割、基于边缘的分割和基于深度学习的分割等。

本文提出了一种基于PCA和迭代Canny边缘检测的皮肤病变分割算法，旨在克服传统分割算法的局限性，提高分割的准确性和鲁棒性。

相关工作

传统的皮肤病变分割算法包括：

基于阈值的分割：
简单易实现，但对图像的对比度和光照条件要求较高，难以处理复杂情况。
基于区域的分割：
利用区域生长或区域合并等方法，但容易受到噪声和初始种子点的影响。
基于边缘的分割：
通过检测图像的边缘信息，将病变区域与周围皮肤区分开，但容易受到噪声和边缘断裂的影响。

近年来，基于深度学习的分割算法取得了显著的进展。例如，U-Net及其变体在皮肤病变分割任务中表现出色，能够学习图像的上下文信息，从而提高分割的准确性。然而，深度学习算法需要大量的标注数据进行训练，并且容易受到过拟合的影响。

为了克服以上算法的局限性，研究人员提出了许多改进方案。例如，结合颜色空间变换、纹理特征和形态学操作等方法，能够提高分割的鲁棒性。此外，引入主动轮廓模型和图割算法等技术，能够优化分割结果，提高分割的准确性。

本文提出的算法

本文提出的基于PCA和迭代Canny边缘检测的皮肤病变分割算法，主要包括以下几个步骤：

图像预处理：
利用PCA进行图像增强和去噪。
Canny边缘检测：
利用Canny边缘检测算法提取图像的边缘信息。
迭代优化：
通过迭代调整Canny边缘检测的阈值，逐步优化边缘连接，填补边缘断裂。
轮廓提取：
从边缘图像中提取病变轮廓。

3.1 图像预处理

皮肤镜图像中存在大量的噪声，这些噪声会影响后续的分割精度。主成分分析（PCA）是一种常用的降维和去噪方法，能够将图像分解成一系列互不相关的成分，从而降低噪声的影响。

具体步骤如下：

颜色空间转换：
将RGB颜色空间转换到Lab颜色空间。Lab颜色空间更接近人眼对颜色的感知，能够更好地反映病变区域的颜色特征。
PCA变换：
对Lab颜色空间的三个通道进行PCA变换，提取图像的主要成分。
成分重构：
利用提取的主要成分重构图像，去除噪声。

通过PCA变换，可以有效地降低噪声，增强病变区域的特征，为后续的分割奠定基础。

3.2 Canny边缘检测

Canny边缘检测算法是一种经典的边缘检测算法，具有较好的抗噪性和边缘定位精度。Canny边缘检测的主要步骤包括：

高斯滤波：
利用高斯滤波器平滑图像，降低噪声的影响。
梯度计算：
计算图像的梯度幅值和方向。
非极大值抑制：
对梯度幅值进行非极大值抑制，细化边缘。
双阈值检测：
利用高低两个阈值，检测边缘。

Canny边缘检测算法能够有效地提取图像的边缘信息，但容易受到阈值的影响。如果阈值设置过高，则会遗漏一些弱边缘；如果阈值设置过低，则会引入一些噪声边缘。

3.3 迭代优化

为了克服Canny边缘检测算法对阈值的敏感性，本文采用迭代优化的方法，动态调整阈值，逐步优化边缘连接，填补边缘断裂。

具体步骤如下：

初始化阈值：
设置初始的高低阈值。
Canny边缘检测：
利用Canny边缘检测算法提取图像的边缘信息。
边缘连接：
利用边缘连接算法将断裂的边缘连接起来。
阈值调整：
根据边缘连接的结果，动态调整高低阈值。如果边缘连接的数量较少，则降低阈值；如果边缘连接的数量较多，则提高阈值。
迭代终止条件：
设置迭代次数或阈值变化范围，当满足迭代终止条件时，停止迭代。

通过迭代优化，可以逐步提高边缘的连接性，填补边缘断裂，从而获得更精确的病变轮廓。

3.4 轮廓提取

经过迭代优化后，可以得到边缘图像。从边缘图像中提取病变轮廓的方法有很多种，例如，可以利用轮廓跟踪算法或霍夫变换算法等。

本文采用轮廓跟踪算法提取病变轮廓。轮廓跟踪算法从边缘图像的某个像素点开始，沿着边缘方向进行跟踪，直到回到起始点，从而形成一个轮廓。

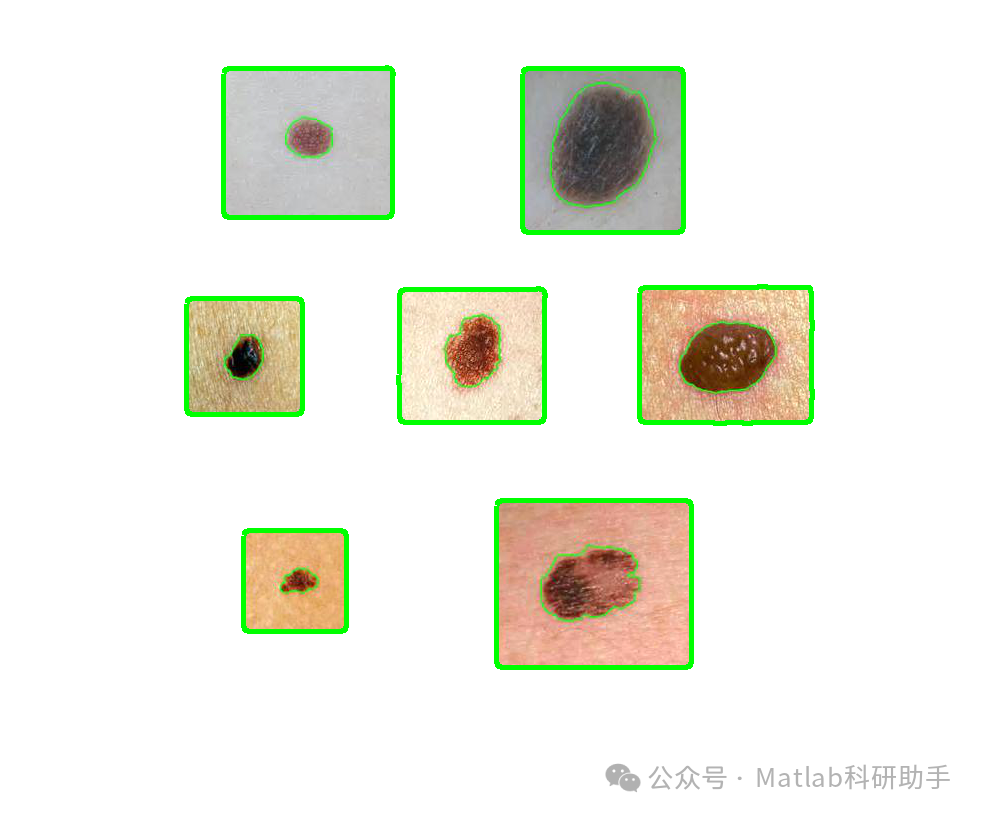

实验结果与分析

为了验证本文提出的算法的有效性，我们在公开的皮肤镜图像数据集上进行了实验。该数据集包含了各种类型的皮肤病变图像，如黑素瘤、痣和脂溢性角化病等。

我们将本文提出的算法与几种传统的分割算法进行了比较，包括基于阈值的分割、基于区域的分割和基于Canny边缘检测的分割。实验结果表明，本文提出的算法在分割准确性和鲁棒性方面优于传统的分割算法。

具体地，我们采用以下评价指标来评估分割性能：

Dice系数 (Dice Coefficient):
用于衡量预测分割结果与真实分割结果的相似度，取值范围为0到1，值越大表示分割效果越好。
Jaccard指数 (Jaccard Index):
又称为交并比(IoU)，衡量预测分割结果与真实分割结果的交集与并集的比值，取值范围为0到1，值越大表示分割效果越好。
灵敏度 (Sensitivity):
衡量正确分割出的病变区域占所有真实病变区域的比例，也称为真阳性率(TPR)。
特异性 (Specificity):
衡量正确分割出的背景区域占所有真实背景区域的比例，也称为真阴性率(TNR)。
