状态估计作为机器人导航、自动驾驶、增强现实等诸多领域的核心技术，旨在从一系列噪声观测中准确、可靠地估计系统的状态变量。面对日益复杂的应用场景，单一传感器的局限性愈发明显，如精度不足、易受环境干扰、以及在某些特定条件下失效等。因此，传感器融合应运而生，它通过有效地整合来自多个传感器的信息，能够显著提升状态估计的精度、鲁棒性和可靠性。然而，传感器融合面临诸多挑战，例如数据异构、异步采样、以及传感器误差建模等。传统的扩展卡尔曼滤波器（Extended Kalman Filter, EKF）作为一种应用广泛的非线性状态估计算法，在传感器融合领域发挥着重要作用。然而，EKF线性化误差累积以及对初始状态的敏感性等问题限制了其在复杂场景下的性能。近年来，基于不变性的扩展卡尔曼滤波器（Invariant Extended Kalman Filter, Invariant EKF, InEKF）凭借其独特的理论优势和卓越的性能，逐渐成为状态估计领域的研究热点。本文将深入探讨基于InEKF的传感器融合状态估计方法，着重阐述其核心思想、优势、适用场景以及潜在挑战。

一、传统EKF及其局限性

EKF通过将非线性状态转移方程和观测方程线性化，然后应用标准卡尔曼滤波框架进行状态估计。具体而言，它利用泰勒级数展开将非线性函数近似为线性函数，并在当前估计状态周围进行线性化。虽然这种方法在计算上相对高效，但在处理强非线性系统时存在显著的局限性：

线性化误差累积：
EKF依赖于在每个时间步进行线性化近似，而每一次线性化都会引入误差。随着时间的推移，这些误差会累积，导致估计精度下降甚至发散。尤其是在状态空间中高度非线性的区域，线性化近似的偏差更为显著。
对初始状态敏感：
由于EKF在当前估计状态周围进行线性化，因此其性能高度依赖于初始状态的准确性。如果初始状态误差较大，可能会导致线性化点偏离真实状态，从而影响滤波器的收敛性和精度。
坐标系依赖性：
EKF的性能受到状态变量坐标系选择的影响。在不同的坐标系下，状态转移方程和观测方程的非线性程度可能不同，从而影响线性化近似的精度和滤波器的性能。这对于某些状态空间，例如位姿估计中的旋转矩阵或四元数，尤为重要，因为这些变量的坐标系变换会显著改变方程的形式。
雅可比矩阵计算复杂：
EKF需要计算状态转移方程和观测方程的雅可比矩阵，这在复杂系统中可能是一项计算密集型任务，尤其是在状态维度较高的情况下。此外，雅可比矩阵计算的准确性也会直接影响滤波器的性能。

二、不变扩展卡尔曼滤波器（InEKF）的理论基础

InEKF的核心思想是利用系统的不变性来设计滤波器，从而减轻EKF的线性化误差和对初始状态的敏感性。不变性是指在某种变换下，系统的某些属性保持不变。例如，在移动机器人的位姿估计中，平移和旋转操作不会改变机器人的内部状态。InEKF将状态变量分解为两部分：标称状态和误差状态。标称状态描述系统的主要状态，而误差状态则描述标称状态的误差。InEKF的关键在于利用系统的不变性，在误差状态空间中设计滤波器，从而避免直接在线性化非线性状态空间，降低线性化误差的影响。

InEKF通常基于右不变误差（Right-Invariant Error）或左不变误差（Left-Invariant Error）进行设计。右不变误差定义为标称状态与真实状态的差，通过右乘一个群元素进行表示，而左不变误差则通过左乘群元素进行表示。选择合适的误差定义取决于系统的特性和应用场景。与EKF不同，InEKF在线性化过程中，利用李群和李代数的工具，将非线性状态空间转化为李代数空间，并在李代数空间中进行线性化和滤波。这种方法能够更准确地描述误差的演化过程，并保证估计的一致性。

三、InEKF在传感器融合中的优势

InEKF在传感器融合中展现出显著的优势：

更高的精度和鲁棒性：
通过在李代数空间中进行线性化和滤波，InEKF能够更好地处理非线性系统，并降低线性化误差的影响。这使得InEKF在处理强非线性状态估计问题时，能够获得更高的精度和鲁棒性。
对初始状态不敏感：
InEKF的误差状态是相对于标称状态定义的，因此其性能对初始状态的敏感性较低。即使初始状态误差较大，InEKF也能够快速收敛到正确的估计状态。
坐标系无关性：
InEKF利用系统的不变性，使得其性能不受状态变量坐标系选择的影响。这意味着可以自由选择合适的坐标系，而无需担心坐标系变换对滤波器性能的影响。
更容易进行误差分析：
InEKF的误差状态空间是线性的，因此更容易进行误差分析和理论推导。这有助于理解滤波器的性能，并进行参数调整和优化。
适用于多种传感器融合场景：
InEKF可以应用于多种传感器融合场景，例如视觉-惯性里程计（Visual-Inertial Odometry, VIO）、激光-惯性里程计（LiDAR-Inertial Odometry, LIO）等。

四、基于InEKF的传感器融合状态估计框架

基于InEKF的传感器融合状态估计框架通常包含以下几个关键步骤：

状态空间定义：
首先需要定义系统的状态空间，包括标称状态和误差状态。标称状态描述系统的主要状态，例如位姿、速度、加速度等，而误差状态则描述标称状态的误差。
系统动力学模型和观测模型建立：
建立系统的动力学模型和观测模型是关键。动力学模型描述状态变量随时间的变化规律，而观测模型描述传感器测量值与状态变量之间的关系。这些模型必须尽可能地准确，才能保证滤波器的性能。
李群和李代数表示：
选择合适的李群和李代数来描述系统的状态空间和误差状态空间。例如，位姿通常使用特殊欧几里得群SE(3)或特殊正交群SO(3)来表示，而其对应的李代数则用于表示角速度和线速度。
误差状态动力学模型和观测模型线性化：
将误差状态的动力学模型和观测模型在李代数空间中进行线性化，得到线性化的状态转移矩阵和观测矩阵。
InEKF迭代更新：
应用标准卡尔曼滤波框架进行状态估计，包括预测和更新两个步骤。在预测步骤中，利用状态转移矩阵预测状态变量的下一时刻值和协方差矩阵。在更新步骤中，利用观测矩阵和传感器测量值更新状态变量和协方差矩阵。
状态更新和误差重置：
在更新步骤之后，需要将误差状态更新到标称状态，并将误差状态重置为零。这是InEKF的关键步骤，能够保证误差状态始终围绕零点附近波动，从而提高滤波器的精度和鲁棒性。

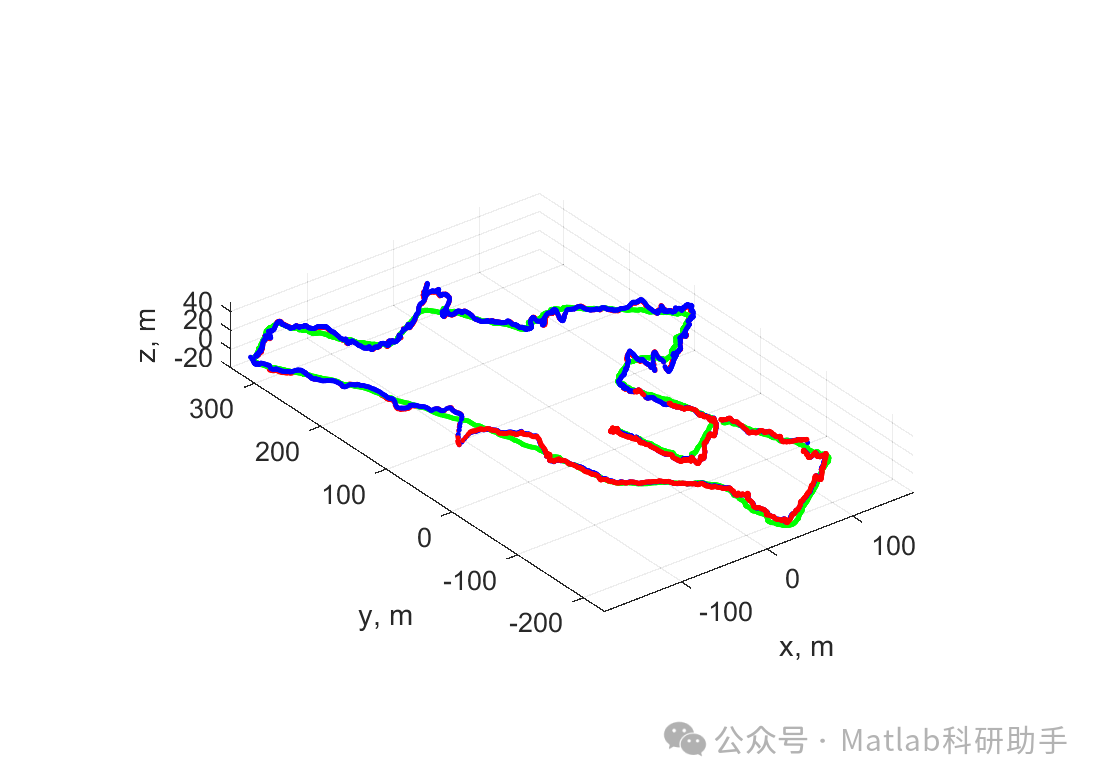

五、InEKF在视觉-惯性里程计（VIO）中的应用

视觉-惯性里程计（VIO）是一种利用相机和惯性测量单元（Inertial Measurement Unit, IMU）进行状态估计的技术。VIO在机器人导航、增强现实等领域具有广泛的应用前景。InEKF在VIO中可以有效地融合来自相机和IMU的信息，从而提高位姿估计的精度和鲁棒性。

在基于InEKF的VIO系统中，状态变量通常包括位姿（位置和姿态）、速度、加速度计偏置和陀螺仪偏置。IMU测量值（加速度和角速度）可以用于预测状态变量的下一时刻值，而相机测量值（例如图像特征点的位置）可以用于更新状态变量。通过融合来自相机和IMU的信息，InEKF能够克服单一传感器的局限性，例如相机的光照敏感性和IMU的漂移误差。

六、InEKF面临的挑战与未来发展方向

尽管InEKF在传感器融合领域展现出诸多优势，但也面临一些挑战：

模型精度要求高：
InEKF对系统动力学模型和观测模型的精度要求较高。如果模型不够准确，可能会导致滤波器性能下降甚至发散。
计算复杂度较高：
InEKF需要进行李群和李代数的运算，这在计算上相对复杂，尤其是在状态维度较高的情况下。
参数调整困难：
InEKF的参数调整相对困难，需要根据具体应用场景进行精细的调整，才能获得最佳性能。
实时性要求：
在实时应用中，InEKF需要满足实时性要求，因此需要进行算法优化和硬件加速。

未来的发展方向主要集中在以下几个方面：

自适应模型学习：
通过机器学习的方法，自动学习系统动力学模型和观测模型，从而提高滤波器的精度和鲁棒性。
计算加速：
通过算法优化、并行计算和硬件加速等方法，降低InEKF的计算复杂度，提高实时性。
鲁棒性增强：
通过引入鲁棒估计方法，例如M估计和RANSAC，来提高InEKF对异常值的鲁棒性。
与其他滤波算法融合：
将InEKF与其他滤波算法，例如粒子滤波器和信息滤波器，进行融合，从而获得更好的性能。
非高斯噪声处理：
研究适用于非高斯噪声的InEKF变体，例如基于最大相关熵的InEKF，从而提高滤波器在复杂环境下的性能。

七、结论

基于不变扩展卡尔曼滤波器（InEKF）的传感器融合状态估计方法是一种具有 promising 前景的技术。通过利用系统的不变性，InEKF能够有效地处理非线性系统，降低线性化误差的影响，并提高状态估计的精度和鲁棒性。虽然InEKF仍然面临一些挑战，但随着技术的不断发展，相信InEKF将在机器人导航、自动驾驶、增强现实等领域发挥越来越重要的作用。未来的研究方向将集中在模型精度提升、计算加速、鲁棒性增强以及与其他滤波算法融合等方面，以进一步拓展InEKF的应用范围和提升其性能。
