【有限体积】瞬态对流扩散偏微分方程求解器研究附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

对流扩散偏微分方程（Convection-Diffusion Partial Differential Equation, CDPDE）广泛应用于描述自然科学和工程技术中的各种输运现象，例如流体流动中的热量传递、污染物扩散、化学反应中的物质传递等。求解CDPDE能够帮助我们理解和预测这些现象的演变过程，从而为工程设计和优化提供重要的理论依据。然而，由于CDPDE包含对流项和扩散项，且通常伴随复杂的边界条件和非线性效应，因此解析解往往难以获得。数值方法成为求解CDPDE的重要手段。

在众多数值方法中，有限体积法（Finite Volume Method, FVM）以其守恒性、几何灵活性以及易于处理复杂边界条件的优点，在CDPDE求解领域得到了广泛应用。特别是对于复杂几何形状的区域和非结构化网格，FVM表现出独特的优势。本文将深入探讨基于有限体积法的瞬态CDPDE求解器，着重研究其数值离散格式、时间推进方案、稳定性和精度分析，并对求解器的性能进行评估。

一、有限体积法离散对流扩散偏微分方程

有限体积法的核心思想是将求解区域划分为若干个互不重叠的控制体积，并在每个控制体积上对CDPDE进行积分，得到离散方程。考虑如下一般形式的瞬态CDPDE：

∂(ρφ)/∂t + ∇⋅(ρuφ) = ∇⋅(Γ∇φ) + S

其中，ρ为密度，φ为待求解变量，u为速度矢量，Γ为扩散系数，S为源项。

对上述方程在控制体积Ωi上进行积分，并应用高斯散度定理，可得：

∫Ωi ∂(ρφ)/∂t dΩ + ∫∂Ωi (ρuφ)⋅n dS = ∫∂Ωi (Γ∇φ)⋅n dS + ∫Ωi S dΩ

其中，∂Ωi为控制体积Ωi的边界，n为边界∂Ωi的外法线方向。

为了将上述积分方程转化为代数方程组，需要对各项进行离散。以下分别讨论各项的离散方法：

• 瞬态项离散：

   瞬态项通常采用一阶或二阶向后差分格式进行离散。一阶向后差分格式简单易行，但精度较低；二阶向后差分格式精度较高，但需要存储前两个时间步的解。常用的离散形式为：

∫Ωi ∂(ρφ)/∂t dΩ ≈ ρiVi (φni+1 - φni) / Δt

其中，φni+1和φni分别表示在第i个控制体积中，第n+1和第n个时间步的变量值，Vi为控制体积Ωi的体积，Δt为时间步长。

• 对流项离散： 对流项的离散直接影响着数值解的稳定性和精度。常见的对流项离散格式包括：

  选择合适的对流项离散格式需要权衡精度、稳定性和计算量等因素。

  • 中心差分格式 (Central Differencing Scheme, CDS):

     CDS具有二阶精度，但容易出现数值振荡，尤其是在高Peclet数情况下。

  • 迎风格式 (Upwind Differencing Scheme, UDS):

     UDS基于流动方向选取插值点，能够保证数值解的稳定性，但精度较低，只有一阶精度。

  • 幂律格式 (Power-Law Scheme):

     幂律格式结合了CDS和UDS的优点，能够在一定程度上提高数值解的精度，同时保持稳定性。

  • QUICK格式 (Quadratic Upstream Interpolation for Convective Kinematics):

     QUICK格式采用二阶迎风插值，具有更高的精度，但计算量较大。

  • TVD格式 (Total Variation Diminishing Scheme):

     TVD格式是一种能够保证数值解单调性的高精度格式，可以有效地抑制数值振荡。

• 扩散项离散： 扩散项通常采用中心差分格式进行离散。梯度∇φ的计算需要根据网格类型进行处理。对于正交网格，可以直接使用中心差分计算梯度；对于非正交网格，需要进行梯度校正，以保证精度。

• 源项离散： 源项的离散取决于其具体形式。对于常数源项，可以直接在控制体积上进行积分；对于与待求解变量相关的源项，需要进行线性化处理，以保证代数方程组的线性性。

二、时间推进方案

时间推进方案用于在时间维度上对离散方程进行求解，从而得到瞬态解。常见的时间推进方案包括：

• 显式格式 (Explicit Scheme):

   显式格式使用当前时间步的变量值计算下一个时间步的变量值。显式格式计算量小，但稳定性和精度较低，需要满足CFL (Courant–Friedrichs–Lewy) 条件的限制。

• 隐式格式 (Implicit Scheme):

   隐式格式使用下一个时间步的变量值计算下一个时间步的变量值。隐式格式稳定性好，可以采用较大的时间步长，但计算量较大，需要求解代数方程组。

• Crank-Nicolson格式 (Crank-Nicolson Scheme):

   Crank-Nicolson格式是一种二阶精度的时间推进方案，它将显式格式和隐式格式结合起来，具有较高的精度和较好的稳定性。

选择合适的时间推进方案需要权衡精度、稳定性和计算量等因素。对于需要高精度的瞬态模拟，建议采用Crank-Nicolson格式或其他高精度时间推进方案。

三、稳定性和精度分析

对CDPDE求解器的稳定性和精度分析是至关重要的。稳定性分析用于确定数值解是否会随着时间的推移而增长，而精度分析用于确定数值解与真实解之间的误差大小。

• 稳定性分析：

   常用的稳定性分析方法包括冯诺依曼稳定性分析 (Von Neumann Stability Analysis) 和矩阵稳定性分析。冯诺依曼稳定性分析基于傅里叶分析，适用于线性常系数CDPDE；矩阵稳定性分析适用于更一般的CDPDE，但计算量较大。

• 精度分析：

   精度分析可以通过比较数值解与已知解析解或高精度数值解来进行。常用的精度指标包括均方根误差 (Root Mean Square Error, RMSE) 和最大绝对误差 (Maximum Absolute Error, MAE)。

四、求解器性能评估

为了评估CDPDE求解器的性能，需要对其进行一系列的测试，包括：

• 基准测试：

   基准测试使用已知的解析解或高精度数值解对求解器进行验证，以评估其精度和稳定性。

• 计算效率测试：

   计算效率测试评估求解器的计算时间和内存占用情况，以确定其计算性能。

• 可扩展性测试：

   可扩展性测试评估求解器在不同规模的计算资源上的性能表现，以确定其并行计算能力。

五、求解器设计与实现

一个完整的基于有限体积法的瞬态CDPDE求解器通常包含以下几个主要模块：

1. 网格生成模块：

    用于生成计算区域的网格，包括结构化网格和非结构化网格。

2. 边界条件处理模块：

    用于处理各种边界条件，例如Dirichlet边界条件、Neumann边界条件和Robin边界条件。

3. 离散格式选择模块：

    用于选择合适的对流项和扩散项离散格式。

4. 时间推进方案选择模块：

    用于选择合适的时间推进方案。

5. 线性方程组求解模块：

    用于求解离散后的代数方程组，常用的求解器包括直接法 (例如高斯消元法) 和迭代法 (例如GMRES)。

6. 后处理模块：

    用于对求解结果进行可视化和分析。

在实际应用中，可以利用现有的有限体积法软件库 (例如OpenFOAM, SU2) 来开发CDPDE求解器。这些软件库提供了丰富的网格处理、离散格式和线性方程组求解器，可以大大简化求解器的开发过程。

六、结论与展望

本文对基于有限体积法的瞬态CDPDE求解器进行了深入研究，详细讨论了其数值离散格式、时间推进方案、稳定性和精度分析，并提出了求解器的设计与实现方法。有限体积法在CDPDE求解领域具有重要的应用价值，尤其是在处理复杂几何形状和非结构化网格方面。

未来的研究方向包括：

• 开发更高精度和更高效率的数值格式：

   例如，研究基于重构方法的有限体积法，以及自适应网格技术。

• 研究更高效的线性方程组求解器：

   例如，研究多重网格法和代数多重网格法。

• 开发更具鲁棒性的求解器：

   例如，研究适用于高Peclet数和强源项的求解器。

• 将深度学习技术应用于CDPDE求解：

   例如，利用神经网络学习CDPDE的解，或者利用神经网络加速迭代求解过程。

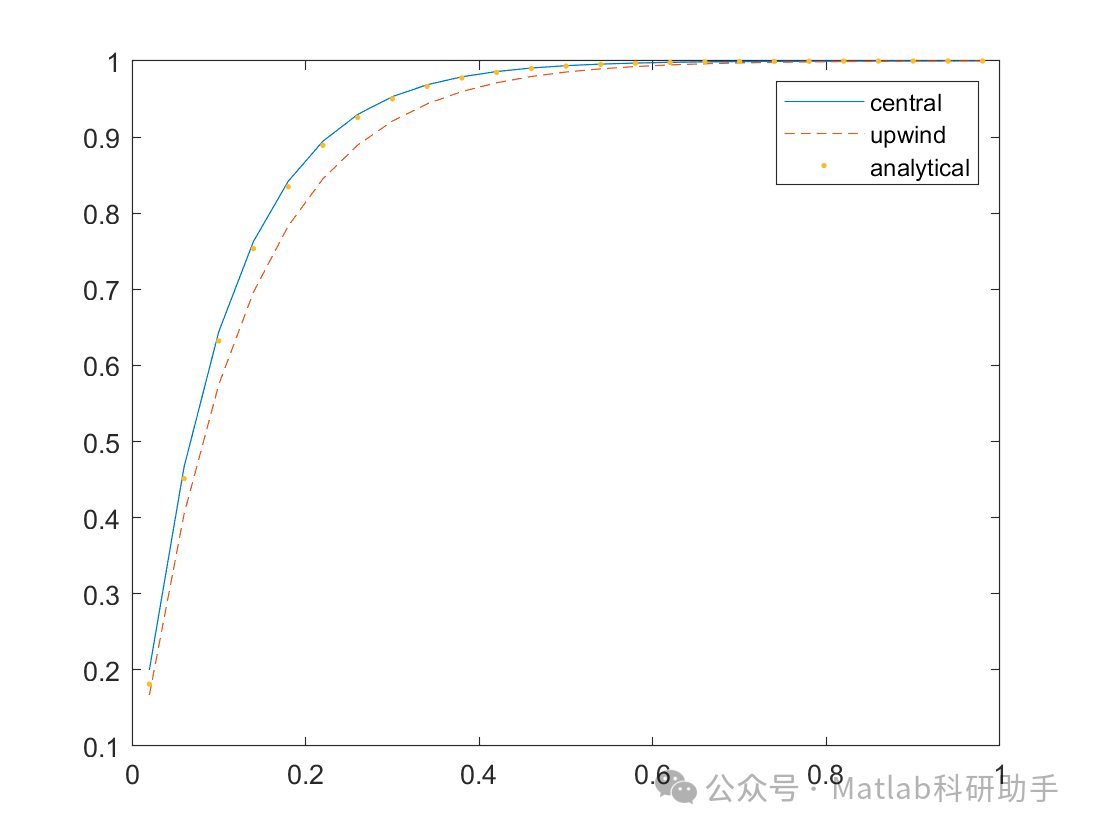

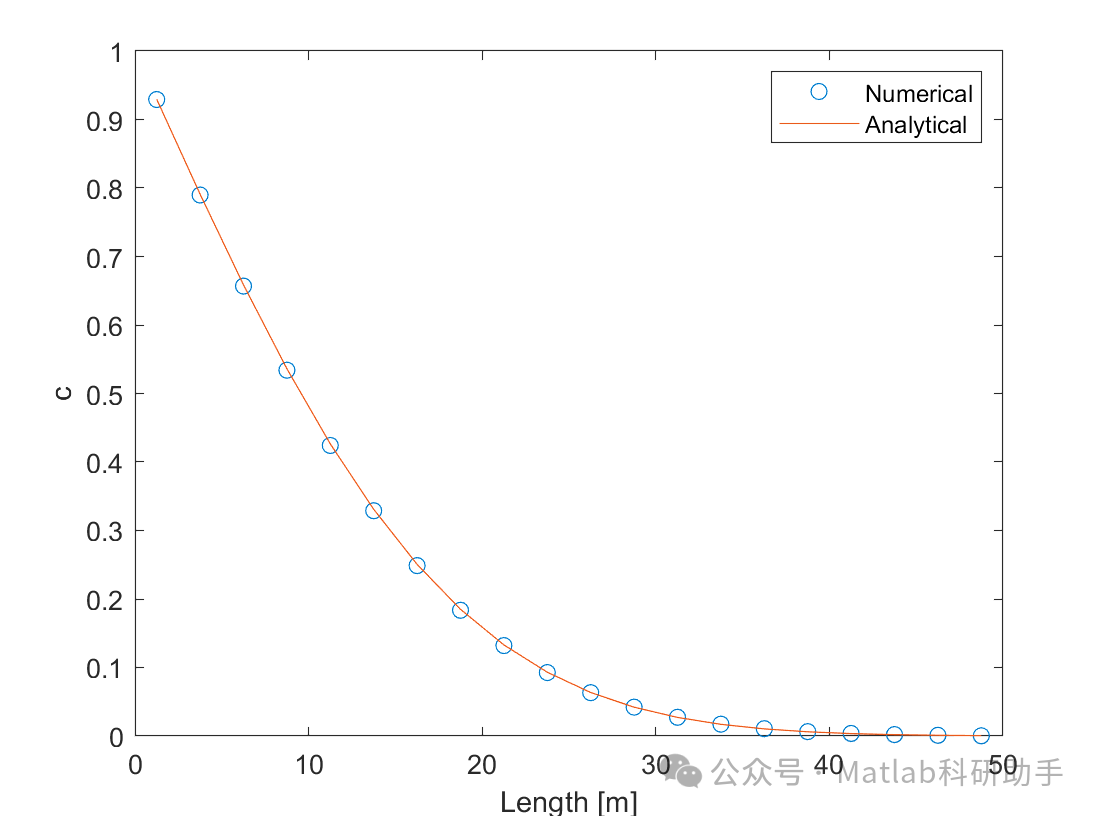

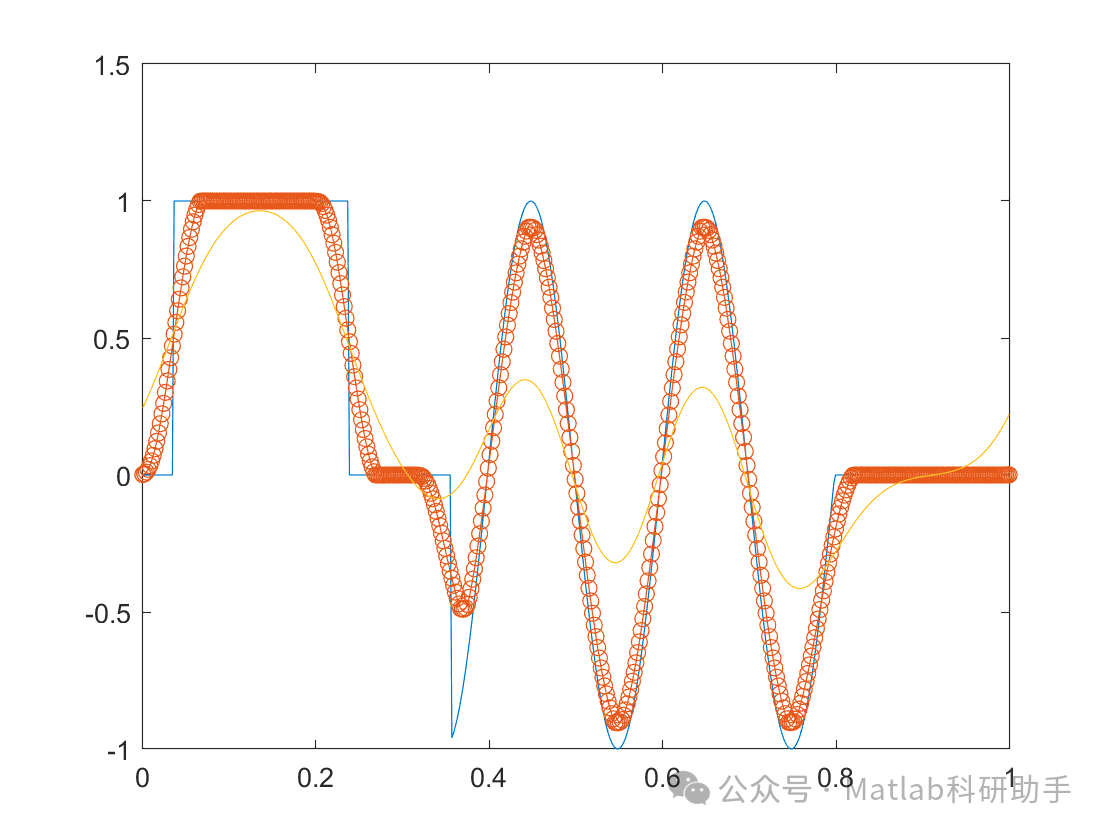

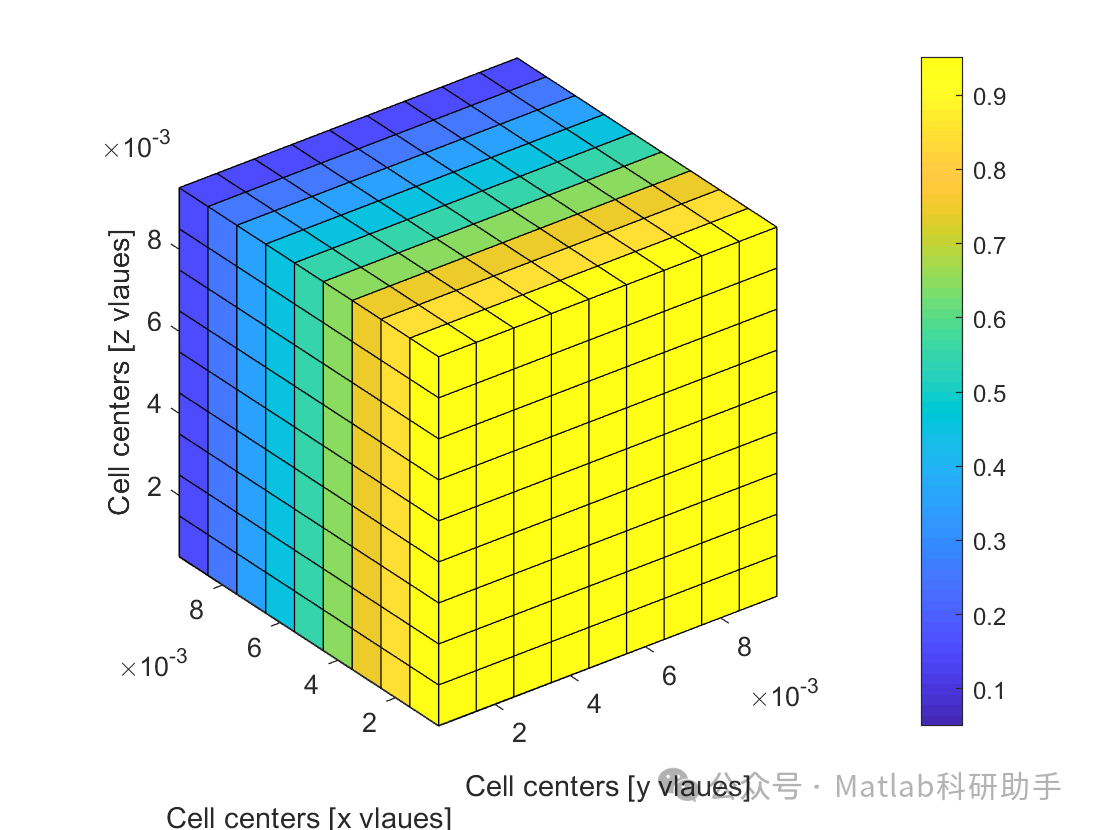

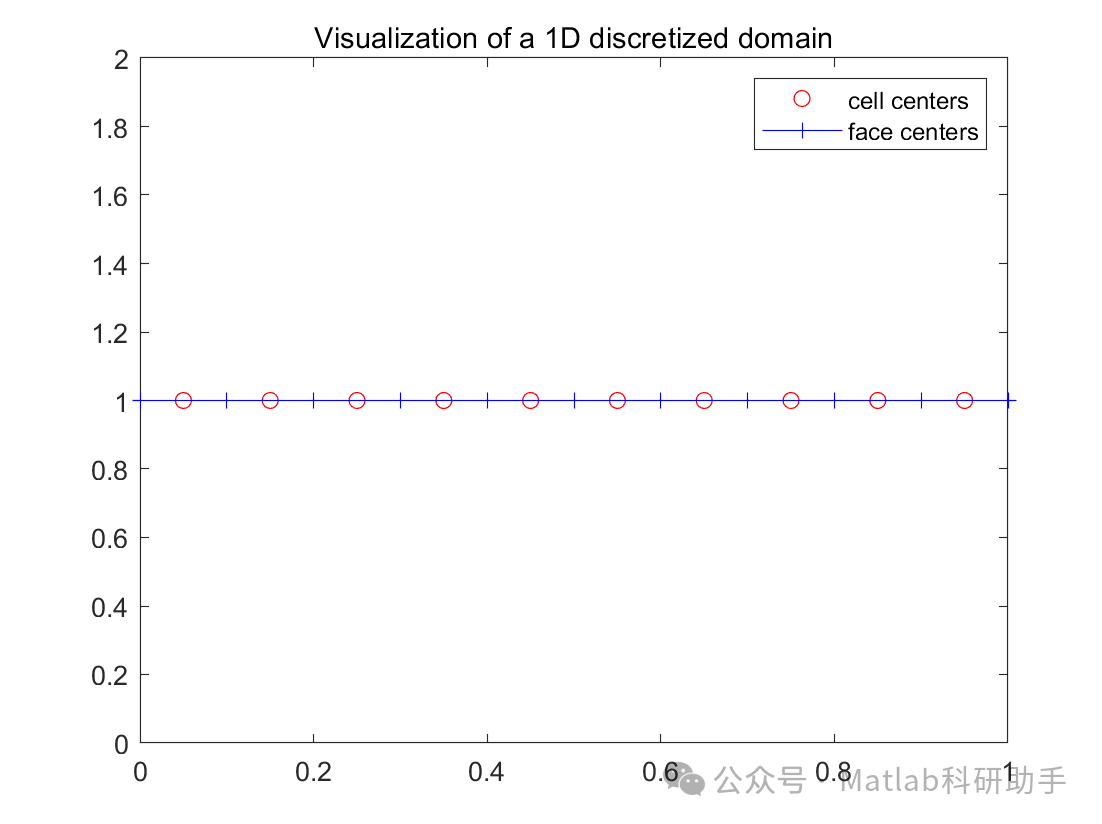

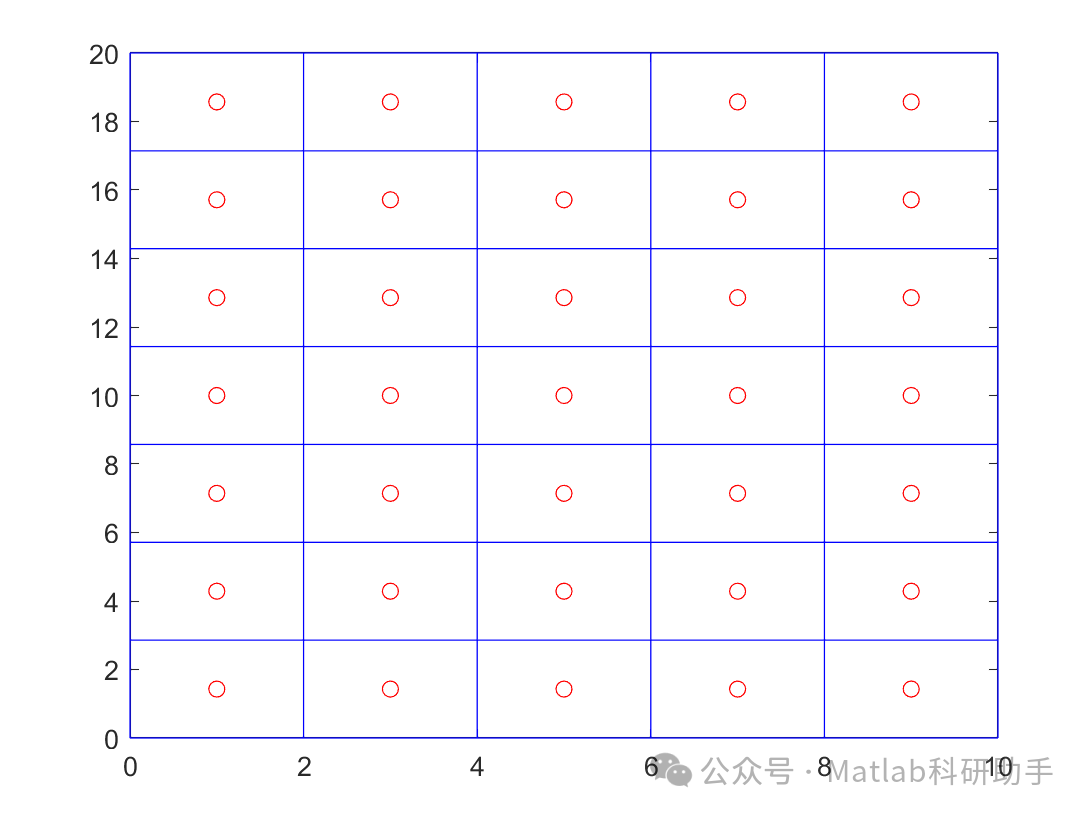

⛳️ 运行结果

🔗 参考文献

[1] 赵棣华,戚晨,庾维德,等.平面二维水流-水质有限体积法及黎曼近似解模型[J].水科学进展, 2000, 11(4):368-374.DOI:10.3321/j.issn:1001-6791.2000.04.004.

[2] 汪继文,窦红.求解对流扩散方程的一种高效的有限体积法[J].应用力学学报, 2008, 25(3):4.DOI:CNKI:SUN:YYLX.0.2008-03-027.

[3] 甘艳,阮江军,张宇.应用混合有限元法有限体积法处理运动电磁问题[J].电工技术学报, 2006, 21(11):6.DOI:10.3321/j.issn:1000-6753.2006.11.001.

📣 部分代码
