🔥 内容介绍

机载雷达在复杂的电磁环境下工作，其性能受到地杂波、海杂波、强干扰以及内部噪声等多方面因素的影响。如何有效抑制这些杂波和干扰，从而提升目标检测能力，一直是机载雷达技术发展中的重要课题。空时自适应处理（Space-Time Adaptive Processing, STAP）作为一种先进的信号处理技术，能够同时利用目标信号在空间和时间维度上的差异性，对杂波和干扰进行有效抑制，从而显著提升机载雷达的检测性能。本文旨在深入探讨空时自适应处理用于机载雷达的基础知识，包括其基本原理、关键概念、常见算法及其应用前景。

引言

随着现代战争的不断演进，对空中目标的探测和识别能力提出了更高的要求。机载雷达凭借其广阔的探测范围和快速的部署能力，成为航空作战体系中的核心传感器。然而，与地面或舰载雷达不同，机载雷达在高速运动平台上的工作特性，使其面临独特的挑战。平台运动带来的多普勒频移使得地杂波在距离-多普勒域呈现出斜线状分布，即所谓的“杂波脊”（Clutter Ridge）。这种杂波脊能量强大，且与可能存在的低速或中速空中目标的信号在多普勒频率上存在重叠，传统的仅基于空间或时间维度的处理技术难以有效区分和抑制。此外，复杂电磁环境下的各类干扰，如箔条、欺骗干扰、窄带和宽带干扰等，进一步恶化了机载雷达的工作环境。

空时自适应处理技术的提出，为解决上述难题提供了有效的途径。STAP的核心思想是构建一个在空间和时间（多普勒）维度上联合优化的滤波器，通过对接收到的雷达回波信号进行自适应加权，形成一个在目标方向和目标多普勒频率处增益最大，而在杂波和干扰方向及多普勒频率处形成零陷的波束，从而实现对杂波和干扰的有效抑制。与传统的固定波束形成和脉冲多普勒处理相比，STAP的自适应性使其能够根据实时的杂波和干扰特性进行调整，具有更强的环境适应性。

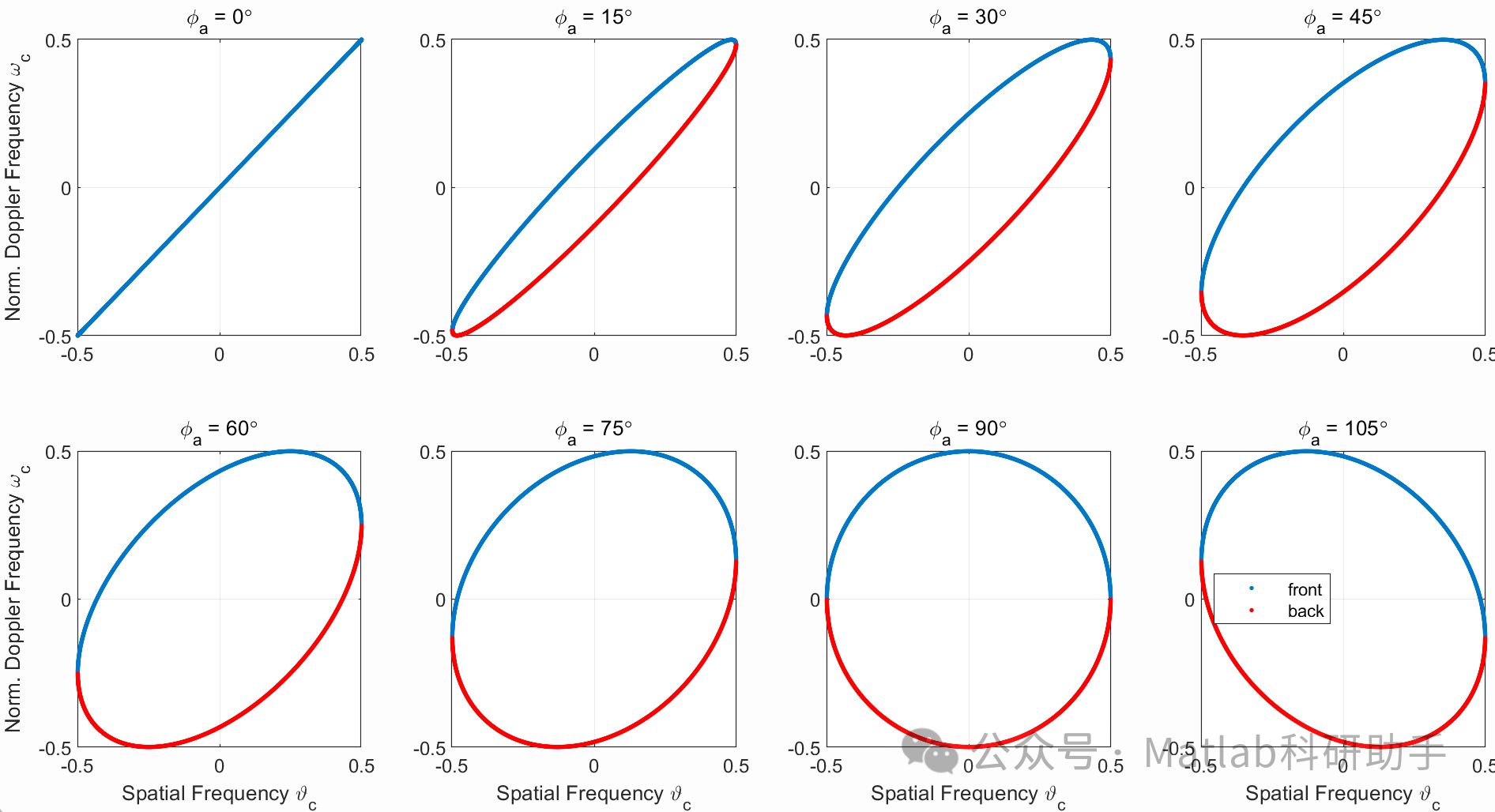

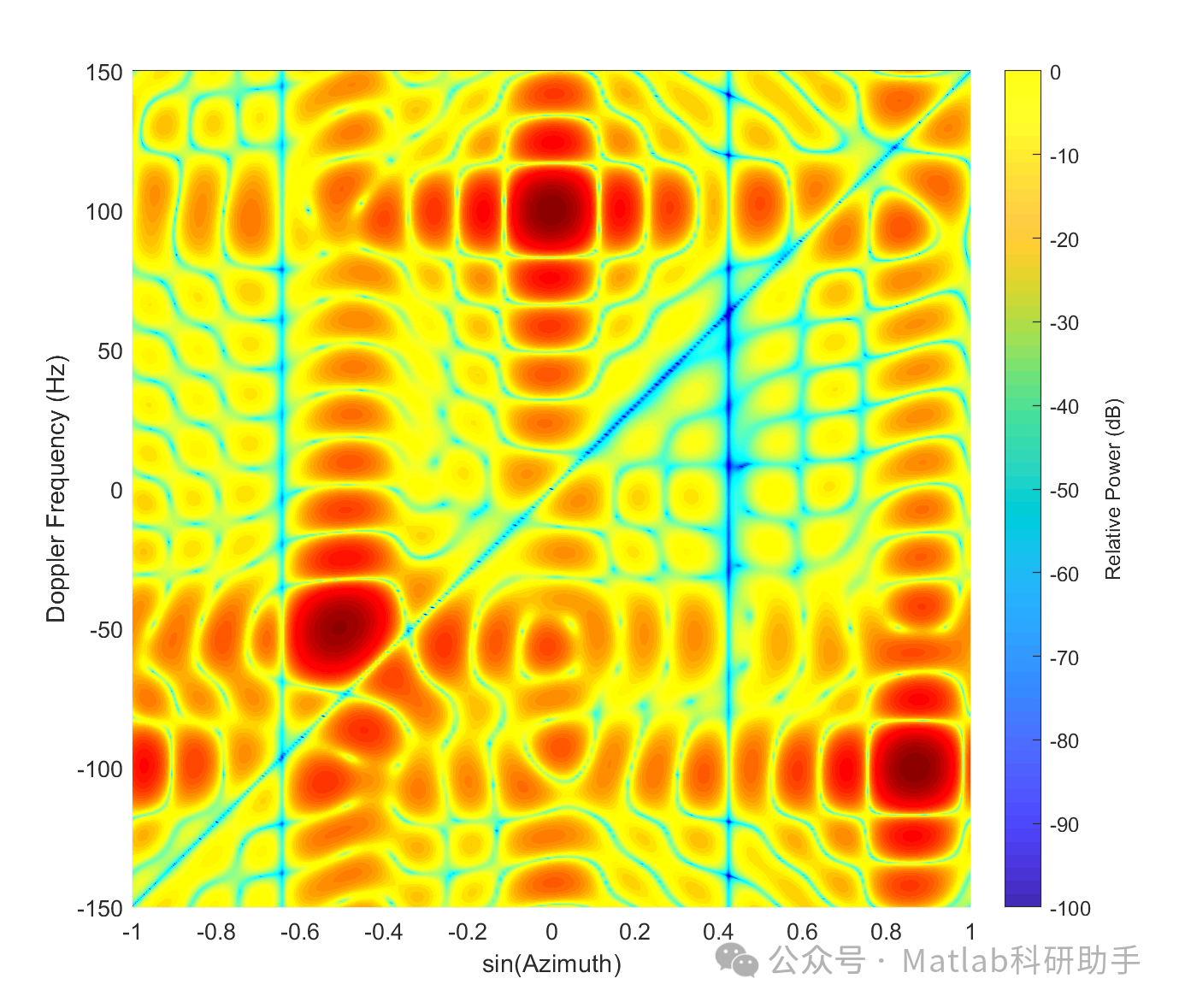

杂波向量 cc: 杂波由地面、海面或天气等散射体产生。对于机载雷达，平台运动导致杂波在多普勒域具有展宽。对于每一个距离环，杂波可以被看作是无数个位于不同角度和多普勒频率的散射体的叠加。由于平台运动，位于同一距离环的不同散射体，即使在同一角度，也会因为相对速度的不同而具有不同的多普勒频移。这导致了杂波在距离-多普勒域呈现出斜线状的“杂波脊”。杂波向量可以建模为多个散射点杂波向量的叠加。
干扰向量 jj: 干扰可以来自有意或无意的电磁辐射源。干扰信号在空时域也具有特定的特性，但通常与目标信号和杂波不同。
噪声向量 nn: 噪声通常被建模为均值为零、功率谱密度均匀的白高斯随机过程。

空时协方差矩阵 (STCM): 空时协方差矩阵是对接收到的空时数据向量进行统计建模的核心。它包含了杂波、干扰和噪声在空时域的统计特性。
维纳滤波器理论: STAP的基本思想来源于维纳滤波器理论。最优的空时滤波器 ww 旨在最大化输出信杂噪比 (Signal-to-Clutter-plus-Noise Ratio, SCNR)。

空时处理的实现

基于维纳滤波器理论，STAP的实现流程通常包括以下步骤：

数据采集:
雷达接收机采集多个阵元和多个脉冲的回波信号，形成空时数据向量。
协方差矩阵估计:
利用待检测距离单元附近的一组与待检测单元相似（例如具有相似的距离环）的距离单元数据来估计协方差矩阵。这些用于估计的距离单元通常被称为训练单元。
最优滤波器计算:
基于估计的协方差矩阵和目标信号的空时导向向量（根据假设的目标角度和多普勒频率计算），计算最优空时滤波器权重向量。
滤波处理:
将待检测距离单元的空时数据向量与计算出的滤波器权重向量进行内积运算，得到滤波后的输出。
目标检测:
对滤波器的输出进行恒虚警率 (Constant False Alarm Rate, CFAR) 检测，判断是否存在目标。

关键挑战与常见算法

虽然STAP理论上能够有效抑制杂波和干扰，但在实际应用中面临诸多挑战。

为了解决这些问题，研究人员提出了多种STAP算法，这些算法通常利用杂波在空时域的特定结构特性来降低协方差矩阵的估计维度或计算复杂度。常见的STAP算法包括：

全维空时自适应处理 (Full-Dimension STAP, FD-STAP):
这是最基本的STAP形式，直接按照维纳滤波器原理计算维度为 NM×NMNM×NM 的最优滤波器。计算复杂度高，对训练数据量要求高。
降维空时自适应处理 (Reduced-Dimension STAP, RD-STAP):
RD-STAP通过将高维的空时数据投影到低维的子空间中进行处理，从而降低协方差矩阵的维度和计算复杂度。常见的降维方法包括：
- 主成分分析 (Principal Component Analysis, PCA):
  利用协方差矩阵的特征向量来选择包含杂波主要能量的子空间。
- 空间子空间法 (Spatial Subspace Method):
  利用空间导向向量来构建空间子空间。
- 多普勒子空间法 (Doppler Subspace Method):
  利用多普勒导向向量来构建多普勒子空间。
- 联合域本地化 (Joint Domain Localized, JDL) STAP:
  将空时数据按照一定的空域和时域单元组合成块，在每个块内进行降维处理。JDL-STAP是目前应用最广泛的RD-STAP算法之一，它利用了杂波在距离-多普勒域的局部特性，在计算复杂度和性能之间取得了较好的平衡。
参数化STAP (Parametric STAP):
参数化STAP算法通过对杂波模型进行参数化估计来计算滤波器权重。例如，可以估计杂波散射体的角度和多普勒频率分布，然后根据模型计算协方差矩阵。这种方法在训练数据不足或环境非均匀时可能表现更好，但其性能依赖于杂波模型的准确性。
非参数化STAP (Non-Parametric STAP):
大多数基于样本协方差矩阵估计的STAP算法都属于非参数化STAP。它们不依赖于具体的杂波模型，而是直接从数据中学习杂波的统计特性。

除了降低维度，提高协方差矩阵估计的鲁棒性也是STAP研究的重要方向。例如，利用对角加载技术增加协方差矩阵的对角元素，可以提高逆矩阵计算的稳定性，并在一定程度上降低对训练数据量的要求。此外，研究人员也在探索基于稀疏表示、压缩感知等技术的STAP算法，以期在更少的数据下获得更好的性能。

STAP在机载雷达中的应用前景

空时自适应处理技术在机载雷达领域具有广阔的应用前景，其主要应用包括：

目标检测性能提升:
STAP能够有效抑制地杂波、海杂波以及各类干扰，显著降低虚警率，提高对低速、中速甚至高速弱目标的检测能力。
动目标显示 (Moving Target Indication, MTI) 和动目标检测 (Moving Target Detection, MTD) 性能改进:
STAP是实现高性能机载MTI和MTD的关键技术，能够区分运动目标和固定或缓慢运动的杂波。
抗干扰能力增强:
STAP可以形成对干扰源方向和多普勒频率的零陷，提高雷达在强干扰环境下的作战能力。
多功能雷达实现:
STAP的空时联合处理能力为实现机载多功能雷达，如同时进行搜索、跟踪和目标识别等任务提供了技术基础。
合成孔径雷达 (Synthetic Aperture Radar, SAR) 成像:
在某些模式下，SAR成像也会受到运动平台和杂波的影响，STAP思想也可以被应用于提升SAR图像质量。

随着雷达技术的不断发展，对STAP技术也提出了新的要求。例如，如何在非均匀杂波环境下有效地估计协方差矩阵，如何应对欠采样或稀疏阵列下的STAP问题，以及如何将深度学习等人工智能技术与STAP相结合等，都是当前STAP领域的研究热点。

结论

空时自适应处理是机载雷达对抗杂波和干扰的关键技术。本文对空时处理的基础知识进行了探讨，包括其基本原理、关键概念以及常见算法。STAP通过在空时域联合优化滤波器，能够有效抑制杂波和干扰，显著提升机载雷达的目标检测性能。虽然STAP技术面临着协方差矩阵估计和计算复杂度等挑战，但随着降维算法、鲁棒性估计方法以及新兴技术的发展，STAP在机载雷达领域的应用前景将越来越广阔。对STAP基础知识的深入理解是进一步研究和应用这一先进雷达信号处理技术的重要前提。未来，STAP技术将继续在机载雷达的性能提升和功能扩展中发挥核心作用。
