🔥 内容介绍

本文深入探讨了通过在信号的离散傅里叶变换（DFT）中进行零填充（Zero-padding）来实现信号在时域中的插值这一技术。首先，文章回顾了数字信号处理的基本概念，特别是时域采样与频域表示之间的关系，以及离散傅里叶变换作为桥梁的作用。随后，详细阐述了零填充在频域中的操作及其对逆离散傅里叶变换（IDFT）结果的影响。通过理论推导和实例分析，揭示了频域零填充如何有效地在时域中增加信号的采样点，从而实现信号的平滑插值。最后，文章探讨了该技术的实际应用场景及其优缺点，并对未来研究方向进行了展望。

关键词： 信号插值；零填充；离散傅里叶变换；频域；时域

引言

在数字信号处理领域，信号插值是一个至关重要的技术，其核心目标是在现有离散采样点之间生成新的采样点，从而提高信号的采样率或重建更平滑的信号波形。信号插值在许多应用中都扮演着关键角色，例如数字音频处理中的采样率转换、图像处理中的放大、通信系统中的信号重构以及频谱分析中的分辨率提高等。

传统的时域插值方法通常涉及在原始采样点之间应用各种插值函数，如线性插值、多项式插值、样条插值等。这些方法直观易懂，但在处理复杂信号或需要高精度插值时可能存在局限性，例如插值误差、引入额外的振铃效应或无法完全保留信号的频率特性。

近年来，基于频域的信号处理方法在信号插值中展现出独特的优势。利用信号在频域中的表示进行操作，可以更有效地控制信号的特性，并实现高质量的插值。其中，通过在信号的离散傅里叶变换中进行零填充是一种广泛应用的频域插值技术。本文旨在深入研究这种基于频域零填充的时域插值方法，揭示其背后的理论基础，并探讨其实际应用价值。

1. 数字信号处理基础回顾

理解频域零填充插值技术，需要首先回顾数字信号处理的一些基本概念。

1.1 时域采样与离散信号

现实世界的信号通常是连续的模拟信号。为了在数字系统中进行处理，需要对模拟信号进行采样，即在离散的时间点上测量信号的瞬时值。根据奈奎斯特-香农采样定理，如果采样率大于信号最高频率的两倍，那么原始模拟信号就可以从采样序列中完美重建。采样过程将连续信号转换为离散时间信号，表示为一系列按时间顺序排列的采样值 x[n]x[n]，其中 nn 为离散时间索引。

1.2 频域表示与傅里叶变换

信号的频域表示揭示了信号中包含的各种频率成分及其对应的幅度信息。连续时间信号的频域表示通过傅里叶变换获得，离散时间信号的频域表示则通过离散时间傅里叶变换（DTFT）获得。DTFT 将无限长的离散时间序列映射到连续的频率域。在实际应用中，我们通常处理的是有限长的离散时间序列，此时采用离散傅里叶变换（DFT）来进行频域分析。

DFT 和 IDFT 的过程可以看作是对周期信号进行的傅里叶级数展开和合成。对有限长序列进行 DFT，并对其进行零填充后进行 IDFT，实际上是对原始信号的周期延拓进行带宽限制，然后通过增加采样点来对这个带限周期信号进行更精细的采样。

具体来说，在频域中添加零，相当于在原始信号的频域表示中，将高于某个频率的成分设置为零。这等效于对原始信号进行了一个理想的低通滤波。然后，对这个滤波后的信号进行 IDFT，并在新的时间点上进行采样。理想低通滤波器的时域冲激响应是辛克函数。因此，通过频域零填充，我们实际上是用辛克函数作为插值核，对原始采样点进行加权求和，从而在时域中生成新的采样点。这种插值方式保留了原始信号的低频成分，并消除了高频混叠成分，是一种理论上最优的线性插值方法，能够最大限度地保留原始信号的波形。

2. 实际应用与优缺点

2.1 实际应用

频域零填充插值技术在许多实际应用中被广泛采用：

• 采样率转换 (Sample Rate Conversion):

   在数字音频处理中，经常需要将音频信号从一个采样率转换为另一个采样率。通过频域零填充可以方便地实现采样率的整数倍提高。

• 频谱分析与分辨率提高:

   对信号进行零填充可以增加其 DFT 的点数，从而提高频谱的频率分辨率，使得我们能够更精细地观察信号的频率成分。

• 图像放大:

   在图像处理中，对图像的二维 DFT 进行零填充，然后进行二维 IDFT，可以实现图像的平滑放大。

• 通信系统:

   在一些通信应用中，需要对信号进行插值以满足特定的处理需求。

• 滤波器设计:

   在频域进行滤波器设计时，零填充可以帮助我们更好地理解和实现滤波器的频域特性。

2.2 优点

• 理论上的最优线性插值:

   基于辛克函数的插值核，可以最大程度地保留原始信号的波形特性，避免引入额外的失真。

• 效率高:

   利用快速傅里叶变换 (FFT) 算法，可以高效地计算 DFT 和 IDFT，从而实现快速的插值。

• 易于理解和实现:

   其原理直观，实现相对简单，只需进行 DFT、零填充和 IDFT 操作。

• 能够提高频谱分辨率:

   在进行频谱分析时，零填充是一个有效的提高分辨率的方法。

2.3 缺点

• 仅适用于整数倍插值:

   零填充直接在频域增加采样点数，导致时域长度为原始长度的整数倍。因此，该方法主要适用于整数倍的采样率提高。对于非整数倍的采样率转换，需要结合其他技术。

• 可能会引入“边缘效应”:

   由于 DFT 将有限长序列视为周期信号，在序列的开始和结束处可能会出现不连续性，导致零填充后的 IDFT 结果在这些位置出现一些不理想的振荡。

• 计算量：

   虽然 FFT 效率高，但对于非常长的信号或需要进行大规模插值，计算量仍然是需要考虑的因素。

• 对非带限信号不理想:

   频域零填充本质上是一个理想的低通滤波过程。对于包含高频混叠成分的非带限信号，这种插值方式可能会将这些混叠成分处理掉，导致插值结果不完全准确。

3. 总结与展望

本文深入研究了通过频域中的零填充在时域中插值信号的技术。通过回顾数字信号处理基础，阐述频域零填充的原理，并通过实例进行说明，我们清晰地认识到这种技术如何利用 DFT 和 IDFT 的性质，在时域中生成新的采样点，实现信号的平滑插值。这种基于频域的插值方法具有理论上的最优性，并且在许多实际应用中得到了广泛的应用。

然而，频域零填充插值也存在一些局限性，例如仅适用于整数倍插值、可能引入边缘效应以及对非带限信号的处理限制。未来的研究方向可以包括：

• 非整数倍插值技术的结合研究:

   将频域零填充与其他时域或频域技术结合，实现任意倍数的采样率转换。

• 改进零填充策略:

   研究更优化的零填充位置和方式，以减少边缘效应。

• 结合其他信号处理技术:

   将频域零填充与自适应滤波、小波变换等其他信号处理技术结合，提高插值效果，尤其是在处理非平稳或噪声信号时。

• 硬件实现优化:

   研究如何更高效地在硬件平台上实现基于频域零填充的插值算法，以满足实时处理的需求。

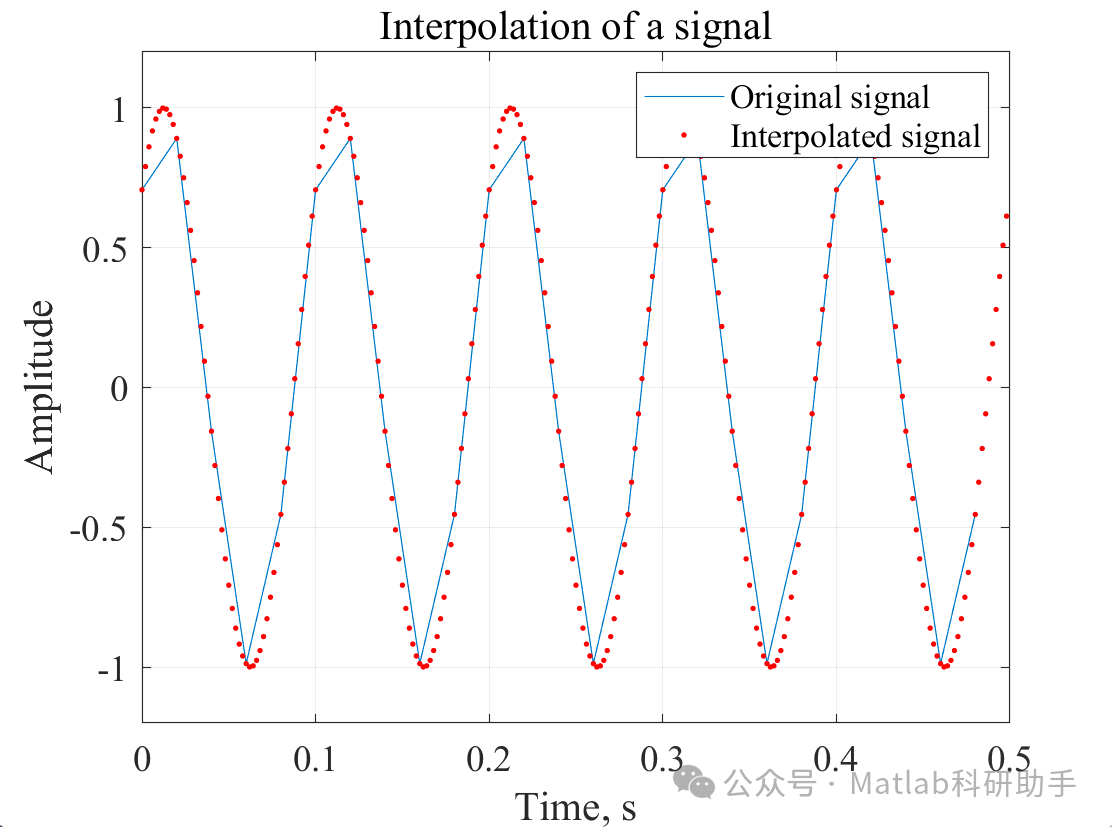

⛳️ 运行结果

🔗 参考文献

[1] 杜世民,杨润萍.Matlab在"信号与系统"教学中的应用研究[J].电气电子教学学报, 2009, 31(6):3.DOI:CNKI:SUN:DQDZ.0.2009-06-035.

[2] 庄自强.基于MATLAB的GPS信号的仿真研究[D].山东理工大学,2010.DOI:10.7666/d.D318937.

[3] 胡涛.信号与系统中MATLAB的应用方法研究[C]//教育部中南地区高等学校电子电气基础课教学研究会第二十届学术年会.0[2025-04-23].
