💥1 概述

当今集成电路技术得到了高速的发展，对数字信号处理的技术也不断更新，针对数字调制解调技术，国内外研究学者已经进行了长期的研究并取得了一系列成果，成功研制了多种调制解调芯片。Zheng Z [48] 等人将 MATLAB 和 Quartus II 软件结合，研究了 FSK 信号的设计与仿真，分别对其波形和抗干扰能力进行了研究分析，仿真设计完成了对数字 FSK 信号的调制和解调。殷志勇 [49] 提出一种基于 64QAM 解调系统的 FPGA 平台，对 64QAM 解调系统中的载波同步、定时同步技术作了研究，并结合FPGA 解决了同相正交和定时同步环的技术问题，实现了解调该信号的算法。陈明亮[50]通过所接收的部分信号，设计了一种算法软件平台，实现了对 MPSK 和 16QAM 信号的调制解调方式，利用载波同步、下变频等方法完成了信号的同步输出。戴亮[51]设计了数字信号 ASK、FSK、PSK、QPSK 的调制、解调模块，对它们进行了 RTL 行为级建模，并仿真实现了所涉及的相关功能。胡婉如[52]等人通过 FPGA 设计调制平台，实现了对 16APSK 和 QPSK 信号的调制方式，所设计的平台能实现所设计功能需求。

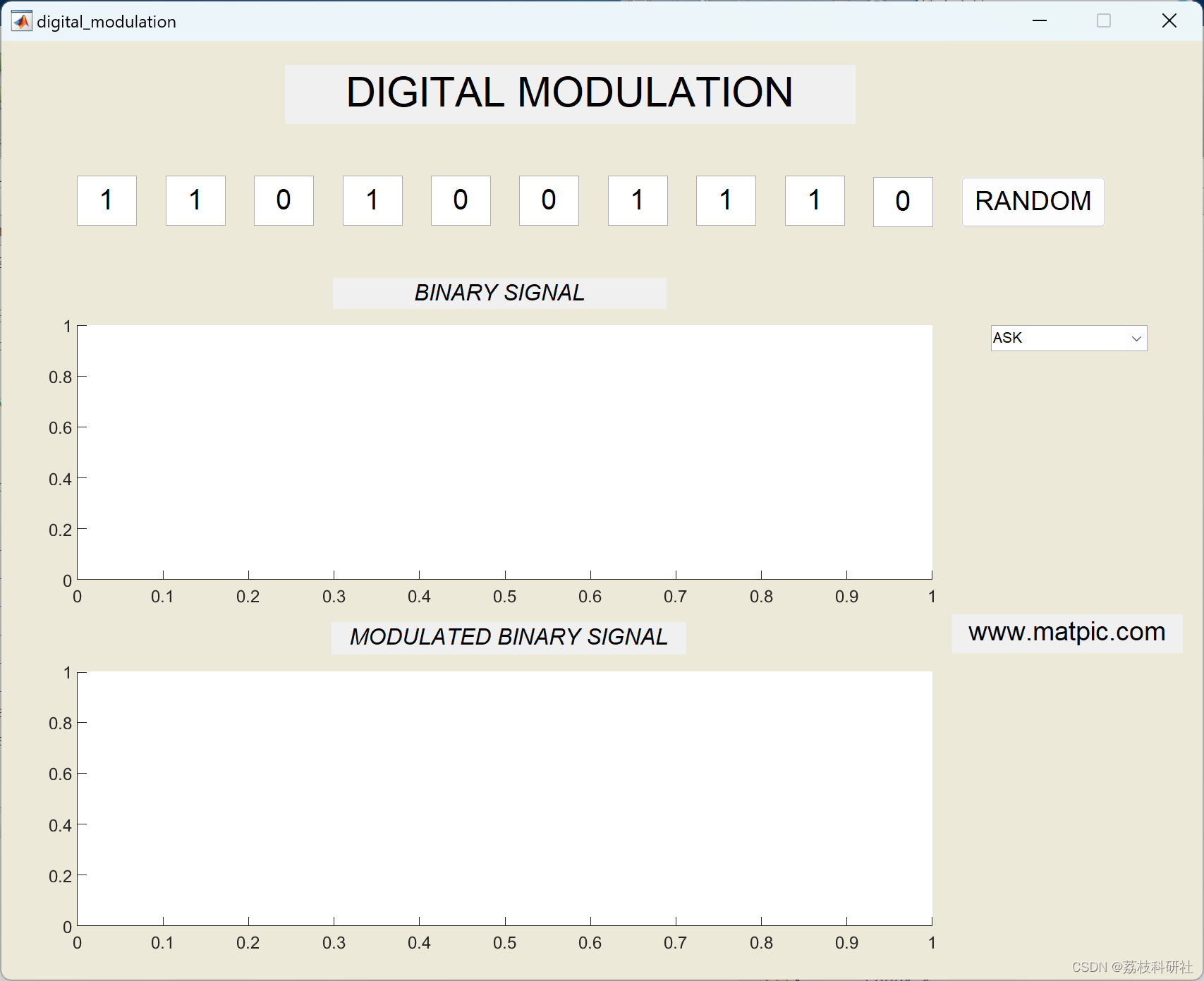

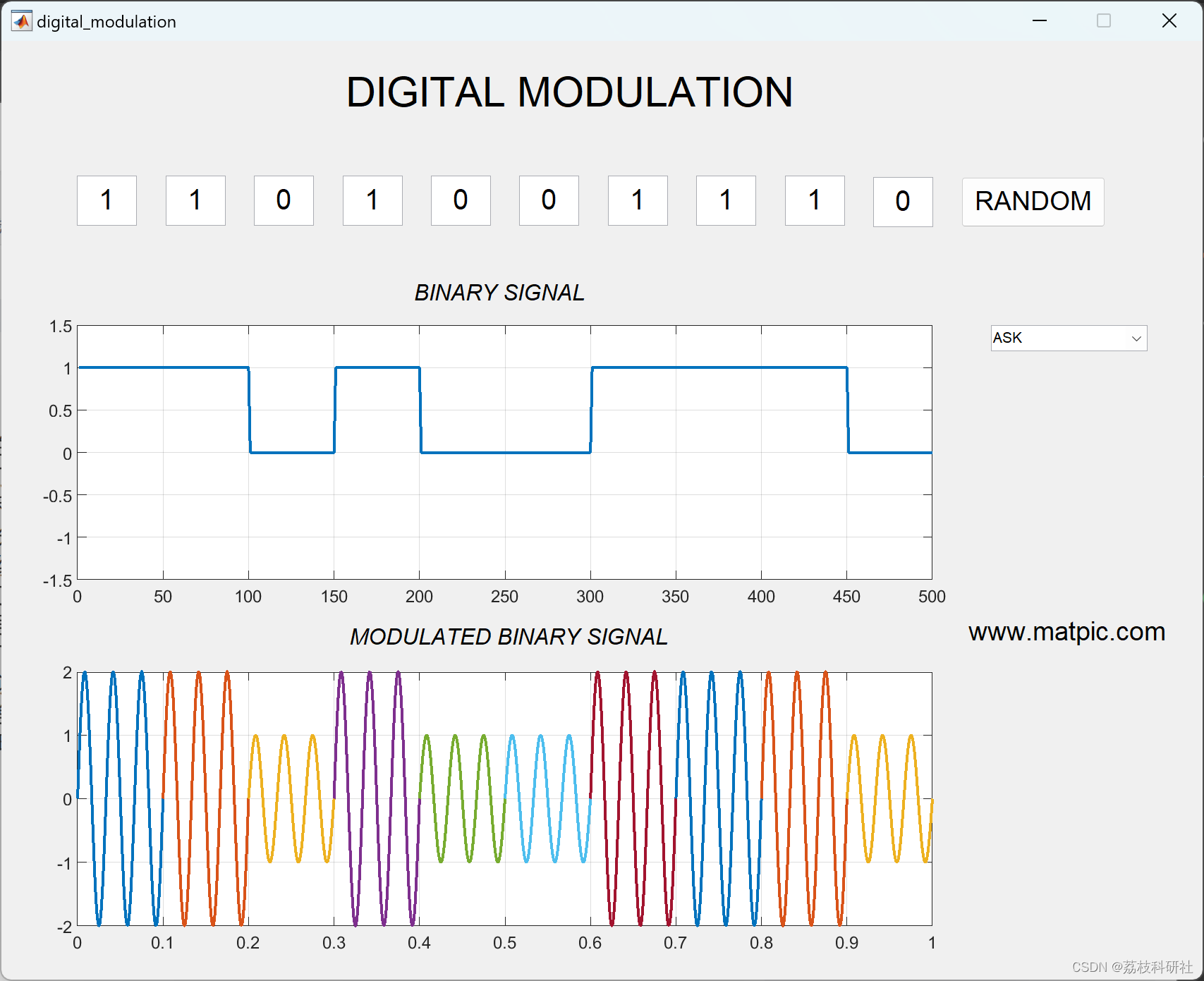

📚2 运行结果

部分代码：

% --- Executes just before digital_modulation is made visible.
function digital_modulation_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% varargin command line arguments to digital_modulation (see VARARGIN)
hold off;
axes(handles.axes1);
h=[1 1 0 1 0 0 1 1 1 0];
hold off;
bit=[];
for n=1:2:length(h)-1;
if h(n)==0 & h(n+1)==1
se=[zeros(1,50) ones(1,50)];
elseif h(n)==0 & h(n+1)==0
se=[zeros(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==0
se=[ones(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==1
se=[ones(1,50) ones(1,50)];
end
bit=[bit se];
end
plot(bit,'LineWidth',1.5);grid on;
axis([0 500 -1.5 1.5]);
%*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
axes(handles.axes3)
hold off;
fc=30;
g=[1 1 0 1 0 0 1 1 1 0]; %modulante
n=1;
while n<=length(g)
if g(n)==0
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(1)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
else
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(2)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
end
n=n+1;

end
