🔥 内容介绍

本文深入探讨了适用于两个用户的码分多址（CDMA）调制解调器设计及其技术原理。CDMA作为一种先进的无线通信技术，凭借其高效的频谱利用、抗干扰能力和保密性等优势，在现代通信系统中占据着重要地位。针对两个用户的场景，我们将详细阐述如何通过不同的扩频码来实现用户数据的分离与传输，并对调制解调的关键技术、系统架构以及潜在的实现挑战进行分析。本文旨在为读者提供一个全面了解双用户CDMA调制解调器工作原理的理论基础。

引言：

随着无线通信技术的飞速发展，对更高的数据传输速率、更好的频谱效率和更可靠的通信质量的需求日益增长。码分多址（CDMA）作为一种具有独特优势的多址接入技术，通过利用正交或伪正交的扩频码来区分不同的用户，实现了多个用户在同一频段、同一时间内进行通信。与传统的频分多址（FDMA）和时分多址（TDMA）相比，CDMA具有抗多径衰落、抗窄带干扰、软切换以及用户容量灵活等显著优点。

在实际应用中，理解并设计适用于特定用户数量的CDMA系统至关重要。本文将聚焦于一个相对简单的场景——适用于两个用户的CDMA系统。虽然实际的CDMA系统通常支持更多的用户，但通过研究双用户系统，可以清晰地展示CDMA的核心原理，为理解更复杂的CDMA系统奠定基础。我们将深入探讨如何在发送端对两个用户的数字数据进行扩频、调制，以及在接收端如何对混合信号进行解调、解扩以恢复原始数据。

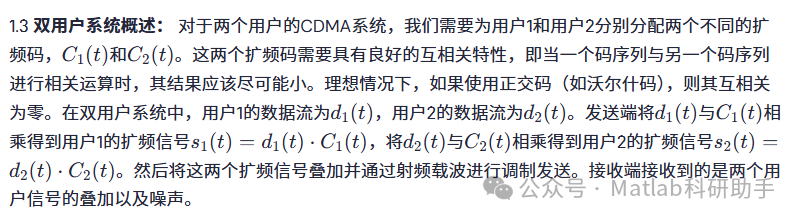

第一章：CDMA基础理论与双用户系统概述

1.1 CDMA基本原理： CDMA的核心在于扩频技术。每个用户被分配一个独特的扩频码，该扩频码的码片速率远高于用户数据的比特速率。在发送端，用户数据与扩频码进行异或运算（或者更普遍的乘法运算），将窄带的用户数据信号扩展到宽带频谱上。所有用户的扩频信号在同一频段上进行传输。在接收端，接收机通过与目标用户的扩频码进行相关运算，将该用户的信号从混合信号中提取出来，而其他用户的信号由于其扩频码与目标用户的扩频码不相关或低相关而被当作噪声抑制。

1.2 多址接入的实现： 在CDMA系统中，多址接入是通过扩频码的正交性或伪正交性来实现的。理论上，如果扩频码完全正交，则不同用户的扩频信号在经过相关接收后将不会相互干扰。在实际系统中，通常使用伪随机噪声（PN）序列作为扩频码，PN序列具有良好的自相关性和互相关性。良好的自相关性有助于在接收端进行同步，而低互相关性则保证了不同用户之间的干扰最小化。

第二章：双用户CDMA调制器设计与原理

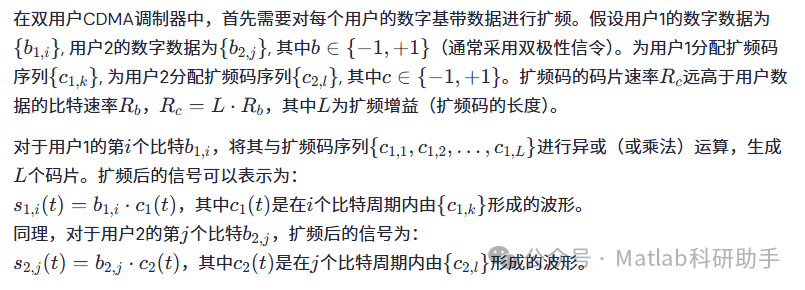

2.1 调制前的扩频过程：

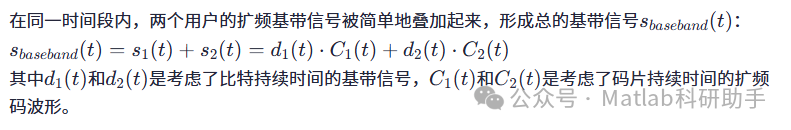

2.2 基带信号的叠加：

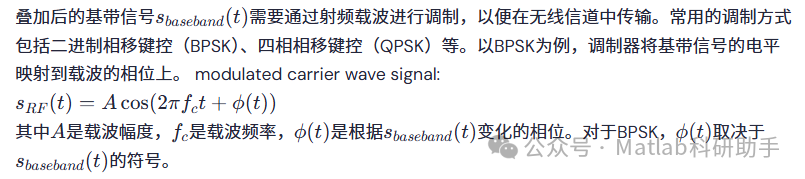

2.3 射频调制：

第三章：双用户CDMA解调器设计与原理

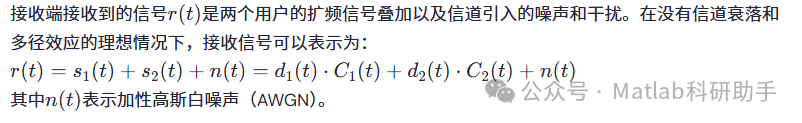

3.1 接收信号：

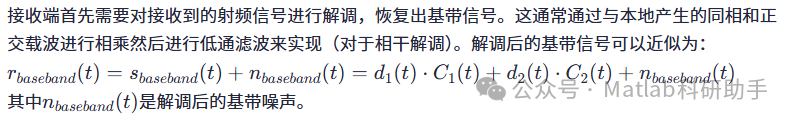

3.2 解调：

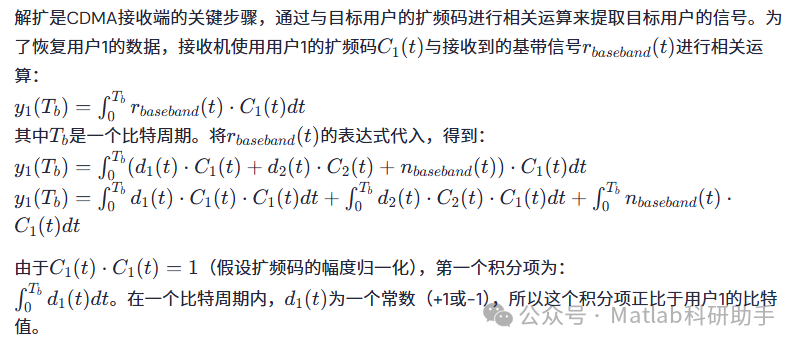

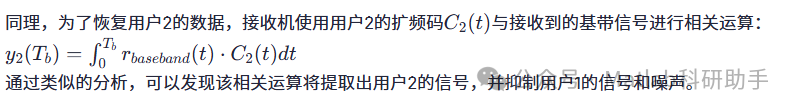

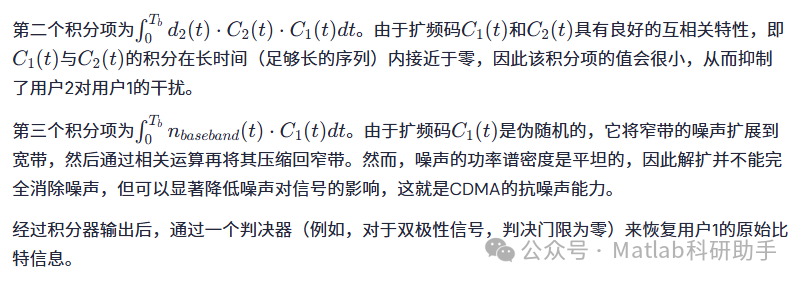

3.3 解扩与用户分离：

3.4 扩频码的选择：
在双用户CDMA系统中，扩频码的选择至关重要。为了最小化用户间的干扰，需要选择具有良好互相关特性的扩频码。对于同步CDMA系统（所有用户信号到达接收端的时间同步），可以使用正交码，如沃尔什码。沃尔什码具有完全正交性，理论上可以实现零用户间干扰。然而，在异步CDMA系统（用户信号到达接收端的时间不同步，更符合实际情况）中，正交码的互相关性会恶化。此时，更常使用伪随机噪声（PN）序列，如m序列或Gold序列。这些序列具有良好的自相关和互相关特性，即使在异步情况下也能保持较低的互相关性，从而有效抑制用户间干扰。

第四章：双用户CDMA调制解调器系统架构

调制器部分：

扩频器1和2：
分别接收用户1和用户2的数字数据，并与各自分配的扩频码进行相乘，实现扩频。
叠加器：
将两个用户的扩频基带信号叠加在一起。
调制器：
对叠加后的基带信号进行射频调制，例如BPSK或QPSK，生成适合无线传输的射频信号。
发送天线：
将射频信号发送到空中。

解调器部分：

接收天线：
接收空中的射频信号。
解调器：
对接收到的射频信号进行解调，恢复出基带信号。
解扩器1和2：
这是接收端的关键部分。解扩器1与用户1的扩频码进行相关运算，提取用户1的信号；解扩器2与用户2的扩频码进行相关运算，提取用户2的信号。需要精确的码同步才能进行有效的相关运算。
判决器1和2：
对解扩器的输出进行判决，根据信号的极性或幅度恢复原始的数字比特信息。

第五章：双用户CDMA调制解调器的实现挑战与考虑

虽然双用户CDMA系统在理论上相对简单，但在实际实现中仍然面临一些挑战：

5.1 同步问题： CDMA系统对同步要求很高，包括载波同步、码片同步和比特同步。尤其是在异步CDMA系统中，精确的码片同步是成功解扩的关键。需要设计鲁棒的同步算法来实现这一目标。

5.2 远近效应： 如果一个用户的发射功率远高于另一个用户，则其信号在接收端可能会对另一个用户的信号产生严重的干扰。这被称为“远近效应”。为了解决这个问题，需要实施功率控制策略，确保所有用户信号在接收端的功率水平大致相同。

5.3 多径效应： 在无线信道中，信号会通过不同的路径到达接收端，导致多径衰落和符号间干扰。CDMA本身具有一定的抗多径能力（由于扩频增益），但对于严重的多径信道，可能需要采用更高级的接收技术，如多用户检测（MUD）或RAKE接收机。在双用户系统中，虽然MUD可以提高性能，但其复杂度相对较低。

5.4 硬件实现： CDMA调制解调器的实现需要高速的数字信号处理器（DSP）或专用集成电路（ASIC）来完成扩频、解扩、相关运算和同步等复杂任务。尤其是在高数据速率和高扩频增益的系统中，对硬件的处理能力要求很高。

5.5 扩频码的设计与管理： 扩频码的选择直接影响系统的性能。需要设计具有良好特性且易于生成的扩频码。在多用户系统中，还需要有效地管理和分配扩频码，避免码的冲突。

第六章：结论

本文详细阐述了适用于两个用户的CDMA调制解调器的设计原理、系统架构以及实现挑战。通过扩频和相关接收技术，CDMA系统能够有效地在同一频段上区分不同的用户。双用户系统作为一个简化的模型，清晰地展示了CDMA的核心工作机制。虽然实际的CDMA系统更加复杂，但理解双用户系统的原理对于掌握CDMA技术至关重要。

未来，随着无线通信技术的发展，CDMA技术也在不断演进，例如引入正交频分复用（OFDM）与CDMA相结合的方案，或者更先进的多用户检测技术。然而，CDMA的基本思想——通过扩频码实现多址接入和抗干扰，仍然是无线通信领域的重要基石。对双用户CDMA调制解调器的深入研究，不仅有助于理解现有通信系统的原理，也为未来无线通信系统的设计和优化提供了宝贵的理论基础。
