如何设计好软硬结合板的小技巧来啦~ 22021/11/22

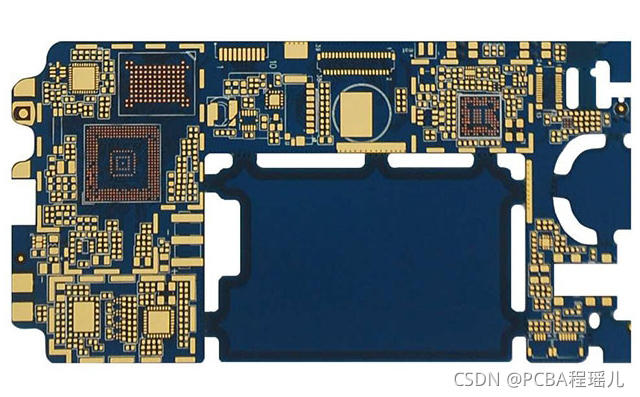

软硬结合板即软板和硬板结合的一种PCB线路板，在设计方面与软板设计和硬板设计有很大区别，今天捷多邦pcb小编就和大家介绍一下软硬结合板怎么设计的相关知识。

一、挠性区线路设计要求:
1.线路粗线和细线之间采用泪形，防止线路突然的扩大或缩小；
2.采用圆滑的角,避免锐角。

二：在符合电气要求的情况下，焊盘要取最大值。焊盘与导体连接处的过渡线要避免直角，需采用圆滑的，在独立的焊盘需加盘趾来加强支撑作用。

三、尺寸稳定性:尽可能添加铜的设计，废料区尽可能设计多的实心铜泊。

四、覆盖膜窗口的设计
1.增加手工对位孔，提高对位精度。
2.窗口设计考虑流胶的范围，通常开窗大于原设计,具体尺寸由ME提供设计标准。
3.小而密集的开窗可采用特殊的模具设计：旋转冲、跳冲等。

五、刚挠过渡区的设计
1.线路的平缓过渡，线路的方向应与弯曲的方向垂直；
2.导线要均匀分布在整个弯曲区内；
3、导线宽度在整个弯曲区内应达到最大化，过渡区尽量不采用PTH设计、Coverlay及No flow PP的设计。

六、有air-gap要求的挠性区的设计
1.需弯折部分中不能有通孔。
2.线路的最两侧追加保护铜线，遇到空间不足可在弯折部分的内
