关于fpc软性线路板设计的一些攻略

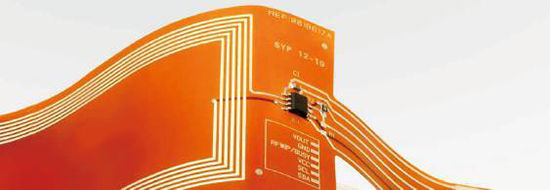

FPC软性线路板也叫fpc软板，是一种可以弯折的软性PCB线路板，同时也是比较脆弱的，在设计时稍有不当就很容易使其发生断裂。就针对设计而言，今天就和大家介绍一些关于FPC软性线路板设计的一些相关知识点。

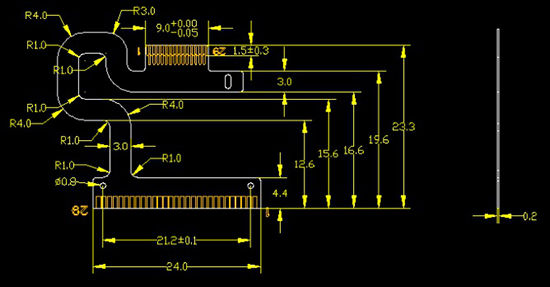

FPC软性线路板在设计时的宽度与pin线宽、线间距和pin数有关。Pin数多了FPC自然就要做宽，这是对于单面板而言，我们也可以通过双面板替代单面板，从而减少fpc的宽度。FPC软板具有很好的挠性，再设计fpc长度时是可以留有余量，因此没必要完全精密计算。在不影响FPC性能的前提下，FPC的外型设计也是很重要的，在设计外型时，我们需要FPC软板与B/C件以及过孔的间隙，在完全满足了B/C件壁厚、强度的情况下，尽量给FPC线路板多留些空间，这也是我们设计时很重要的一环。

我们在用Pro/E设计FPC软板的时，不要用part-solid模块，要用钣金模块。为什么这么说呢，因为在钣金模块里，FPC软板可以做出最为接近实物的fpc外型，FPC弯折与展平都很容易，修改起来也简单，可以最真实的模拟出FPC在过孔里的理论真实位置。 

​

以上所介绍的只是fpc软性线路板设计在结构上的一些知识，并没有提及到一些与硬件相关的指标，我们真正在做设计的时
