平衡状态下的PN结

平衡状态下的PN结界面总共有两种电流，一种为 扩散电流 另一种为 漂移电流 。两种电流形成的平衡区域称为 耗散区 。

在平衡状态扩散电流等于漂移电流，此时静电流为0，PN结外部没有电流：

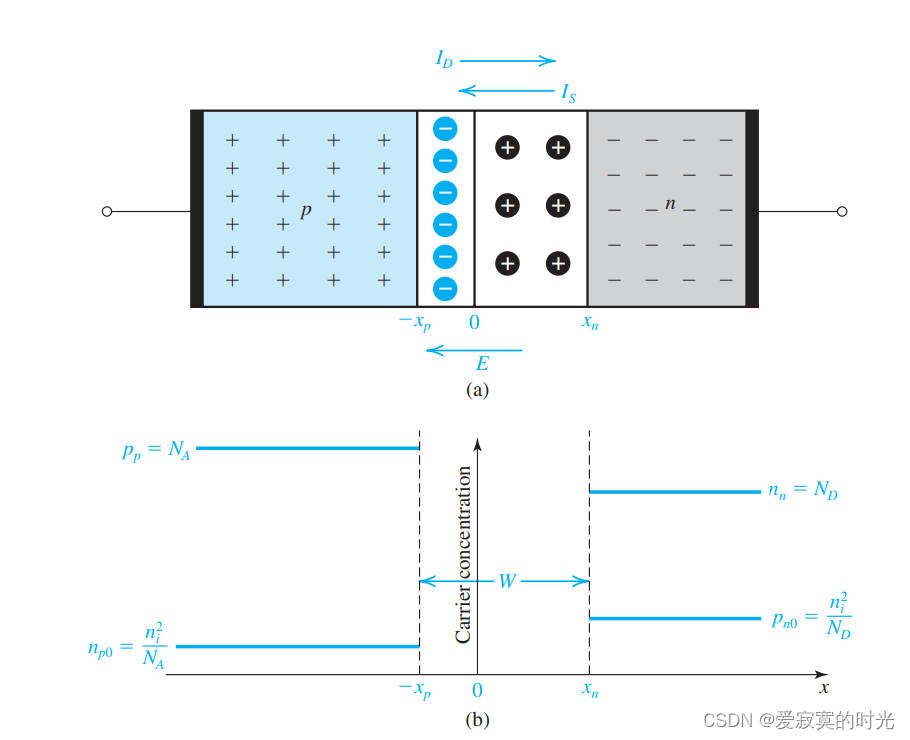

图中 $I_D$ 为扩散电流， $I_S$ 为漂移电流。 $x_n$ 为耗散区 $n$ 区域长度， $-x_p$ 为耗散区 $p$ 区域长度， $W$ 为耗散区宽度。

$n_n$ 为 $n$ 区域主要载流子（电子）密度，等于掺杂浓度 $N_D$ ， $p_p$ 为 $p$ 区域主要载流子（空穴）密度，等于掺杂浓度 $N_A$ 。

$p_{n0}$ 为 $n$ 区域次要载流子（空穴）密度，满足 玻尔兹曼条件下的密度关系方程 $p_{n0}=\frac{n_i^2}{N_D}$ ， $n_{p0}$ 为 $p$ 区域次要载流子（电子）密度，满足 $n_{p0}=\frac{n_i^2}{N_A}$ 。 $n_i$ 为平衡次载流子密度（共价键断裂产生，与温度有关），平衡条件下有 $p_n=n_n=n_i$ 。

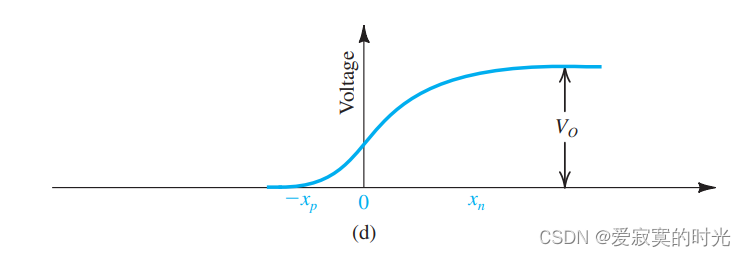

由于扩散区中理想下不存在任何载流子，只有 贡献原子 和 接受原子 存在，PN结界面两边存在不同的净电荷，因此扩散区将形成 势垒电压 $V_0$：

势垒电压阻止了PN结界面的浓度进一步扩散（电压与扩散方向相反），耗散区宽度处于恒定数值 $W$ ，因此PN结处于平衡状态。

外加偏置电压状态下的PN结

当PN结处于外加偏置电压 $V$ 下时，将会破坏PN结的平衡状态，此时PN结电流与外界电流一起处于 动态平衡 状态。

外界电流等于：

$$I=I_D-I_S$$

动态平衡下的PN结中， $p$ 和 $n$ 区域中的载流子密度不再是随位置变换的恒等函数，而是指数函数：

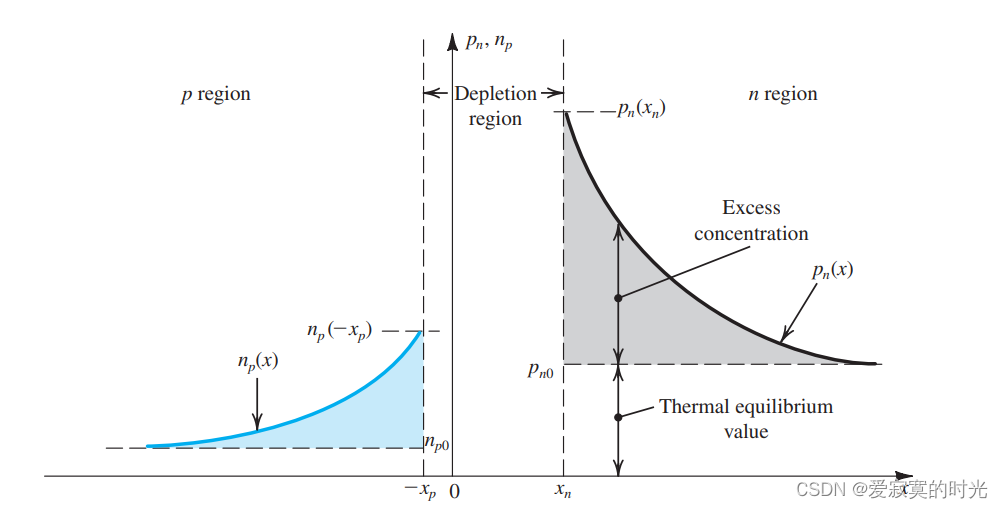

上图描述了PN处于 正偏置 下的浓度随位置的变化曲线，正偏置电压提供了更多的能量让载流子突破势垒电压，增大了扩散电流。

此时PN结对外界的电流表现为界面 $-x_p$ 与 $x_n$ 的密度梯度扩散电流，等价于 $I=I_D-I_S$ ，正偏置下表现为：

扩散电流大于漂移电流 $I_D>I_S$ ，此时会有额外的空穴进入 $n$ 区域，通过外部电路流回 $p$ 区域，因此界面 $x_n$ 处的 $p_n$ 浓度上升，同理 $-x_p$ 界面的 $n_p$ 浓度也上升。

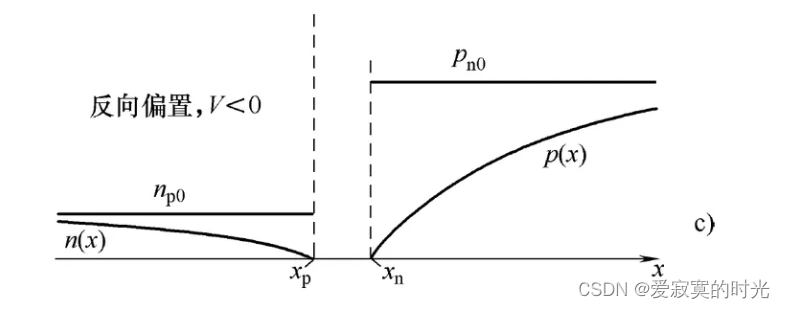

对于负偏置电压下的浓度随位置的变化曲线：

反向偏置电压增大了扩散的壁垒能量，扩散电流几乎为0，但漂移电流几乎保持不变（漂移现象由粒子热运动有关），此时 $n$ 区域中的耗散区缺少空穴，空穴通过 $n$ 区域进入耗散区，导致界面 $x_n$ 处的 $p_n$ 浓度下降，同理 $-x_p$ 界面的 $n_p$ 浓度也下降，下降最低点为0（浓度不能为负数）。

通过半导体物理学，界面 $x_n$ 的密度随外界偏置电压的变化关系为：

$$p_n(x_n)=p_{n0}{e}^{V/V_T}$$

当 $V$ 为负无穷的时候（反向偏置电压无限大），此时 $p_n(x_n)=0$ ，但当 $V$ 表现为正电压的时候， $p_n(x_n)$ 随 $V$ 指数上升（PN结单向导电性）。

同样当 $x>x_n$ 密度随位置呈现指数变化，关系为：

$$p_n(x)=p_{n0}+p_{n0}(e^{V/V_T}-1)e^{-(x-x_n)/L_p}$$

当 $x=x_n$ 的时候， $p_n(x_n)=p_{n0}{e}^{V/V_T}$ 。

$L_p$ 称为 扩散长度 。

界面的梯度电流为：

$$J_p(x)=-q{D}_p\frac{d{p}_n(x)}{dx}$$

带入得到：

$$J_p(x_n)=q(\frac{D_p}{L_p})p_{n0}(e^{V/V_T}-1)$$

其中 $D_p$ 为空穴的扩散速率，与空穴的漂移速率满足 爱因斯坦关系 ：

$$\frac{D_n}{{\mu }_n}=\frac{D_p}{{\mu }_p}=V_T$$

$V_T$ 为热电压 ${\mu }_p$ 为空穴的漂移速率。

同理：

$$J_n(-x_p)=q(\frac{D_n}{L_n})n_{p0}(e^{V/V_T}-1)$$

总电流为：

$$I=A(J_p+J_n)=Aq(\frac{D_p}{L_p}{p}_{n0}+\frac{D_n}{L_n}{n}_{p0})(e^{V/V_T}-1)=Aq{n}_i^2(\frac{D_p}{L_p{N}_D}+\frac{D_n}{L_n{N}_A})(e^{V/V_T}-1)$$

当 $V$ 为负无穷的时候，我们知道 $I$ 的大小等于 $I_S$ ，因此：

$$I=I_S(e^{V/V_T}-1)$$

$$I_S=Aq{n}_i^2(\frac{D_p}{L_p{N}_D}+\frac{D_n}{L_n{N}_A})$$

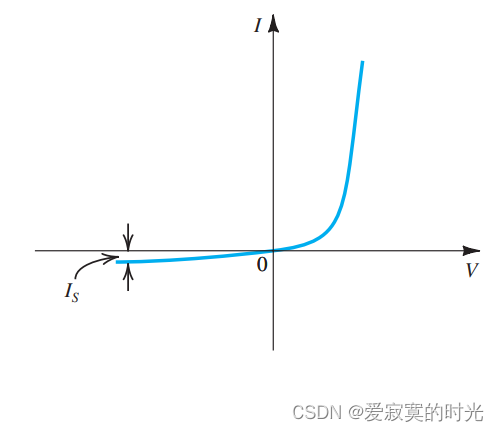

$I_S$ 称为 饱和电流 ，因为与界面面积 $A$ 有关，又称为 比例电流 。 $I_S$ 又正比于 $n_i^2$ ，因此又和温度有关。表达式 $I=I_S(e^{V/V_T}-1)$ 的图像为：
