教程 - 在 SolidWorks 中对杯头方颈螺栓进行建模？

1. 步骤 1：

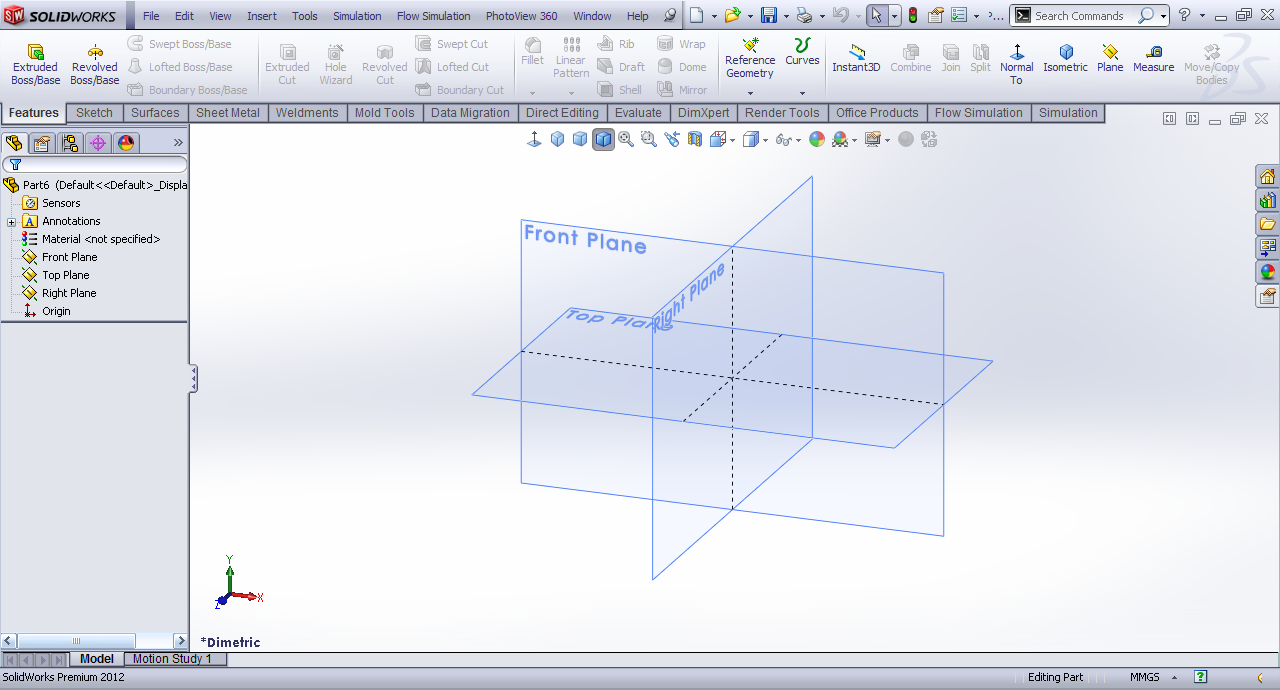

   以零件模式启动 SolidWorks。



2. 第 2 步：

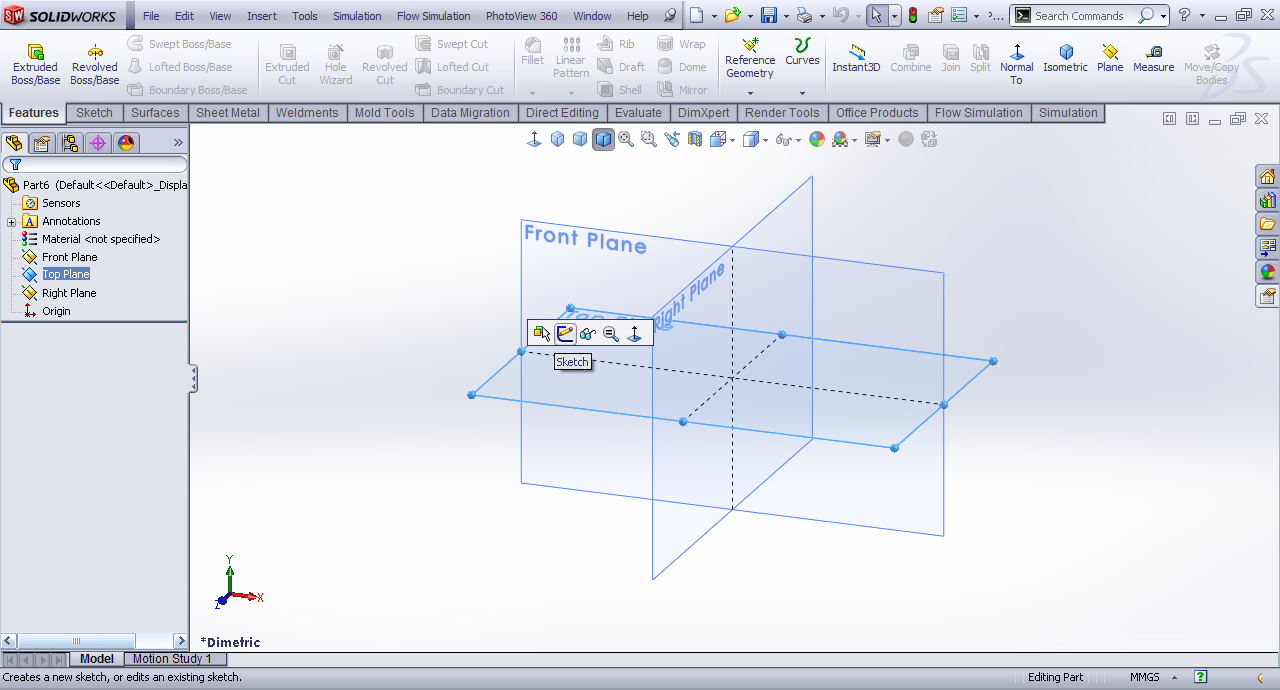

   顶部平面>>草图。



3. 步骤3：

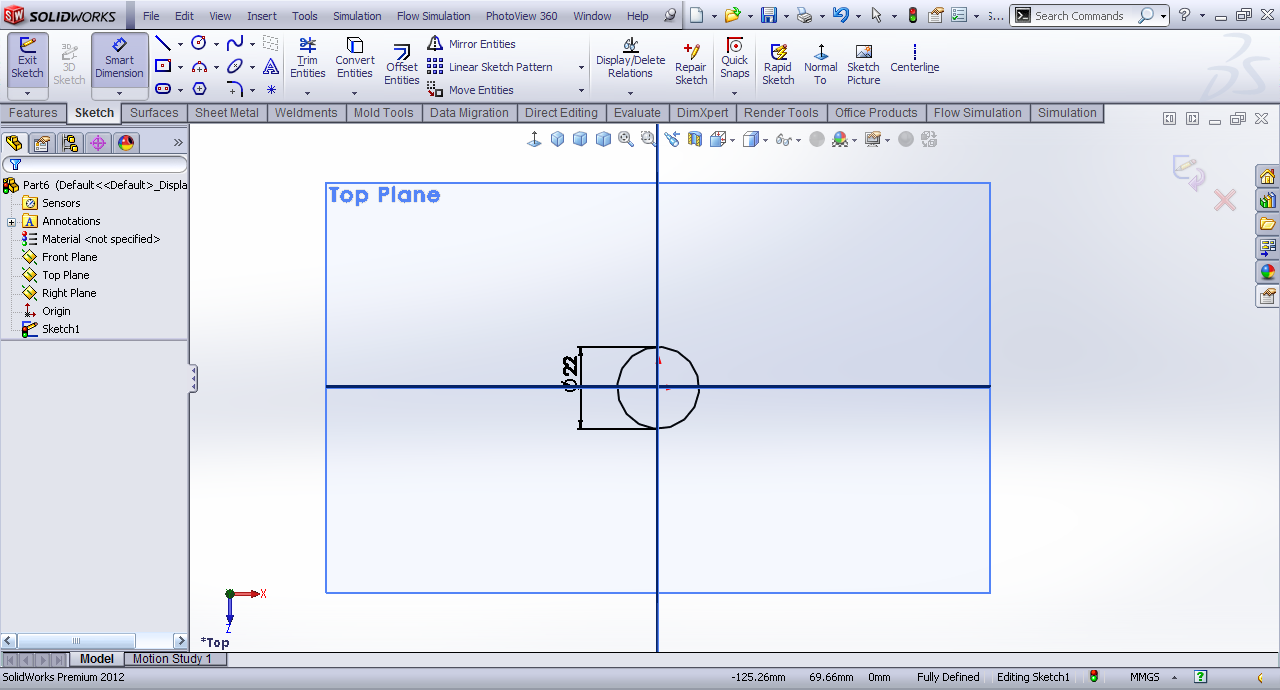

   画一个直径为22毫米的圆。



4. 步骤4：

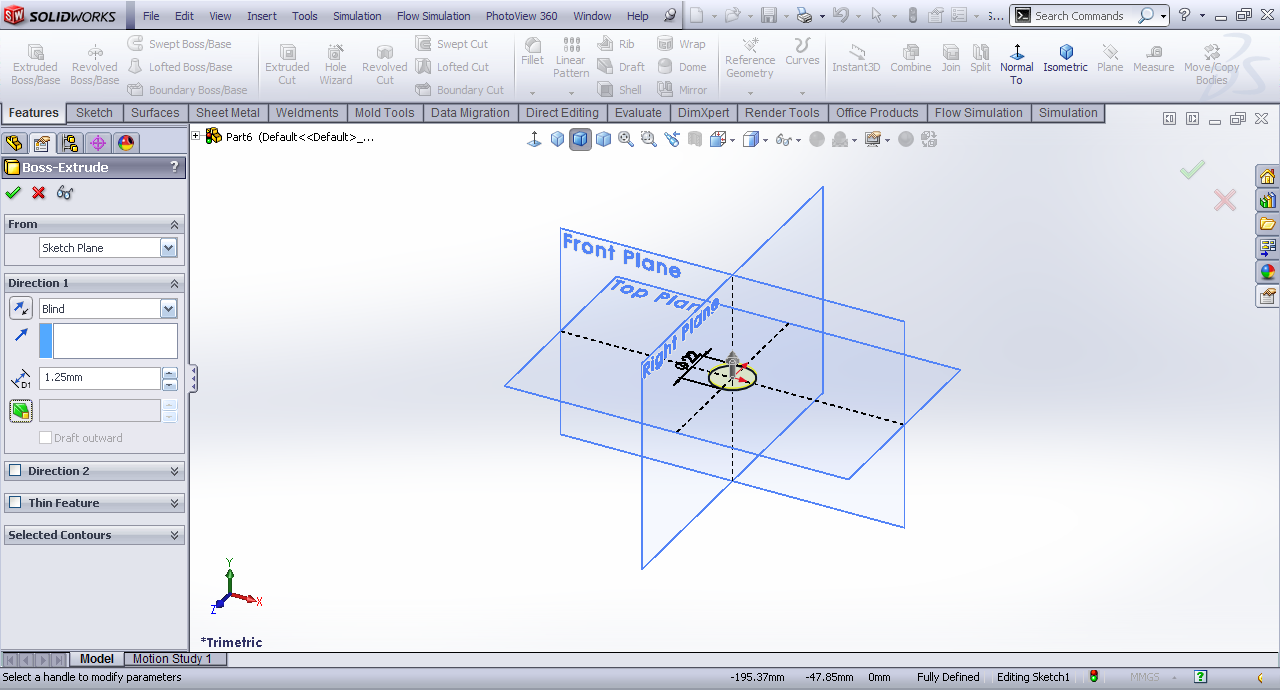

   挤压1.25毫米。

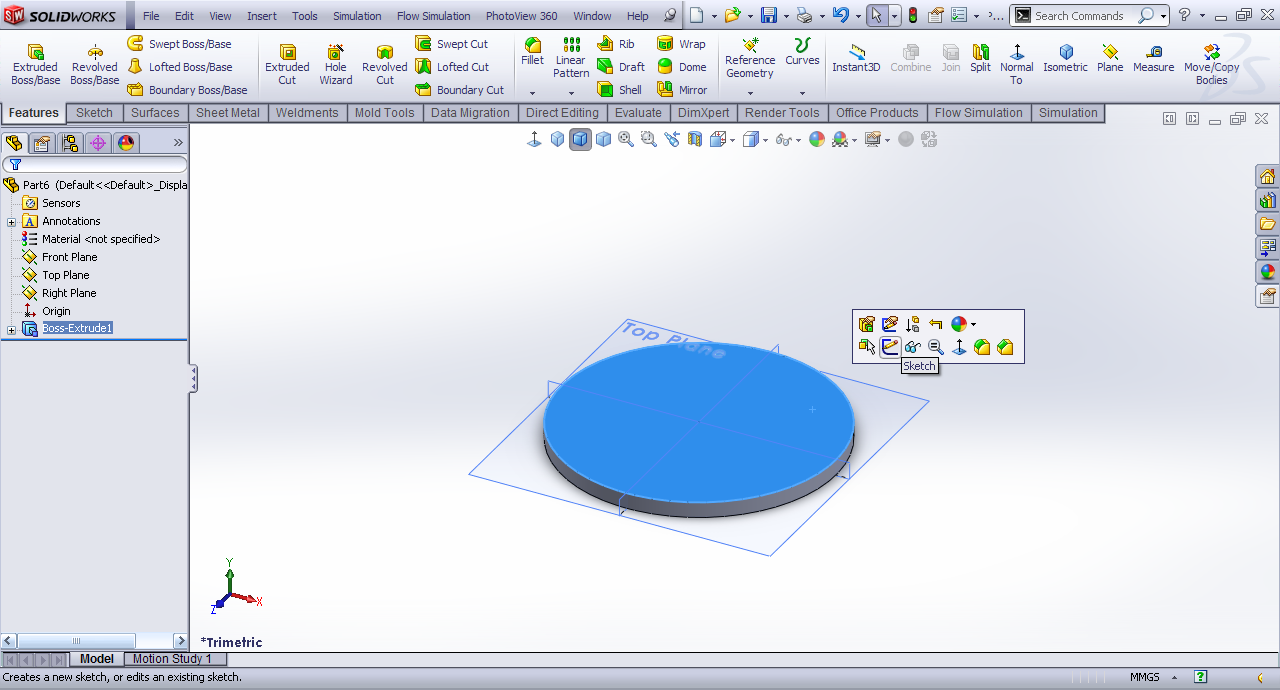

5. 步骤5：

   顶面>>草图。



6. 第 6 步：

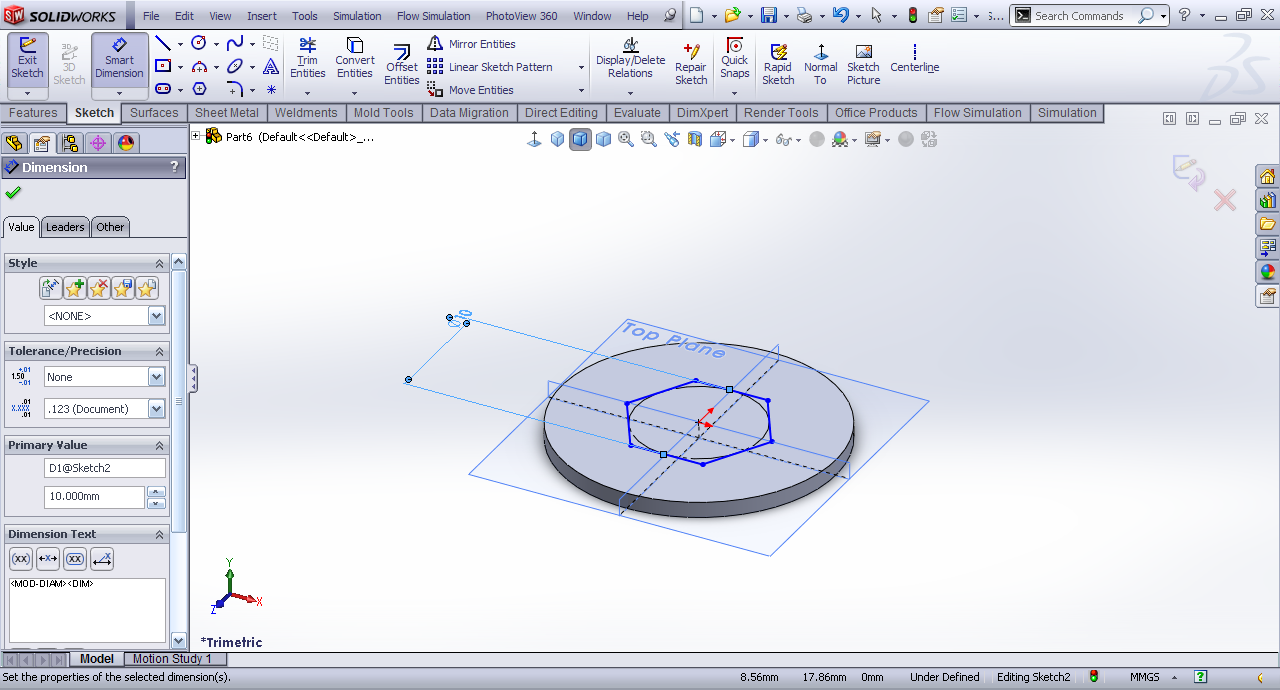

   画一个与直径为 10 毫米的圆外接的多边形。



7. 步骤7：

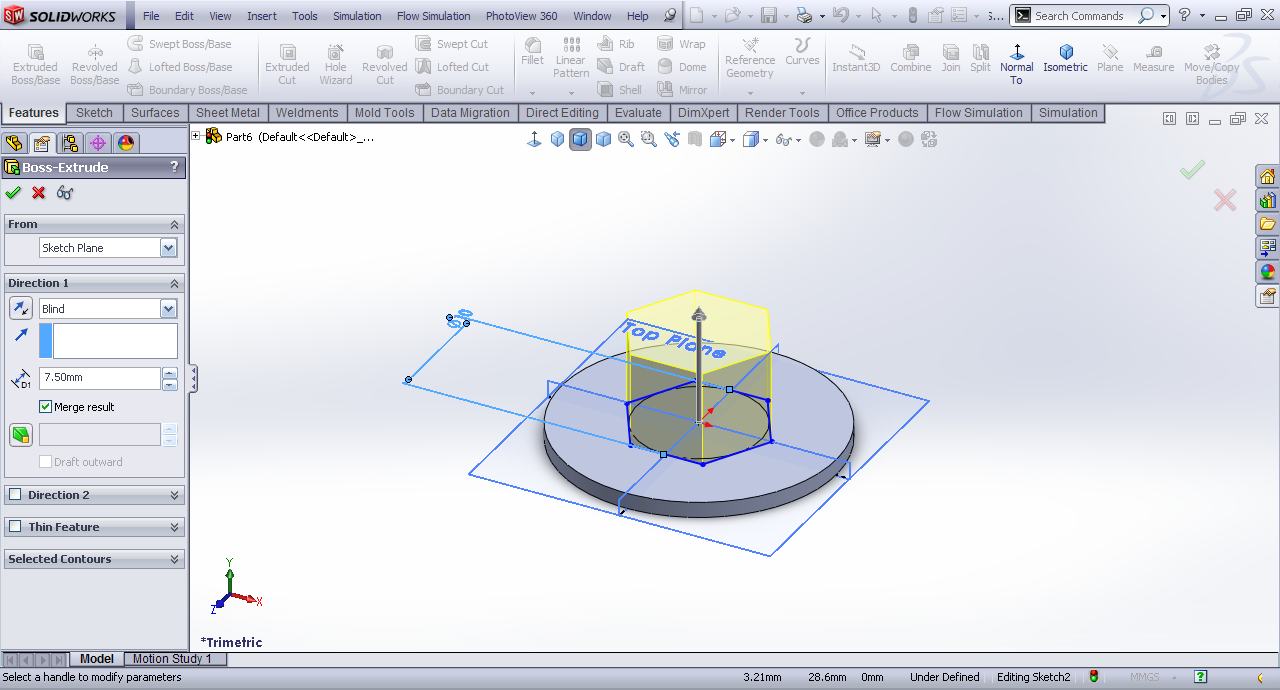

   挤压 7.5 毫米。

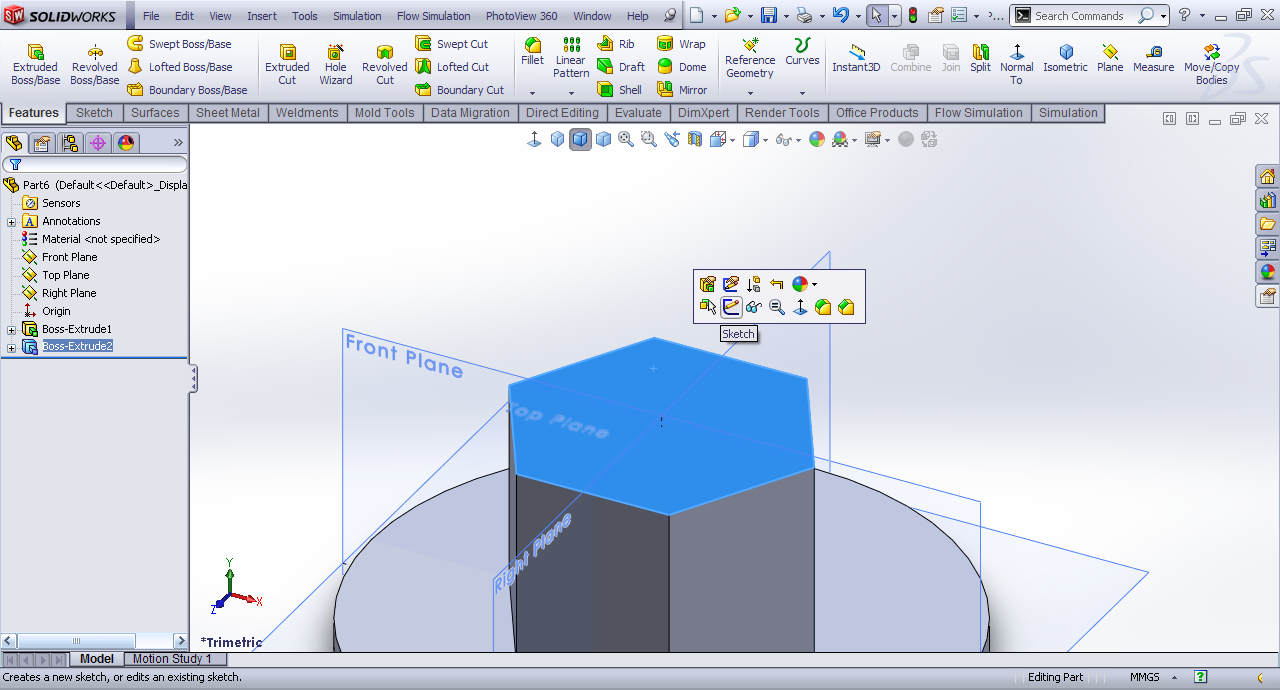

8. 步骤8：

   顶面>>草图。

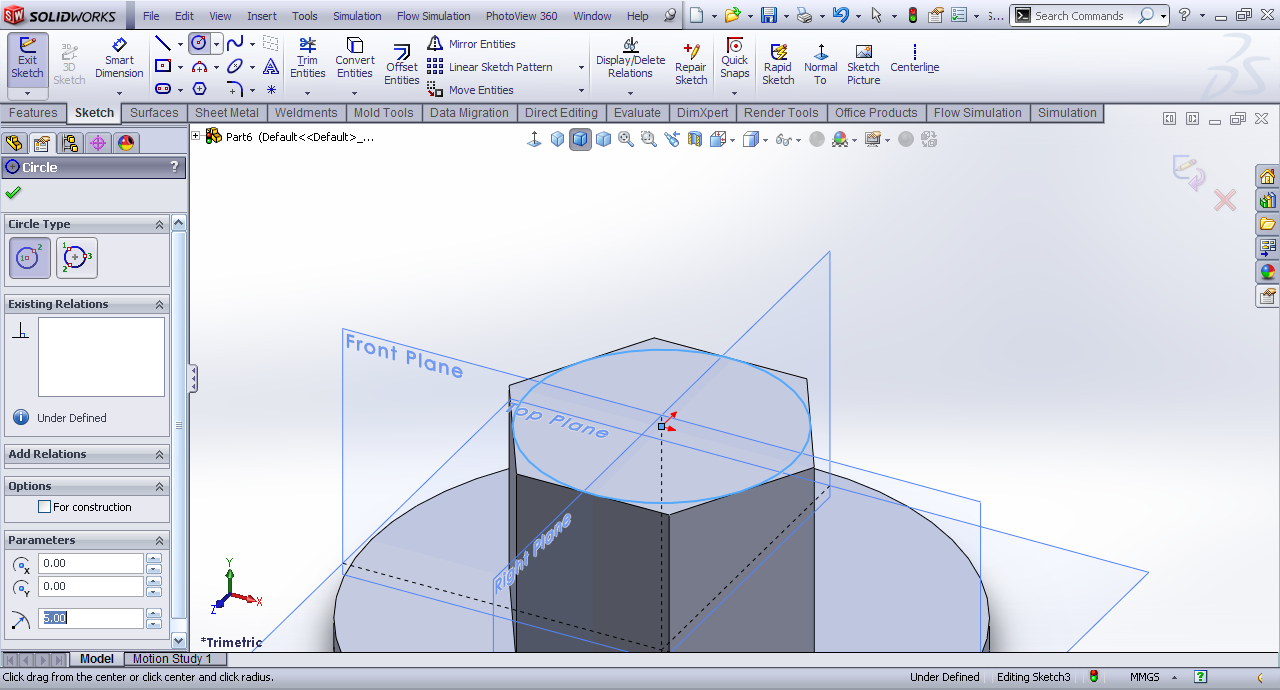

9. 步骤9：

   画一个与多边形边相切的直径为 10 毫米的圆。



10. 步骤10：

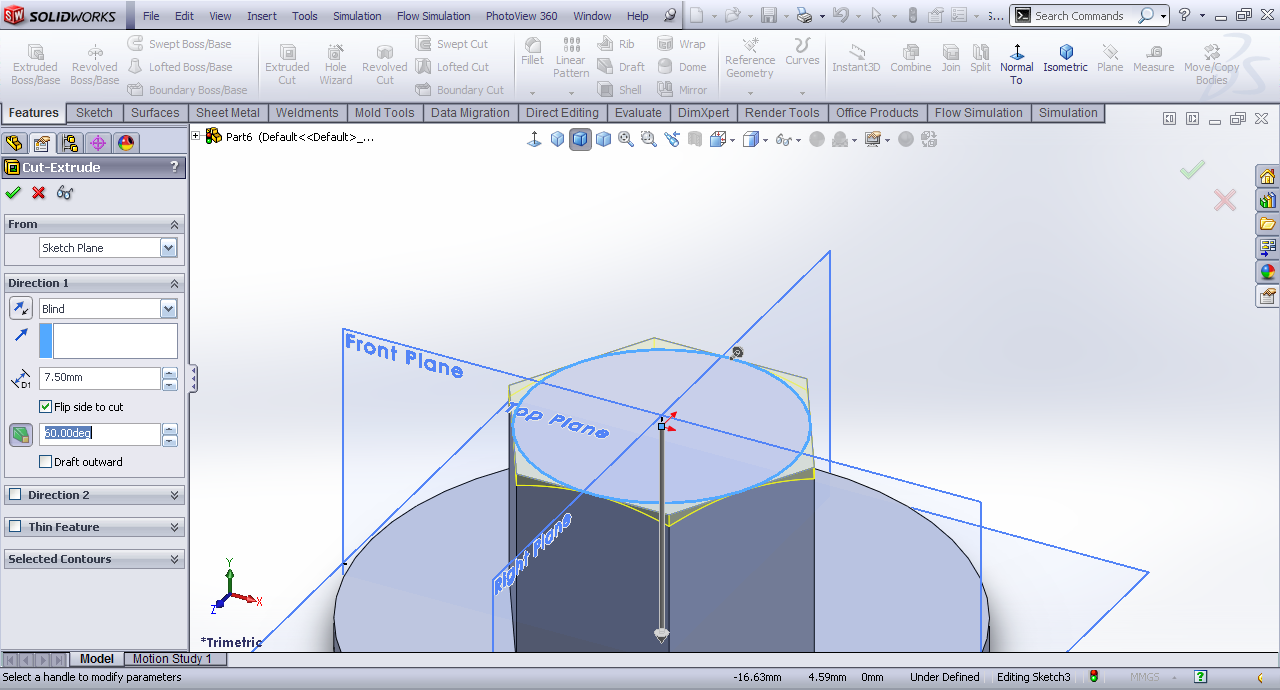

    挤压切割。拔模角度为 60º。



11. 步骤11：

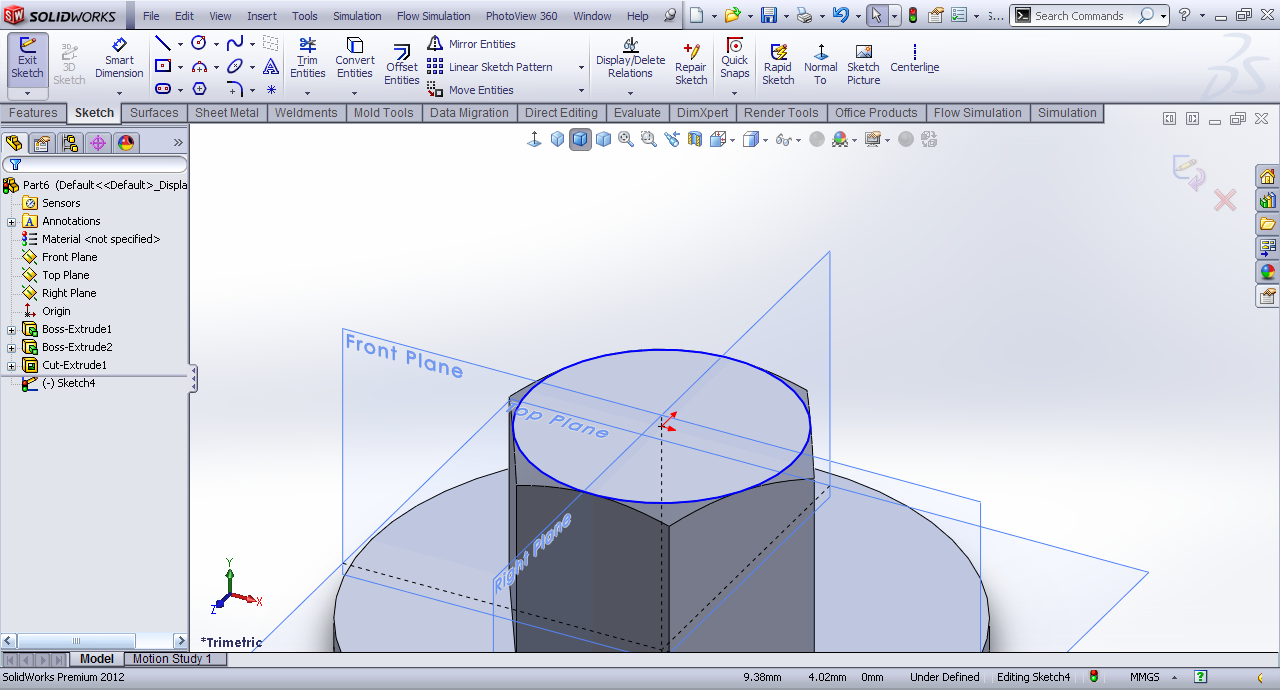

    顶面>>草图。



12. 第 12 步：

    画一个直径为10毫米的圆。

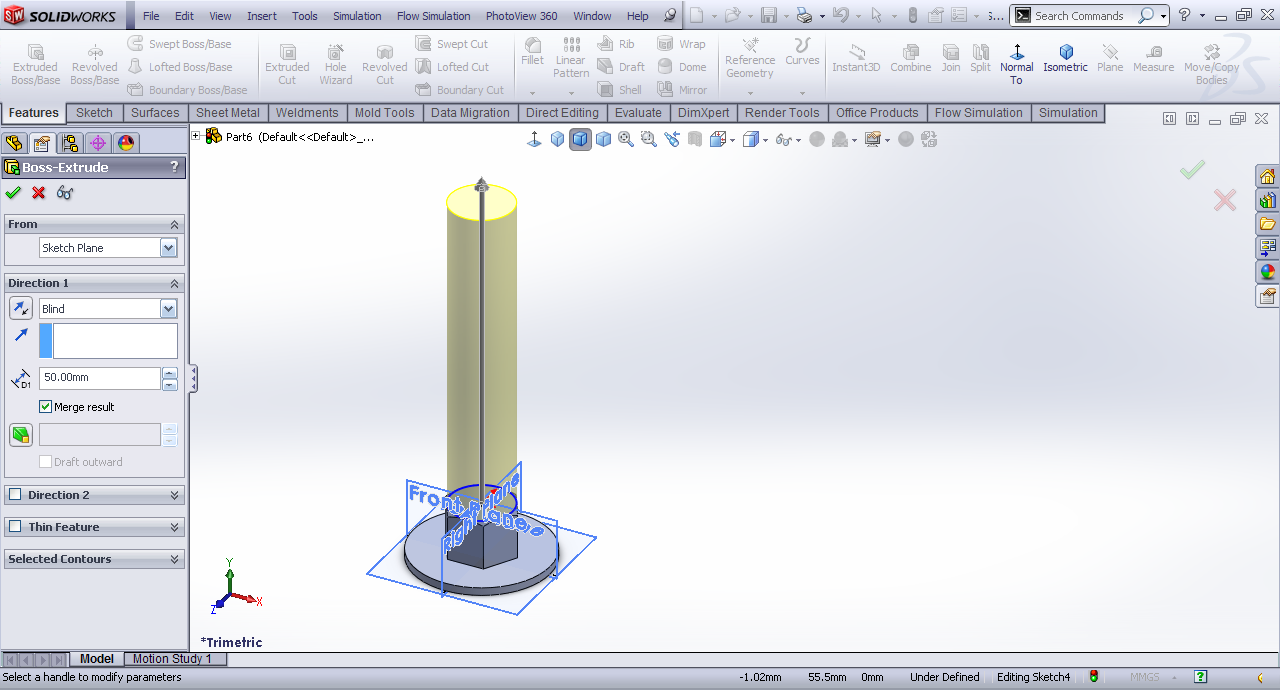

13. 步骤13：

    挤压50毫米。

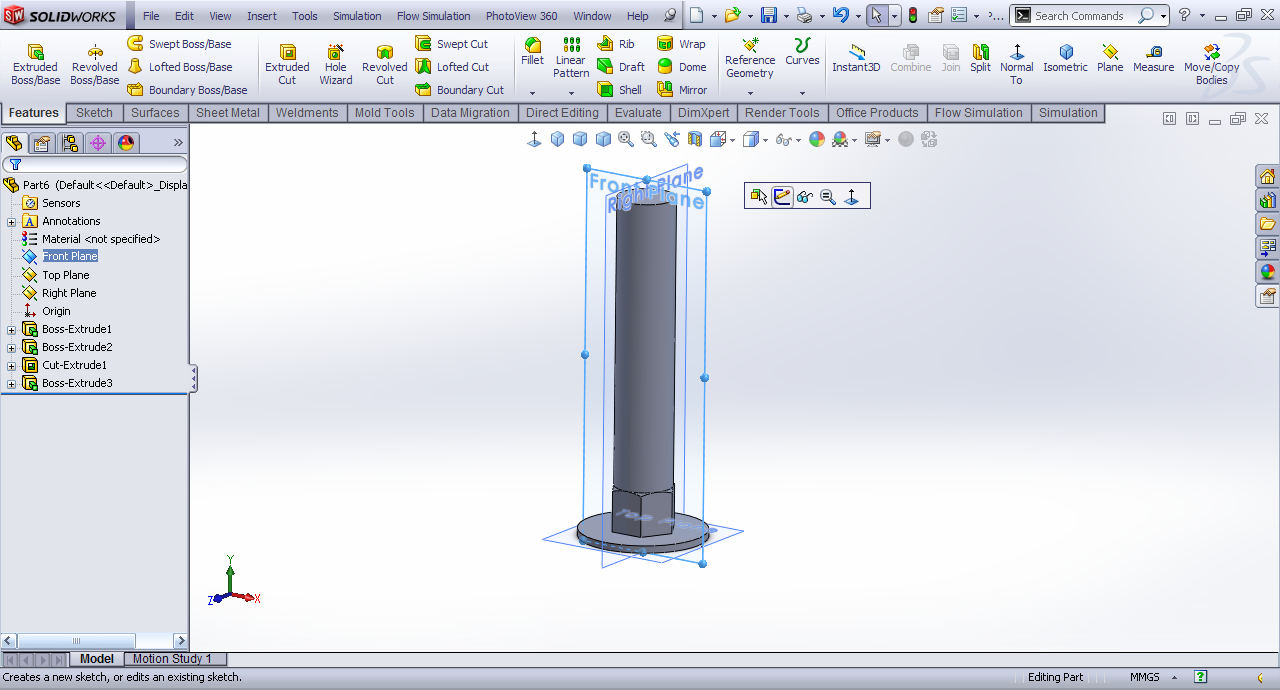

14. 步骤14：

    前平面>>草图。



15. 步骤15：

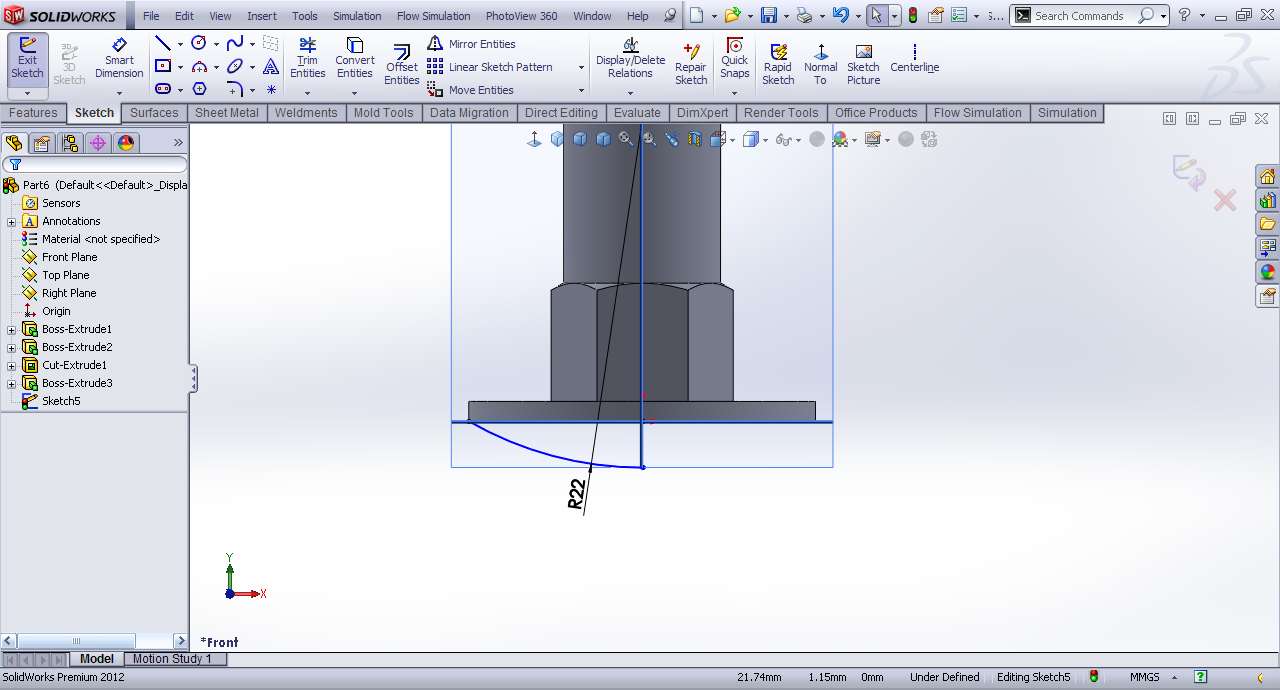

    使用圆弧工具并制作此轮廓。



16. 步骤16：

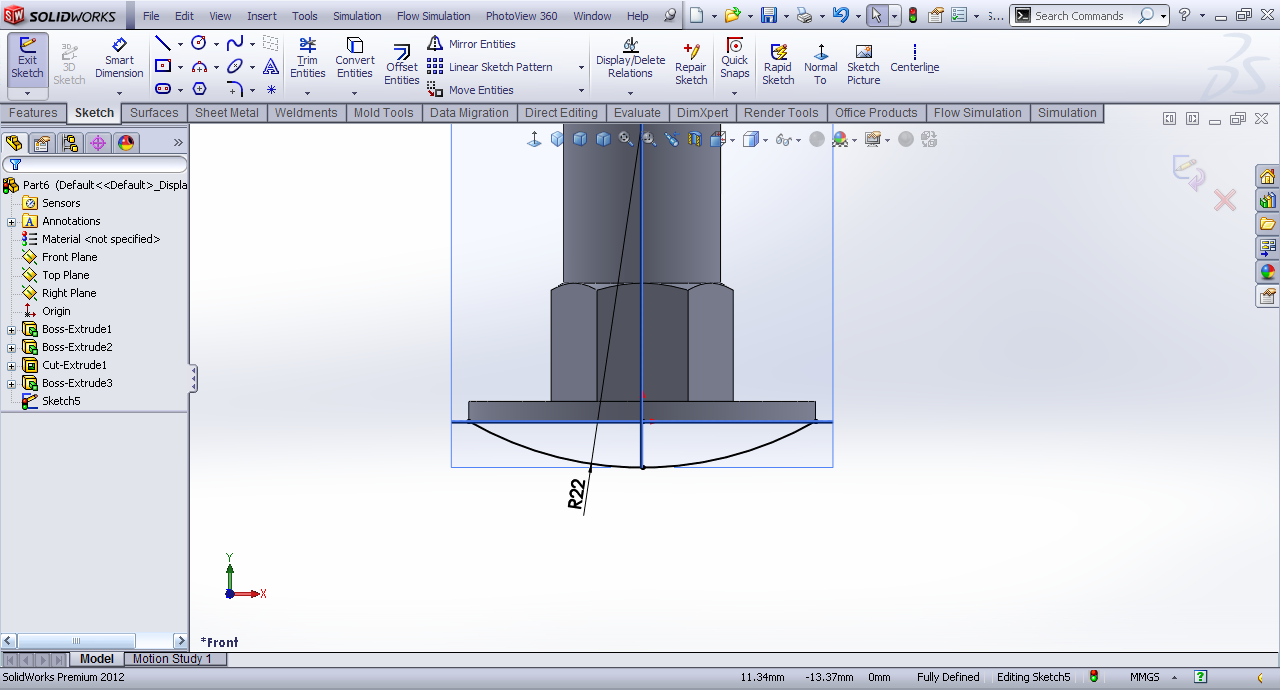

    在中心画一条线并修剪。现在关闭轮廓。

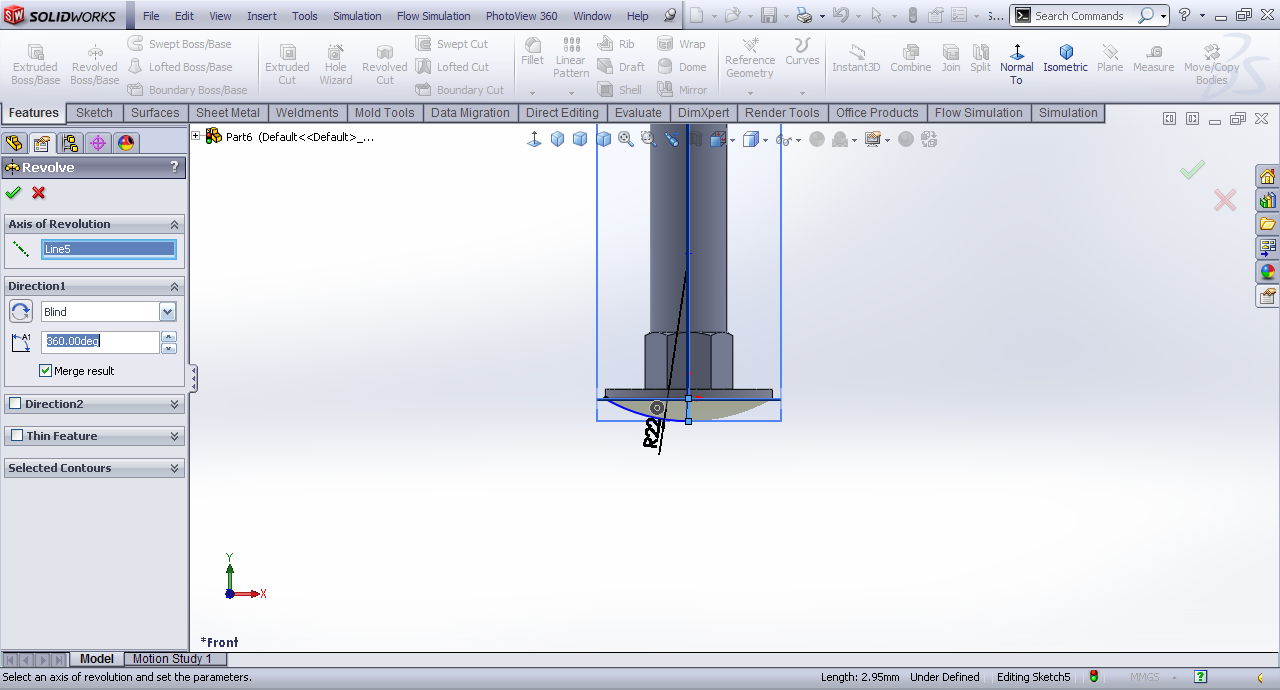

17. 步骤17：

    旋轉它。

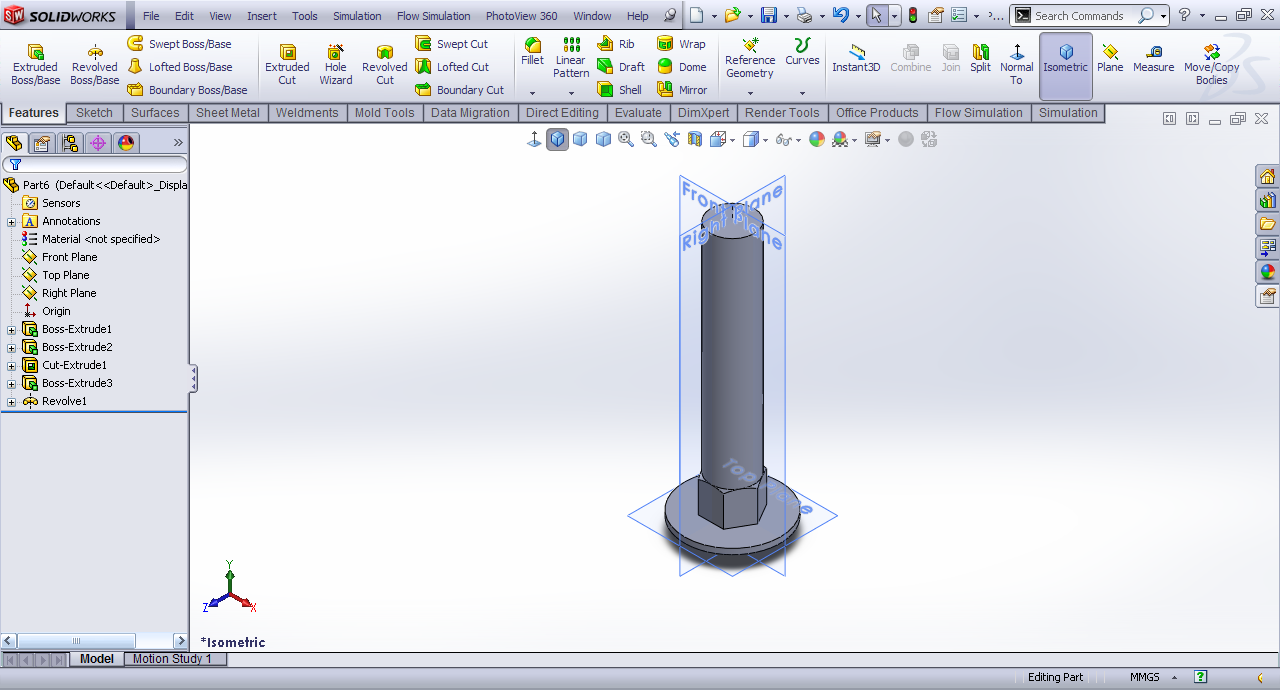

18. 步骤18：

    我们有这个部分。



19. 步骤19：

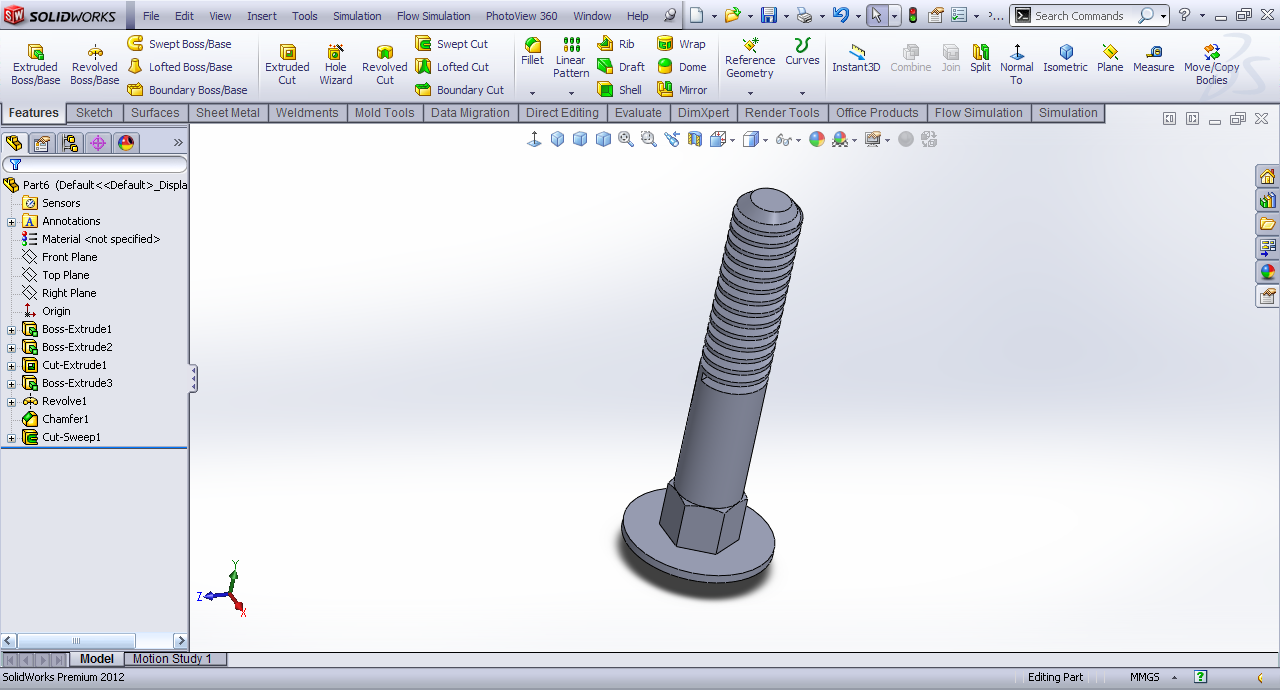

    剪断线后。
