【网络结构设计】2、MobileNet 系列 | 从 V1 到 V2 再到 V3

本文会简单介绍 MobileNet 系列的主要结构

一、MobileNetv1

论文：MobileNets: Efficient Convolutional Neural Networks for Mobile Vision Applications

出处：CVPR 2017 | 谷歌

贡献：

• 提出了深度可分离卷积，将标准卷积用逐通道卷积+逐点卷积来代替
• 能够在边端设备使用，在保证效果的同时提升速度

1.1 背景

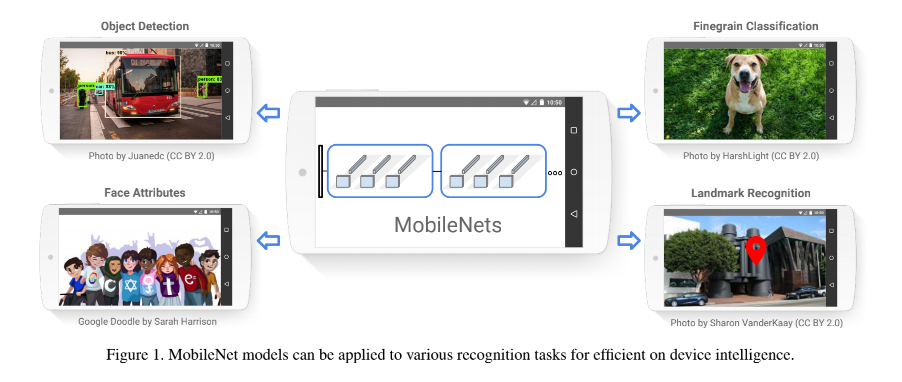

更强的卷积神经网络一般情况下意味着更深和更宽的网络结构，但这样就会导致速度和效率的缺失，所以，MobileNet 的作者提出了一个高效的网络结构，致力于建立一个适用于移动端和嵌入式设备的网络结构。

1.2 方法

MobileNetV1 可以理解为把 VGG 中的标准卷积层换成深度可分离卷积

1.2.1 深度可分离卷积 Depthwise Separable Convolution

深度可分离卷积是 MobileNet 的一个非常重要的核心点

深度可分离卷积由两部分构成：

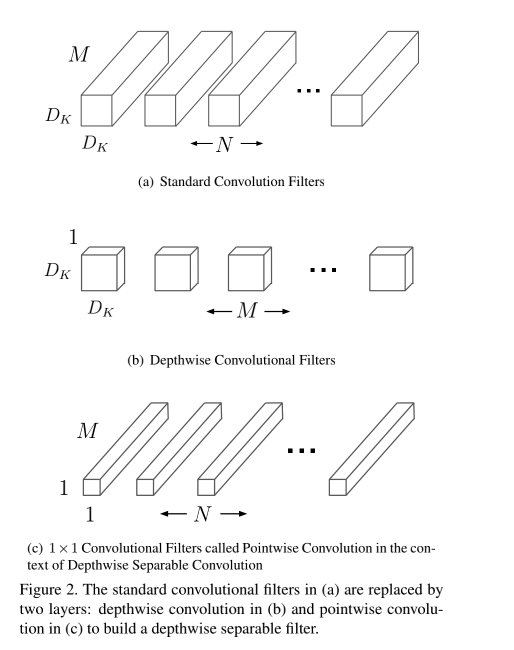

• depthwise convolution：每个卷积核负责一个输入通道的卷积，图 2b
• pointwise convolution：1x1xC 的形式，对 depthwise 得到的卷积特征进行点对点的特征聚合，图 2c

普通卷积是计算量：

• 假设输入特征图 $F$ 为 $D_F\times D_F\times M$，输出特征图 $G$ 为 $D_G\times D_G\times N$
• 普通卷积核 $K$ 的参数量为 $D_K\times D_K\times \times M\times N$
• 普通卷积核的计算量为 $D_K\cdot D_K\cdot M\cdot N\cdot D_F\cdot D_F$

深度可分离卷积的计算量：

• 输入特征图 $F$ 为 $D_F\times D_F\times M$，输出特征图 $G$ 为 $D_G\times D_G\times N$
• 首先对每个通道分别使用一个卷积核进行特征提取，计算量为 $D_K\cdot D_K\cdot M\cdot D_F\cdot D_F$
• 然后对得到的特征图使用 1x1 的卷积核进行特征融合，计算量为 $M\cdot N\cdot D_F\cdot D_F$
• 总的计算量为：$D_K\cdot D_K\cdot M\cdot D_F\cdot D_F+M\cdot N\cdot D_F\cdot D_F$

故使用深度可分离卷积的计算量和普通卷积的计算量之比如下：

$$\frac{D_K\cdot D_K\cdot M\cdot D_F\cdot D_F+M\cdot N\cdot D_F\cdot D_F}{D_K\cdot D_K\cdot M\cdot N\cdot D_F\cdot D_F}=\frac{1}{N}+\frac{1}{D_K^2}$$

1.2.2 网络结构

MobileNetV1 的结构如表 1 所示，下采样是使用步长为 2 的卷积实现的，共 28 层

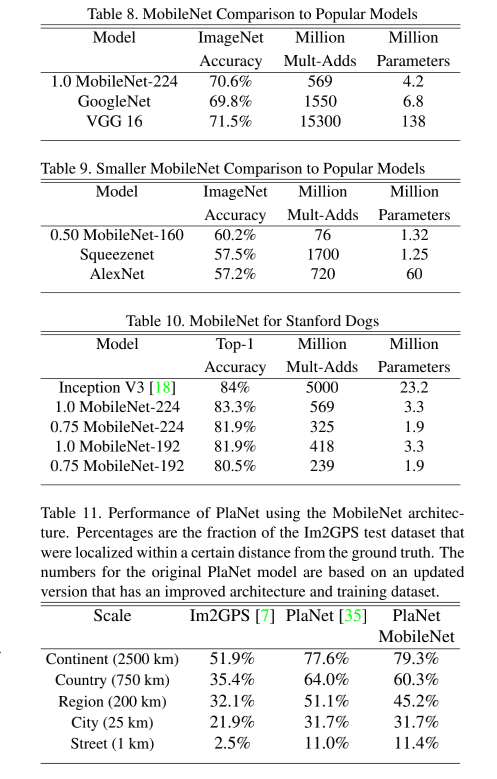

1.3 效果

二、MobileNetv2

论文：MobileNetV2: Inverted Residuals and Linear Bottlenecks

出处：CVPR 2018 | 谷歌

贡献：

• 提出了倒残差结构：先 1x1 升维，使用 3x3 提取特征，最后再 1x1 降维，和残差结构的先降维后升维的结构是反的
• 提出了线性瓶颈

2.1 背景

MobileNetV2 是在 V1 基础上的提升，在移动设备上不增加额外参数的情况下，效果带来了提升

2.2 方法

2.2.1 深度可分离卷积和倒残差结构

V2 依然使用的深度可分离卷积，深度可分离卷积相比普通卷积大约能够降低 $k^2$ 的计算量，V2 的卷积核为 3x3，所以大约比普通卷积计算量少 8~9 倍，准确率仅仅跌了很少。

在 ResNet 论文中，对于 50 层及以上的结构，作者选对其使用 1x1 卷积进行降维，然后通过 3x3 卷积提取特征，最后使用 1x1 卷积进行降维，这种操作可以降低计算量。

实验发现在 MobileNetv1 中，深度卷积核的参数较多为 0，也就是其卷积核没有发挥提取特征作用。那么作者先通过 1x1 卷积将维度上升，再使用深度卷积，深度卷积的输入输出通道数更高，就能够提取更多的信息。

2.2.2 线性瓶颈

线性瓶颈结构，就是末层卷积使用线性激活的瓶颈结构（将 ReLU 函数替换为线性函数），因为 ReLU 激活函数对低维信息会造成很大损失

2.2.3 模型框架

2.3 效果

三、MobileNetv3

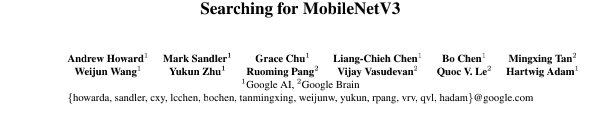

论文：Searching for MobileNetV3

出处：ICCV 2019 | 谷歌

贡献：

• 使用 NAS 的方法搜寻更适合移动 CPU 的结构
• 提出了 MobileNetV3-Large 和 MobileNetV3-Small，并引入了 h-swish 和 SE 等模块进行效果优化

3.1 背景

MobileNetV3 提出的目标就是为了实现移动设备上的模型的准确率和耗时的平衡。

• MobileNetV1 引入了深度可分离卷积，来代替传统卷积

• MobileNetV2 引入了线性瓶颈和反残差结构，来提升速度

• MobileNetV3 为了 NAS 来搜寻更合适的网络，并且引入了 Swish 非线性方法的优化版本 h-swish 和 SE 模块，建立更高效的网络

3.2 方法

3.2.1 NAS

这里使用 NAS 的目的是搜寻到更适合移动设备平台的 block 结构

3.2.2 网络优化

1、重新设计计算复杂的层

NAS 得到搜寻的结构后发现，前面几层和后面几层计算复杂度很高，做了一些修整：

• 精简 last stage：V2 的倒残差网络，在最后一层使用的 1x1 卷积来升维，会造成很大的延时，为了降低延时和保留高维特征，移除掉了一些层，不需要使用瓶颈层来降低计算量了，如图 5 所示，降低了 7ms 延时，约占 11% 的允许时间，几乎没有精度的损失
• 降低卷积核数量并且使用不同的激活方式来降低冗余：还有一个很大的耗时点在于初始卷积，初始的图很大，使用卷积核数量是 32 个，所以减少了第一个卷积层的卷积核个数（32—>16），并且在该层使用 hard swish 非线性激活，能在减少卷积核的个数的同时保持准确率（和使用 32 个卷积核并在该层使用 ReLU 是的效果比），计算量反而会降低，检测速度更快

2、非线性激活的改进

swish 的形式如下：

使用 swish 的有个问题，sigmoid 函数计算量很大，所以 V3 使用 piece-wise linear hard analog （$\frac{ReLU6(x+3)}{6}$）来代替 sigmoid，故 hard-swish 形式如下，对比效果如图 6：

3、引入 SE 模块

在 V3 中使用 SE 模块，因为SE结构会消耗一定的时间，所以作者在含有 SE 的结构中，将 expansion layer 的 channel 变为原来的 1/4，这样作者发现，即提高了精度，同时还没有增加时间消耗。并且SE结构放在了depthwise 之后。实质为引入了一个 channel 级别的注意力机制。

4、不同大小的模型设计

V3 设计了两种体量的模型，Large 和 Small，都是经过 NAS 和优化后的。

3.3 效果

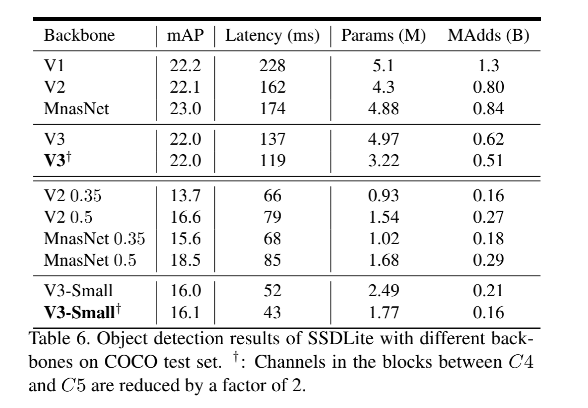

检测：

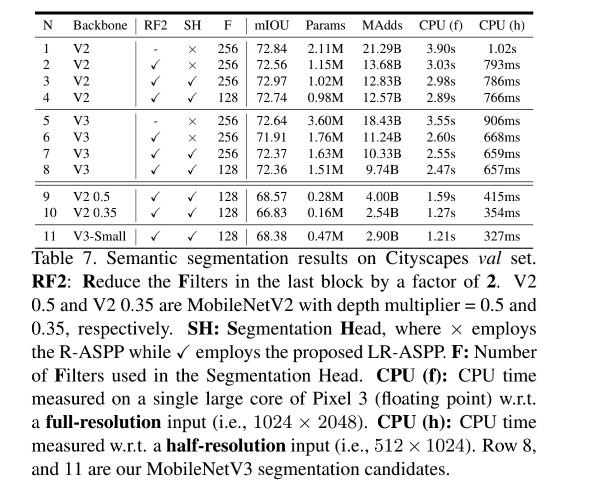

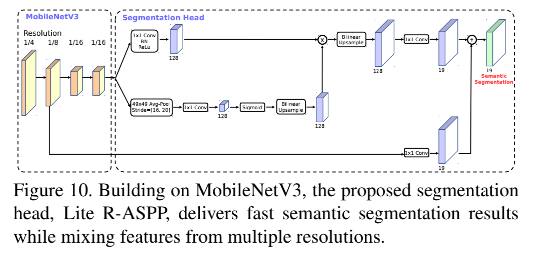

分割：
