【线检测】1、Towards Light-weight and Real-time Line Segment Detection

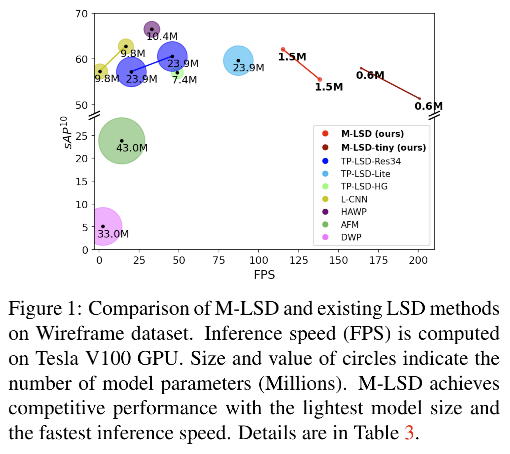

线检测目前的排名（20210715）：

paper with code的整理如下：

https://paperswithcode.com/sota/line-segment-detection-on-wireframe-dataset

F1 score 在 0.8以上的有四个，由高到低分别为：LETR>ELSD>HAWP>M-LSD

LETR code：https://github.com/mlpc-ucsd/LETR

ELSD code: None

HAWP code: https://github.com/cherubicXN/hawp

M-LSD code: https://github.com/lhwcv/mlsd_pytorch

一、背景

现有的基于深度学习的 line segment detection (LSD) 方法，大都使用大体量的模型，时间消耗较大，这就限制了该种方法在实时场景下的应用。

线检测或角点检测都是很重要的 low-level 任务，是姿态估计、3D 识别、图像匹配、线到框架的生成等任务的基础。

但这种模型往往由于模型大小和算力的影响，难以在移动端部署，所以，如何来平衡速度和准确率，是该文章想要解决的问题。

使用深度学习来做线检测的方法主要有三个类型：

• Top-down[30]：先检测包含线段的区域，然后通过 squeeze region 来预测线段
• Bottom-up[10,11,31,35,36]：首先检测junctions，然后把这些点汇聚成线段，最后使用分类/聚合等方式来验证是否为线段
• Tri-Points（TP)：[12] 提出了 TP 的表示方法，去掉了耗时的 line proposal 和 verification 的步骤。

二、动机

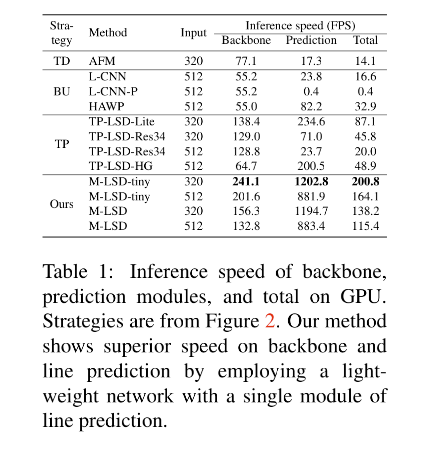

Tabel 1 展示了一些 real-time 的方法，虽然这些方法是为了实时而提出的，但仍然依赖于GPU，因为这些方法大都使用了庞大的backbone（Res50/hourglass/U-net）。这样的形式使得这些方法难以部署到算力受限的平台。所以本文作者提出了一个可以在 Mobile 设备上部署的方法，Mobile LSD（M-LSD)。

三、方法

M-LSD 的初衷是为了实现准确率和速度的平衡，故其：

• 使用轻量级backbone，减小了用于线预测的模型大小
• 使用了额外的训练方式（SoL augmentation && geometric learning) 来捕捉几何信息

3.1 Light-weight backbone

作者建立了两种模型：

• light: M-LSD（输入 64-channels）
• lighter: M-LSD tiny (输入 96-channels）


结构：encoder-decoder

• encoder：MobileNetV2 (block 1~11)
• decoder：使用 3 种 block 的组合
  • A: 第12层和第14层的结构：把从第11层上采样的结果和第7层的结果进行concat，13层上采样的结果和第4层的结果进行concat。
  • B: 第13层和第15层的结构：残差结构
  • C: 第16层的结构：卷积结构

输入输出大小：

• 输入：$H\ast W\ast 3$
• 输出：$H/2\ast W/2\ast 16$

不同 channel 的不同任务：

• TP maps：7个，包括1个length map, 一个 degree map，1 个center map，4个 displacement map
• SoL maps: 7个，和 TP maps 的构成一样
• Segmentation maps：2个，1 个 junction map，1 个 line map

3.2 Line Segment Representation

线段的表达方式决定了如何生成线段并且会很大的影响 LSD 的效果

作者使用 [12] 中提出的 TP 表达方式，即使用3个 key-points 来描述一条线：

• start：$l_s$
• center: $l_c$
• end points: $l_e$

起始点和终止点是使用和中间点有关的位移向量 $(d_s,d_e)$ 表示的，如图4a所示：

生成线的过程，就是把中心点和位移向量转化成一个线段的过程：

• Center point 和 位移向量的训练：使用 1 个 center map，4 个位移 maps
• Center point的获得：Center map 的真值生成过程如下，center point 的位置是在全零的map上标记的，然后使用3x3的高斯核来进行尺度缩放。在生成线的过程中，作者在 center map 上使用 NMS 来得到精确的 center point。
• 线段的生成：使用得到的 center point 和位移向量，使用上面的公式来计算得到
• 训练 center map的损失函数：weighted binary cross-entropy loss，但由于前景和背景的极度不平衡，easy negative 占据了很大的空间，降低了 WBCE 的效果。所以作者把前景和背景的loss分开了，如下所示：

  • $I(p)$：1 → 当真值为非零；0 → 当真值为零
  • $\sigma$：sigmoid 函数
  • $W(p)$：GT 中的像素值
  • $F(p)$：特征图中的像素值
  • center loss $L_{center}=l_{cls}(C)$，其中C是 center map，且 $({\lambda }_{pos},{\lambda }_{neg})=(1,30)$
  • 位移 loss $L_{disp}$：smooth L1

3.3 SoL Augmentation

为了增加更多的长度变化更广泛的线段用于训练，作者提出了线段 (SoL)增强。

原因在于：

在某些情况下，学习带有中心点和位移向量的线段可能是不够的，比如线段可能太长，无法在感受野内处理，或者两个不同线段的中心点彼此太近。

做法：

SoL 是将和其他线段有重叠的想到进行了切分，

3.4 Learning with Geometric Information

为了提升预测的效果，作者使用了多个不同的线段几何信息来提升学习的效果：

• matching loss
• junction and line segmentation
• length and degree regression

3.4.1 Matching Loss

在使用 TP 的方式表达线段的前提下，分别使用 center 和 displacement（位移）loss 来优化是自然而然的。

但是，这两者耦合的信息却没有被使用上

所以，作者提出了 matching loss，可以利用 ground truth 的耦合信息，同时在 TP 和 SoL maps 中使用。

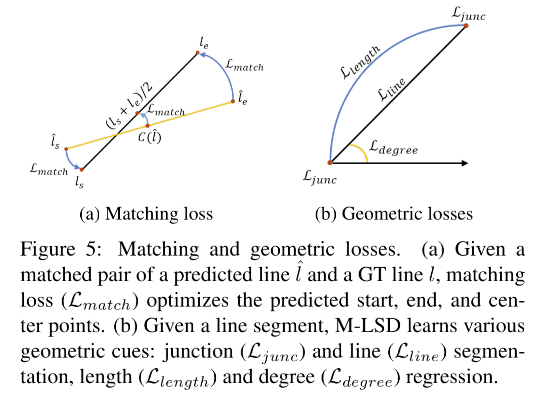

如图5a所示，matching loss 会促使生成的线段更像和它匹配上的真值线段，即会优化起始点、终止点、中点，$\hat{l}$ 表示预测，$l$ 表示真实线段。

• 首先，可以通过线生成的过程产生 endpoint
• 然后，计算预测的 endpoint 和真实 endpoint 的欧氏距离 $d(.)$
• 之后，使用阈值判断的方式，匹配预测的线段和真实线段，$\gamma =5$，得到一系列的匹配线段对儿

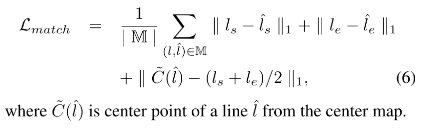

• 最后，使用 L1 loss，来最小化匹配对儿的几何距离，包括起始点、终止点、中点：

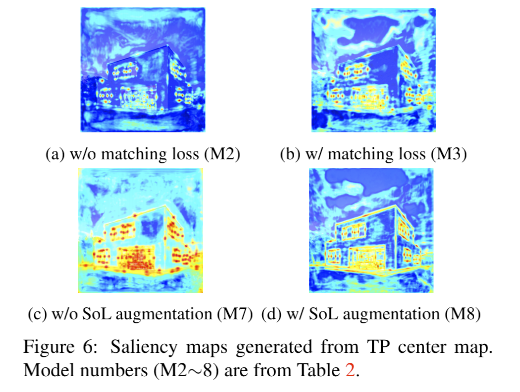

• 如图6a，不带 matching loss 的特征图中，对 center point 的关注较少
• 如图6b，带 matching loss 的特征图中，对 center point 的关注更强些

3.4.2 Junction and Line Segmentation

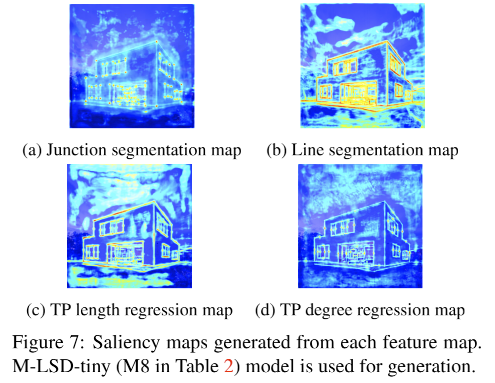

学习 junction 和 line segment 的 segmentation map 是空间中非常重要的线索，所以，M-LSD 包含了两个 segmentation maps，1 个 junction map，1 个 line map。

junction GT：使用高斯核来缩放得到，$L_{junc}=l_{cls}(J)$，J 为 junction map

line GT：二值化 map，$L_{line}=l_{cls}(E)$，E 为 line map

总 loss：$L_{seg}=L_{junc}+L_{line}$

3.4.3 Length and Degree Regression

位移向量可以从线段的 length 和 degree 来推断得到，所以可以作为位移 map 的一个额外的几何信息。

作者从 GT 中计算 length 和 degree，并且在每个 GT map 中标记每个线段的中点。然后把 3x3 区域内的所有点都设置成相同的像素值。

loss：都使用 L1 loss

3.5 Final Loss Function

TP map 的 loss：

SoL map 的 loss：

四、效果

4.1 数据集和测评指标

Wireframe：5000 training，462 testing

YorkUrban：102 testing

训练数据集：Wireframe

测试数据集：Wireframe testing + YorkUrban

测评指标：

• $F^H$：heatmap-based metric
• $sAP$： structural average precision
• $LAP$： structural average precision

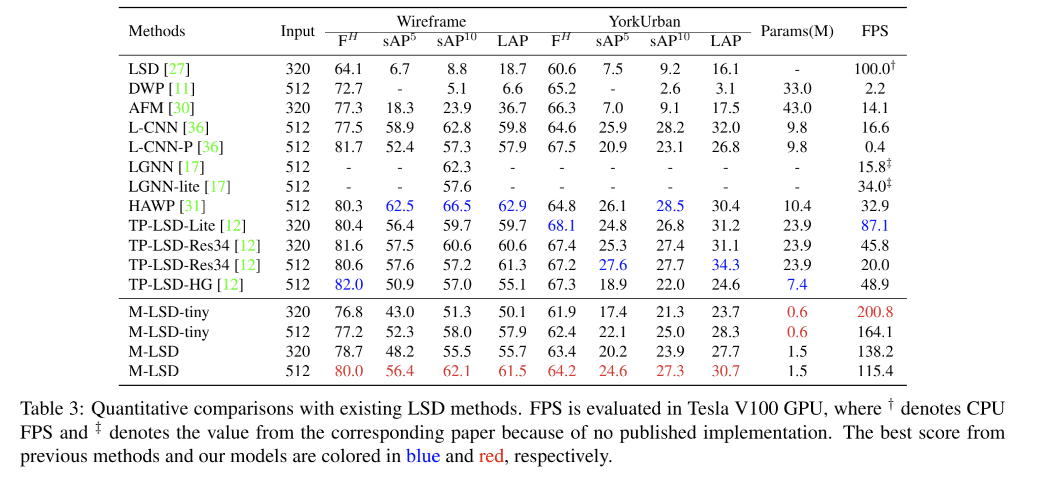

4.2 和其他方法的对比

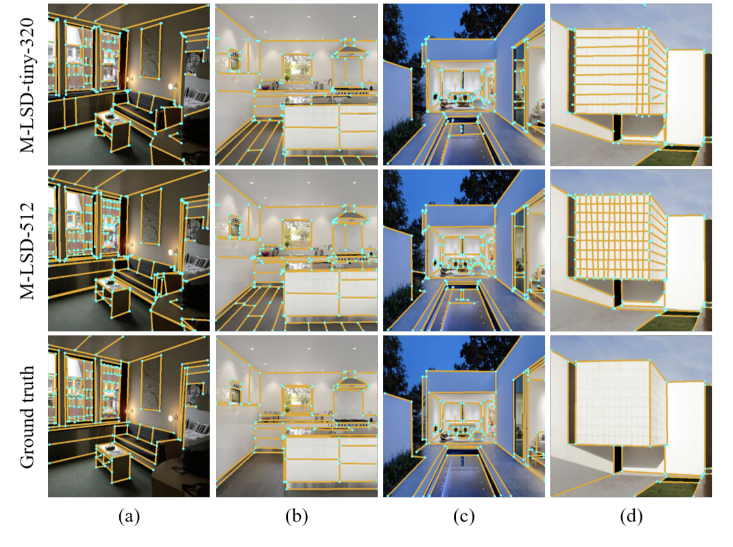

可视化：蓝色为 junction，橘色为 line

五、代码

5.1 Wireframe 标注数据提取

数据下载：https://drive.google.com/file/d/18totta2M57jqOuimusI041SlIvYDSmZb/view

json 文件下载：https://drive.google.com/u/0/uc?id=18totta2M57jqOuimusI041SlIvYDSmZb&export=download

wireframe 数据集也有用npz形式存储的，每个图片的标注信息保存在一个 npz 文件里边：

以第一张图为例，读取 npz 里边的信息：

import numpy as np

npz_path = './wireframe/train/00030043_0_label.npz'
npz_data = np.load(npz_path)
print('npz_data:', npz_data.files)
>>>
'npz_data:', ['jmap', 'joff', 'lmap', 'junc', 'Lpos', 'Lneg', 'lpos', 'lneg']

其中：

jmap: [J, H, W]    Junction heat map (H and W are 4x smaller)
joff: [J, 2, H, W] Junction offset within each pixel (Not sure about offsets)
lmap: [H, W]       Line heat map with anti-aliasing (H and W are 4x smaller)
junc: [Na, 3]      Junction coordinates (coordinates from 0~128 => 4x smaller.)
Lpos: [M, 2]       Positive lines represented with junction indices
Lneg: [M, 2]       Negative lines represented with junction indices
lpos: [Np, 2, 3]   Positive lines represented with junction coordinates
lneg: [Nn, 2, 3]   Negative lines represented with junction coordinates

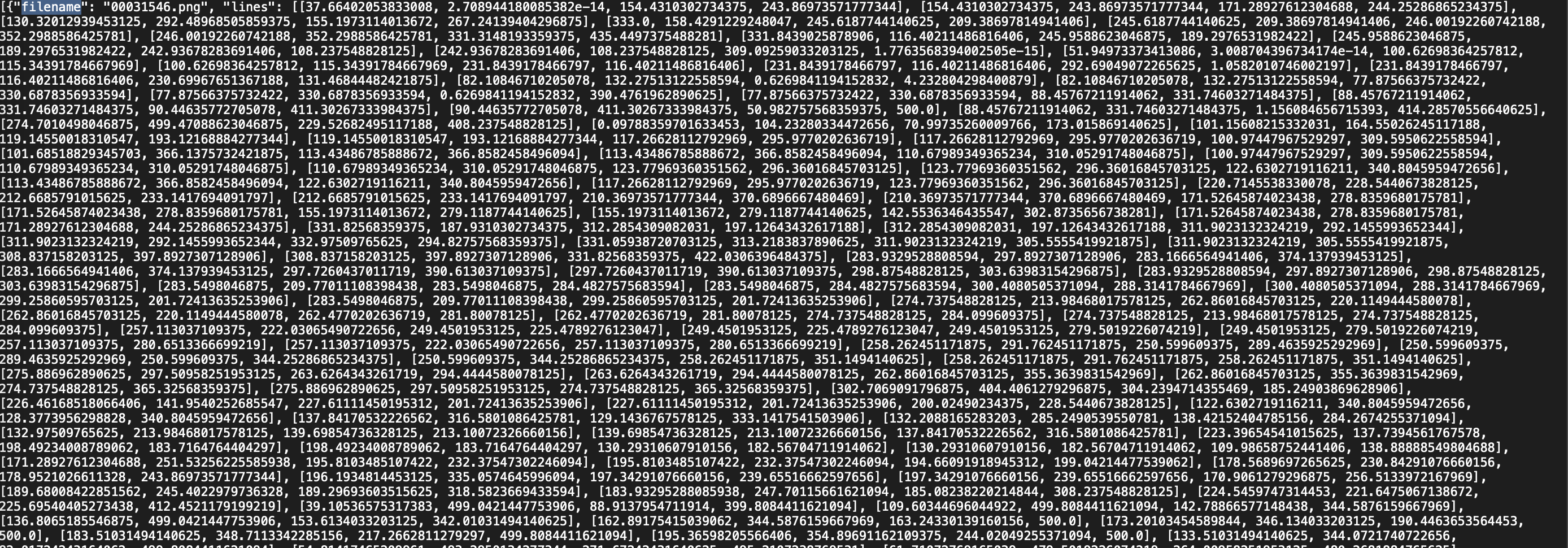

此处使用 json 格式的标注数据来进行训练

• filename
• lines
• heights
• widths

5.2 YorkUrben 数据集

数据集下载路径：https://www.dropbox.com/sh/qgsh2audfi8aajd/AAAYNbaLAuLN-JfSP7Y4qJWna?dl=0&preview=YorkUrbanDB.zip

json 下载路径同 wireframe

5.3 MLSD 模型结构

MobileV2_MLSD(
  (backbone): MobileNetV2(
    (features): Sequential(
      (0): ConvBNReLU(
        (0): Conv2d(3, 32, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
        (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        (2): ReLU6(inplace=True)
        (max_pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
      )
      (1): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=32, bias=False)
            (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): Conv2d(32, 16, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (2): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (2): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(16, 96, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(96, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(96, 96, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), groups=96, bias=False)
            (1): BatchNorm2d(96, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(96, 24, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(24, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (3): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(24, 144, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(144, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(144, 144, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=144, bias=False)
            (1): BatchNorm2d(144, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(144, 24, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(24, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (4): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(24, 144, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(144, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(144, 144, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), groups=144, bias=False)
            (1): BatchNorm2d(144, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(144, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (5): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(32, 192, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=192, bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(192, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (6): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(32, 192, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(192, 192, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=192, bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(192, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (7): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(32, 192, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(192, 192, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), groups=192, bias=False)
            (1): BatchNorm2d(192, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(192, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (8): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(64, 384, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(384, 384, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=384, bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(384, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (9): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(64, 384, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(384, 384, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=384, bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(384, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
      (10): InvertedResidual(
        (conv): Sequential(
          (0): ConvBNReLU(
            (0): Conv2d(64, 384, kernel_size=(1, 1), stride=(1, 1), bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (1): ConvBNReLU(
            (0): Conv2d(384, 384, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=384, bias=False)
            (1): BatchNorm2d(384, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
            (2): ReLU6(inplace=True)
            (max_pool): MaxPool2d(kernel_size=1, stride=1, padding=0, dilation=1, ceil_mode=False)
          )
          (2): Conv2d(384, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (3): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
        )
      )
    )
  )
  (block12): BlockTypeA(
    (conv1): Sequential(
      (0): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU(inplace=True)
    )
    (conv2): Sequential(
      (0): Conv2d(32, 64, kernel_size=(1, 1), stride=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU(inplace=True)
    )
  )
  (block13): BlockTypeB(
    (conv1): Sequential(
      (0): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
      (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
    (conv2): Sequential(
      (0): Conv2d(128, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
  )
  (block14): BlockTypeA(
    (conv1): Sequential(
      (0): Conv2d(64, 32, kernel_size=(1, 1), stride=(1, 1))
      (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU(inplace=True)
    )
    (conv2): Sequential(
      (0): Conv2d(24, 32, kernel_size=(1, 1), stride=(1, 1))
      (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU(inplace=True)
    )
  )
  (block15): BlockTypeB(
    (conv1): Sequential(
      (0): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
    (conv2): Sequential(
      (0): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
  )
  (block16): BlockTypeC(
    (conv1): Sequential(
      (0): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(5, 5), dilation=(5, 5))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
    (conv2): Sequential(
      (0): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
    )
    (conv3): Conv2d(64, 16, kernel_size=(1, 1), stride=(1, 1))
  )
  (block17): BilinearConvTranspose2d(16, 16, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), output_padding=(1, 1))
)
(Pdb)
