做硬件快速识别电路板故障元件技巧

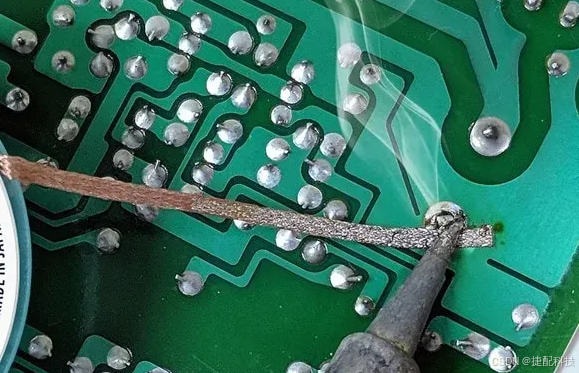

在电子设备的维修与检测中，如何快速准确地识别哪个零件坏了是一项关键技能。下面为您详细介绍七个常见的故障排查要点。

一、电容故障

电容损坏在电子设备故障中极为常见，尤其是电解电容。其故障表现多样，包括容量变小、完全失容、漏电和短路。电容在电路中的作用不同，故障特点也各异。在工控电路板中，数字电路居多，电容多用于电源滤波，用于信号耦合和振荡电路的相对较少。若开关电源中的电解电容损坏，开关电源可能不起振或输出电压滤波不良，导致电路逻辑混乱，表现为设备工作时好时坏或无法开机。在电脑主板上，常能看到电解电容鼓包现象，拆下测量容量会发现明显低于实际值。电容寿命与环境温度紧密相关，温度越高寿命越短，故应重点检查靠近热源的电容，如散热片旁及大功率元器件旁的电容。漏电严重、触摸烫手的电容必须更换。在检修时好时坏的故障时，排除接触不良后，多为电容损坏所致，更换电容往往能解决问题。

二、电阻故障

电阻虽数量众多，但损坏率并非最高。电阻损坏以开路最常见，阻值变大较少，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻。低阻值（100Ω 以下）和高阻值（100kΩ 以上）电阻损坏率较高，中间阻值的极少损坏。低阻值电阻损坏时往往烧焦发黑，易发现；高阻值电阻损坏时痕迹不明显。线绕电阻用作大电流限流，阻值不大，圆柱形线绕电阻烧坏时有的发黑或爆皮、裂纹，有的无痕迹；水泥电阻是线绕电阻的一种，烧坏时可能断裂，否则也无可见痕迹；保险电阻烧坏时有的表面炸掉一块皮，有的也无痕迹，但不会烧焦发黑。检修时，可先观察电路板上低阻值电阻有无烧黑痕迹，再根据电阻损坏特点，用万用表在电路板上直接量高阻值电阻两端阻值。若量得阻值比标称值大，该电阻肯定损坏；若比标称值小，一般可忽略。

三、运算放大器故障

判别运算放大器好坏对许多电子维修者有一定难度。理想运算放大器具有 “虚短” 和 “虚断” 特性，在闭环（负反馈）下工作才能保证线性运用。判断器件好坏，需先分清其在电路中是作放大器用还是比较器用。若作放大器用，正常工作时同向输入端和反向输入端电压相等，差别仅 mv 级，若超过 0.5V 则必坏无疑。若作比较器用，则允许同向输入端和反向输入端不等，可根据电压输出规则判断其好坏，无需使用代换法，也无需拆下芯片即可判断。

四、SMT 元件故障

一些贴片元件非常细小，用普通万用表表笔测试检修不便，易短路且对涂有绝缘涂层的电路板难以接触到元件管脚金属部分。可采用简便方法：取两枚最小号缝衣针，与万用表笔靠紧，用细铜线将表笔和缝衣针绑在一起并焊牢，这样带有细小针尖的表笔可刺破绝缘涂层，避免短路，方便检测 SMT 元件。

五、公共电源短路故障

电路板公共电源短路故障令人头疼，因众多器件共用电源，每个用此电源的器件都有短路嫌疑。元件不多时可采用 “锄大地” 方式查找短路点，元件多时则需更好的方法。推荐使用电压电流皆可调的电源（电压 0 - 30V，电流 0 - 3A），将开路电压调至器件电源电压水平，电流调至最小，加在电路电源电压点，如 74 系列芯片的 5V 和 0V 端，慢慢增大电流，用手摸器件，发热明显的往往就是损坏元件，但操作时电压不能超过器件工作电压且不能接反，以免烧坏其他好器件。

六、板卡故障

工业控制中板卡使用增多，金手指插入插槽的方式易因环境恶劣导致接触不良故障。此时，用橡皮擦在金手指上反复擦拭，清理污物后再试机，可能就解决了问题，方法简单实用且能节省更换板卡的高昂费用。

七、电气故障

时好时坏的电气故障概率较大的情况包括：接触不良，如板卡与插槽接触不良、缆线内部折断、线插头及接线端子接触不好、元器件虚焊等；信号受干扰，数字电路在特定条件下可能因干扰或电路参数变化而出错；元器件热稳定性不好，电解电容首当其冲，其次是其他电容、三极管、二极管、IC、电阻等；电路板上有湿气、尘土，其导电且阻值随热胀冷缩变化，会改变电路参数引发故障；软件因素也需考虑，电路中一些参数由软件调整，若裕量调得太低处于临界范围，当机器运行工况符合软件判定故障的条件时，就会出现报警。掌握这些要点，能更高效地排查电子设备故障，快速识别损坏零件，提高维修效率和准确性。
