建议收藏，电路板所有通用标记整理

电路板上的英文除了英文字母加数字表示元器件编号以外，还有一些信号的标注，比如VCC,VDD,GND之类的，我们经常可以在电路板上看到这样的英文，那么它们代表什么意思呢？下面请随我一起来解读一下。

在这之前，我们先将常用元器件所代表的字母来熟悉一下。规则是字母加数字编号，表示编号为几的元器件，比如R100，表示编号为100的电阻。下面是一些常用的。

电阻用R来表示。

电容用C来表示。

电感使用L来表示。

三极管或场效应管一般用Q或VT来表示 。

集成电路一般用U或IC来表示。

稳压二极管常用ZD来表示。

普通二极管则用D来表示。

开关用SW来表示。

晶振用Y来表示。

单向晶闸管用SCR来表示。

双向晶闸管用TRIAC来表示。

电位器一般用RP来表示。

保险管用FUSE来表示。

整流桥用DB来表示。

电机一般用M来表示。

变压器一般使用T来表示。

热敏电阻一般使用RT来表示。

当然还有很多，我暂时就想到这些。下面来看下，信号的英文都代表什么。

VCC，一般表示电源电压。

VDD，一般表示芯片工作电压。

VSS，表示电源低电位端。

GND，接地端。

CLK，表示时钟信号。

CS，表示片选信号。

EN，使能端，就是一个开关控制。

RX，表示接收数据，USB线中就有。

TX， 表示发送数据。

RESET ，复位。

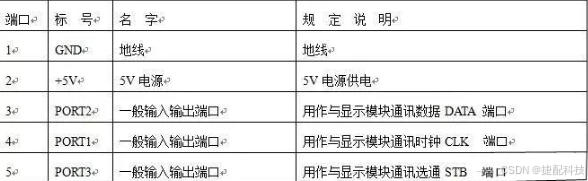

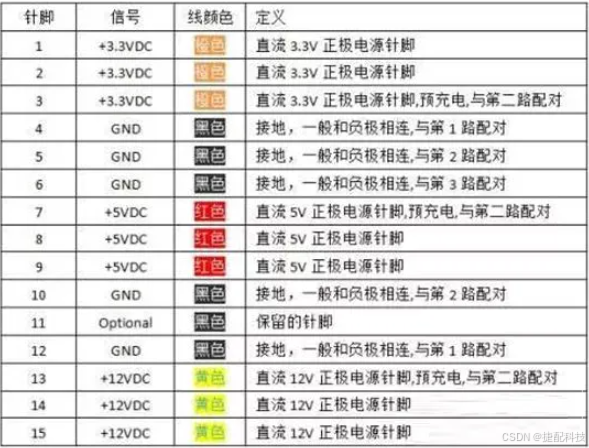

上面只是一点一点常用的信号标识，这种信号标识一般都在线路板上的接口处会有，下图中就是一个电源的接口定义。
