一文了解手机SIM卡原理电路

SIM 卡，全称为 Subscriber Identity Module，即用户识别卡。它是一张内置大规模集成电路的卡片，肩负着存储用户关键数据与信息的重任。

从结构上看，SIM 卡主要由微处理器 CPU、程序存储器 ROM、工作存储器 RAM、数据存储器 E2PROM 以及串行通信单元构成。其容量多样，常见的有 16K、32K、64K、128K、512K 等，当下 32K 较为普遍。在尺寸方面，主要有普通 SIM 卡（标准 SIM 卡，大卡），尺寸为 2515mm；Micro SIM 卡（小卡），大小是 1512mm；Nano SIM 卡，规格为 12.3*8.8mm。更早时期还有 Standard SIM（1FF），类似信用卡大小，如今的标准大卡对应早期的 Mini SIM。

SIM 卡存储着诸多重要数据。像以 134 - 139、158 等开头的 11 位手机号码；ICCID，这是 SIM 卡独一无二的识别号码，由 20 位数字组成；IMSI，即国际移动客户识别码，共 16 位，用于与手机号匹配；PIN1 是个人识别码，4 位长度，初始值多为 1234 或 0000，是 SIM 卡的密码，保障其安全，防止未经授权使用；PIN2 用于手机计费等特殊用途；PUK1 和 PUK2 分别是 PIN1 和 PIN2 的解锁号码，当 PIN 码错误输入三次后，SIM 卡自动上锁，手机无法联网，此时需输入对应的 PUK 码解锁。

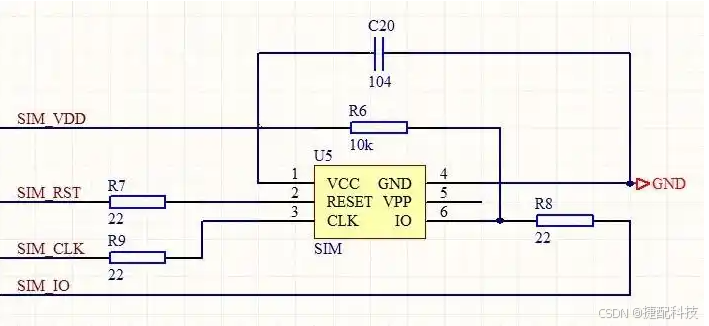

SIM 卡信号涵盖 VCC（电源，常用 1.8V/3V，5V 较少）、RST（复位）、CLK（时钟，频率 1 - 5MHz，典型 3.57MHz）、DATA（数据）以及 Presence（检测管脚，部分 SIM 卡槽无此管脚）。带热插拔功能的项目需用有 Presence Pin 脚的卡槽，其默认高电平，插卡时变为低电平，MCU 借此判断 SIM 卡状态。

手机插入 SIM 卡的检测原理基于物理金属触片的形变，使卡检测引脚（USIM_Persence）电平改变。热插拔功能让手机开机时插入 SIM 卡也能正常工作与识别，如今手机大多支持，需配备特定 SIM 卡槽，软件依卡状态执行检卡或停卡动作。

SIM 卡电路 layout 极为关键。TVS 应置于相应 Pin 脚附近，滤波电容同理；SIM 信号走线宜在内层且一组并行，远离 RF 等敏感信号；SIM 卡槽摆件要与 GSM 天线保持距离，且信号走线不宜过长。

针对 SIM 卡掉卡问题，可从多方面排查。先检查 SIM 卡槽与卡的接触，如更换卡槽、处理 Pin 脚或清洁接触弹片；尝试更换 SIM 卡，排除个别卡与平台的兼容问题；考虑 RF 信号干扰，用导电布包裹 SIM 卡座或张贴吸波材料；还可用示波器抓取 SIM 信号波形，但因其通信速率高，测量可能不够精准。遇到掉卡问题需多试验、多探索，必要时寻求平台技术支持，以精准定位并解决问题，确保 SIM 卡正常稳定运行，为用户的移动通讯体验保驾护航。
