PCB开路故障：电子工程师必须了解的“断线“危机

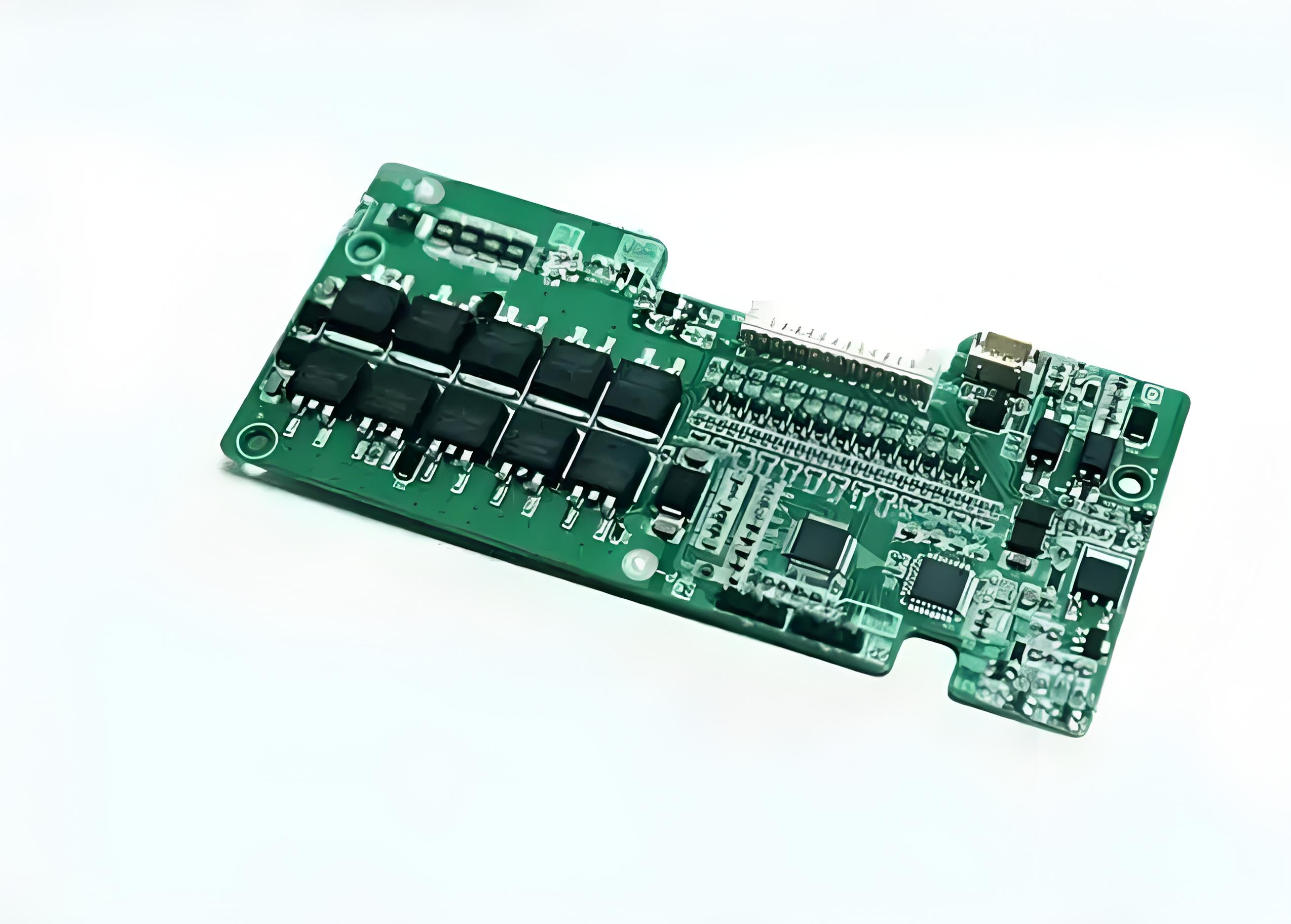

工程师们在故障分析中发现，电池管理模块的电流采样电路出现开路，导致充电电流失控。这个价值数亿元的教训，将PCB开路故障这个隐形杀手推到了台前。

第一章 认识开路故障：电子世界的"断桥"

1.1 什么是真正的开路故障？
在工程实践中，开路故障必须满足三个条件：

两点间直流电阻＞10MΩ（符合IPC-A-600标准）

高频信号完全反射（VSWR＞10:1）

故障点温差＞5℃（红外热成像观测）

1.2 开路故障
根据故障机理可分为：

机械性开路：如钻孔损伤、弯曲断裂

化学性开路：如电化学迁移、腐蚀

热力学开路：如热应力断裂、焊点疲劳

第二章 制造过程中的"罪证"

2.1 钻孔工序的"精准失误"
在某军工PCB厂的工艺记录中，我们看到了这样一组数据：

使用直径0.2mm钻头时

主轴径向跳动＞25μm

钻孔位置偏差＞50μm

导致10%的过孔出现铜箔撕裂

"这就像用钝刀做显微手术，"工艺工程师王工说，"再好的设计也经不起这样的加工。"

2.2 电镀工序的"偷工减料"
深圳某上市公司的内部报告显示：

标准要求孔铜厚度≥25μm（Class 3）

实际检测均值仅18μm

最薄处仅12μm

热循环测试后开路率高达15%

第三章 设计环节的"先天缺陷"

3.1 那些被忽视的设计规范
在分析某通信设备故障时发现：

设计线宽0.1mm

实际蚀刻后仅0.07mm

电流密度超标2.8倍

工作3年后出现电迁移开路

"设计规则不是限制，而是保护，"资深Layout工程师张工强调，"违反规则就是在埋雷。"

3.2 应力集中的"致命转角"
某医疗设备厂商的测试数据：

90°转角处应力集中系数3.2

45°转角处降为1.8

圆弧转角仅1.1

振动测试中90°转角开路率是圆弧的28倍

第四章 现场诊断的"刑侦技术"

4.1 非破坏检测"三件套"

红外热像仪：定位异常温升点（精度0.05℃）

时域反射计（TDR）：定位开路点（分辨率1mm）

X-ray检测：观察内部缺陷（分辨率5μm）

4.2 破坏性分析的"终极手段"
在某实验室的故障分析中：

聚焦离子束（FIB）制备样品

扫描电镜（SEM）观察断面

能谱分析（EDS）确定成分

最终确认是电化学腐蚀导致开路

第五章 修复技术的"外科手术"

5.1 修复方案

激光微焊：修复0.1mm以下线路（成功率＞90%）

纳米银浆：修复阻抗＜0.1Ω/cm²

导电高分子：适用于柔性电路修复

5.2 工艺参数实录
在某军工维修中心的记录中：

激光功率：8W

脉冲宽度：50ns

光斑直径：30μm

修复后电阻：＜20mΩ

通过1000次热循环测试

第六章 防患于未然的工程实践

6.1 设计阶段

关键线路冗余设计（双走线或网状走线）

应力缓冲结构（增加应变消除环）

工艺补偿设计（蚀刻补偿量优化）

6.2 生产过程的质量

首件检验制度（100%参数测量）

统计过程控制（CPK＞1.67）

可靠性测试（包括热冲击、振动等）

结语

"每个开路故障背后，都有十个被忽视的预警信号。"要真正解决开路故障，需要建立从设计到生产、从检测到维护的全流程质量防线。
