PCB拼板指南—为什么说它是制造效率密码？

PCB拼板就像精密的外科手术，既要保证每个"器官"功能正常，又要确保整体结构协调运作。今天我们就来拆解这项看似简单实则暗藏玄机的技术。

一、拼板前的三把标尺

1. 板材利用率核算
   计算拼板后的总面积与大料面积比值，通常要求达到85%以上。某款智能手表主板案例显示，采用3×4矩阵拼版后，板材成本降低28%。这里有个实用技巧：将异形板与标准板嵌套排列，能有效填补常规拼板产生的边角空隙。

2. 工艺边设计规范
   工艺边宽度建议5mm，需包含4个定位孔（直径2mm）和3个不对称分布的Mark点。某无人机飞控板因未在工艺边设置散热隔离带，导致波峰焊时热变形超标，这个教训提醒我们：带大功率器件的板子，工艺边需预留散热通道。

3. 设备适配参数
   主流贴片机对拼板宽度有硬性限制（西门子线≤260mm，富士线≤300mm）。某工业电源模块因拼板宽度超标2mm，导致无法上自动贴片线，被迫返工。建议设计时预留5mm安全余量。

二、五种核心拼板方案

1. V-CUT直线切割
   适用于规则矩形板，刀深控制在板厚1/3处。某LED显示屏驱动板采用双面V-CUT，拼板强度提升40%，分板良率从92%提升至98%。注意：器件距V-CUT线需≥0.5mm，否则分板时易损伤元件。

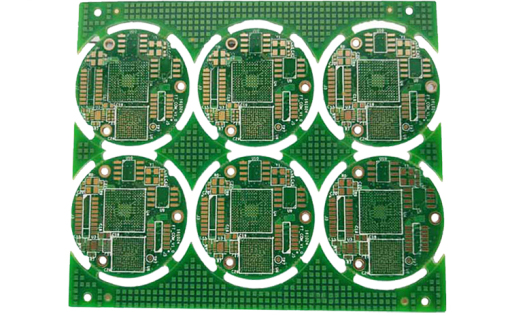

2. 邮票孔桥接
   针对异形板的最佳方案，孔径0.4-0.6mm，间距0.5-1mm。某智能门锁主控板采用梅花型邮票孔布局，分板毛刺减少70%。关键技巧：在邮票孔周围设置0.3mm阻焊开窗，可防止铜箔撕裂。

3. 阴阳板混拼
   将正反贴装板组合拼版，SMT效率提升50%。某蓝牙耳机充电仓方案采用该工艺，但需注意器件高度差控制在1.2mm以内，避免过炉时撞件。

4. 阶梯式嵌套
   在主板空隙嵌入小尺寸功能板，某智能家居中控案例显示材料利用率提升19%。需特别注意拼板间距≥3mm，防止铣刀路径干涉。

5. 模块化组合
   将数字板与模拟板混合拼版，通过工艺边实现物理隔离。某医疗设备主板采用该方案，EMC测试通过率提升35%。

​三、制造端的三重验证

1. 网络连通性检测
   使用飞针测试仪验证跨板信号完整性，某汽车电子案例中通过增加测试工艺边，将ICT覆盖率从85%提升至97%。

2. 热变形模拟
   采用ANSYS进行拼板热应力分析，某5G通信模块通过优化V-CUT角度，将回流焊变形量控制在0.1mm/m²以内。

3. 分板应力测试
   使用三坐标仪监测分板力度曲线，某军工级产品通过调整邮票孔数量，将机械应力降低至15N以下，避免焊点微裂纹。

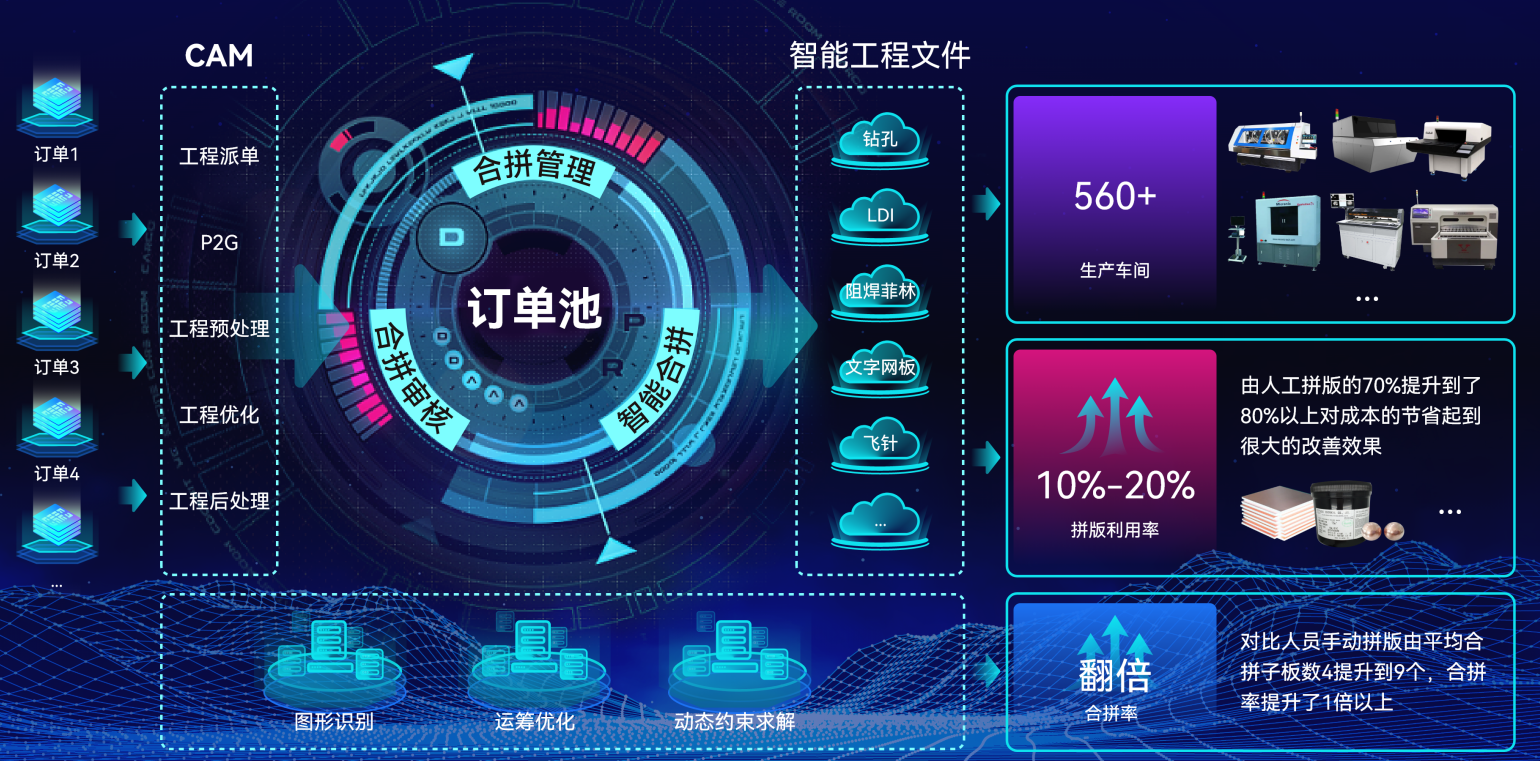

我们的智能拼板系统可自动检测器件安全间距，并提供板材利用率优化方案，帮助实现降本增效。通过专业DFM分析工具，能提前识别90%以上的拼板风险点，让复杂拼板设计变得简单可靠。
