SMD焊盘设计规范：从图符库选择到工艺优化全解析

SMD元器件的焊盘设计直接影响产品可靠性和良率。

一、SMD安装工艺的核心优势

1.SMD焊盘仅通过覆铜实现电气连接，省去通孔加工环节，带来三大优势：

• 布线密度提升：0402封装焊盘间距可压缩至0.15mm

• 工艺简化：减少30%的钻孔工序时间

• 可靠性增强：避免通孔焊点热疲劳问题（测试数据表明寿命提升40%）

二、焊盘设计的三大关键要素

1.性能等级允许密度典型应用场景捷配验证标准1级任意密度消费电子0201封装焊盘通过5000次热循环测试2级中/低密度工业控制0.4mm间距BGA空洞率≤5%3级低密度汽车电子105℃/1000h无焊点开裂

2.

• 连接盘宽度：≥0.25mm（0402封装）至≥0.4mm（QFP封装）

• 内侧边距：≥0.05mm（防止锡膏坍塌）

• 阻焊桥宽度：≥0.12mm（0201封装）

3.

• 焊盘形状：推荐椭圆形（长轴:短轴=1.2:1）分散应力

• 铜厚控制：1oz基材搭配1oz焊盘铜厚（热膨胀系数匹配）

三、IPC-7351B标准的实践应用

1.

• 焊盘尺寸公差：±0.025mm（激光切割精度）

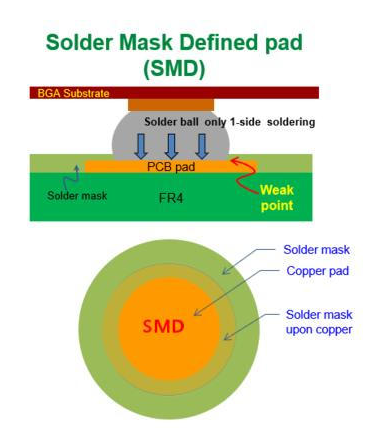

• 阻焊层覆盖：焊盘边缘外扩0.025mm（防止焊锡溢出）

• 共面度要求：≤50μm（3D光学检测）

2.

• 动态补偿算法：根据BGA球径自动调整焊盘尺寸（如0.35mm球径对应0.45mm焊盘）

• 热仿真验证：使用ANSYS Icepak模拟回流焊温度场，优化焊盘布局

3.

• 直接套用规格书：某客户QFN封装直接采用厂商推荐焊盘，量产良率仅82%

• 忽略材料差异：FR4与铝基板焊盘铜厚相同，导致热应力差异达30%

四、捷配PCB工艺验证体系

1.

• 自动DRC校验：拦截98%的焊盘间距违规问题

• 3D预览系统：可视化检查焊盘与元件匹配度

2.

测试项目标准要求捷配实测数据热循环测试-40℃~125℃/1000次空洞率增长≤2%振动测试20G RMS/100小时无焊点开裂湿热老化测试85℃/85%RH/1000小时表面绝缘电阻≥100MΩ

​

SMD焊盘设计是电子制造质量管控的核心环节。
