在CSDN论坛上的一篇博文中，作者详细介绍了如何在VIVADO中保存和打开ILA(InlineLogicAnalyzer)波形文件。通过file-export-export-ila_data步骤保存文件，然后使用TCL指令如open_hw、read_hw_ila_data和display_hw_ila_data来加载和显示波形数据，帮助用户在Modelsim中查看FPGA设计的调试信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CSDN论坛已经有人写了帖子，但是缺少关键步骤，再次进行补充。

原文链接：VIVADO如何打开.ila波形文件_vivado如何打开ila文件_刘小奔儿的博客-CSDN博客

首先先保存ila文件
依次点击 file - export - export - ila_data。可以保存为ila格式或者vcd格式（可以在modelism下转化为wlf文件后打开查看波形。）
打开保存后的文件
Vivado下载入ila波形：

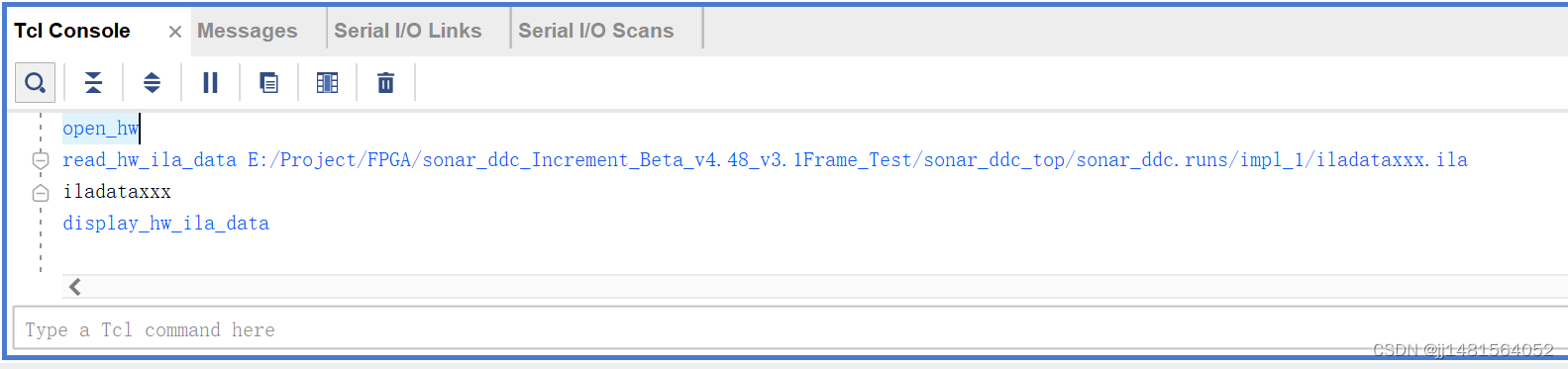

tcl指令：1.打开硬件管理器：open_hw
1.载入波形文件：（read_hw_ila_data 后面为ila文件的绝对路径）
read_hw_ila_data E:/Project/FPGA/sonar_ddc_Increment_Beta_v4.48_v3.1Frame_Test/sonar_ddc_top/sonar_ddc.runs/impl_1/iladataxxx.ila

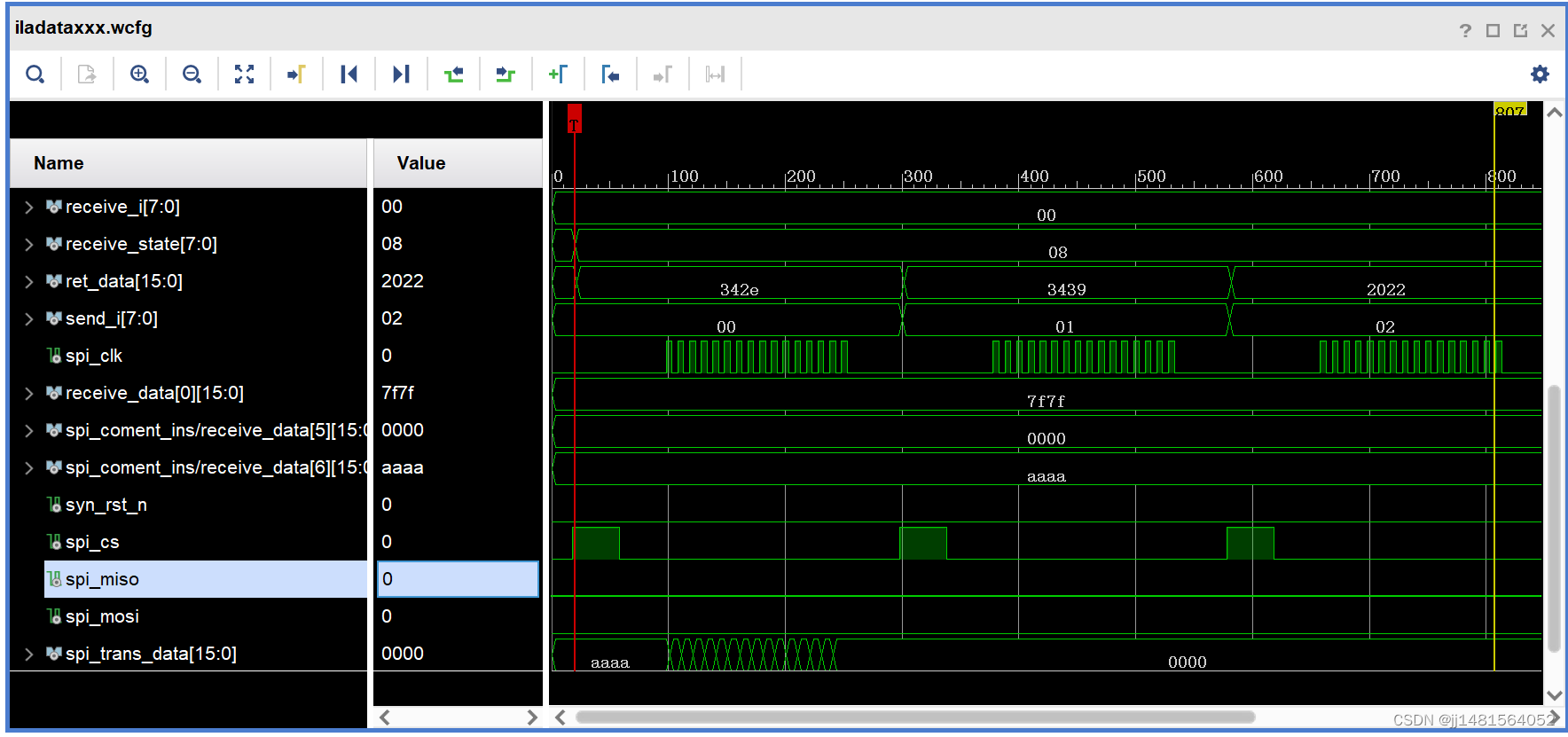

2.显示波形文件
display_hw_ila_data
