1、保存波形配置

再调试的过程中，我们会更改一些变量显示的先后顺序、颜色、进制表示。如果更改的较多，每次打开的时候都要重新配置一下会很麻烦。这里可以保存配置文件，下次打开对应的.wcfg文件即可使用上次保存的配置。
在这里插入图片描述

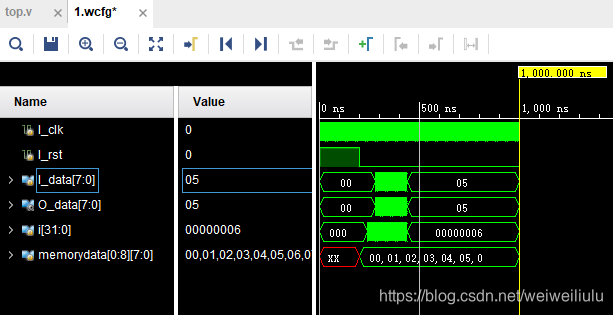

图最开始默认的仿真波形

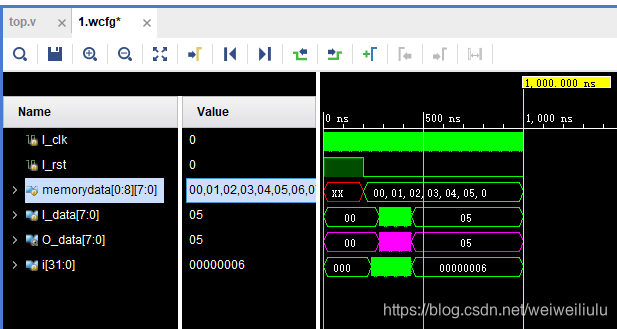

图更改了先后顺序和颜色
下面保存配置，看等会再打开是这样的不

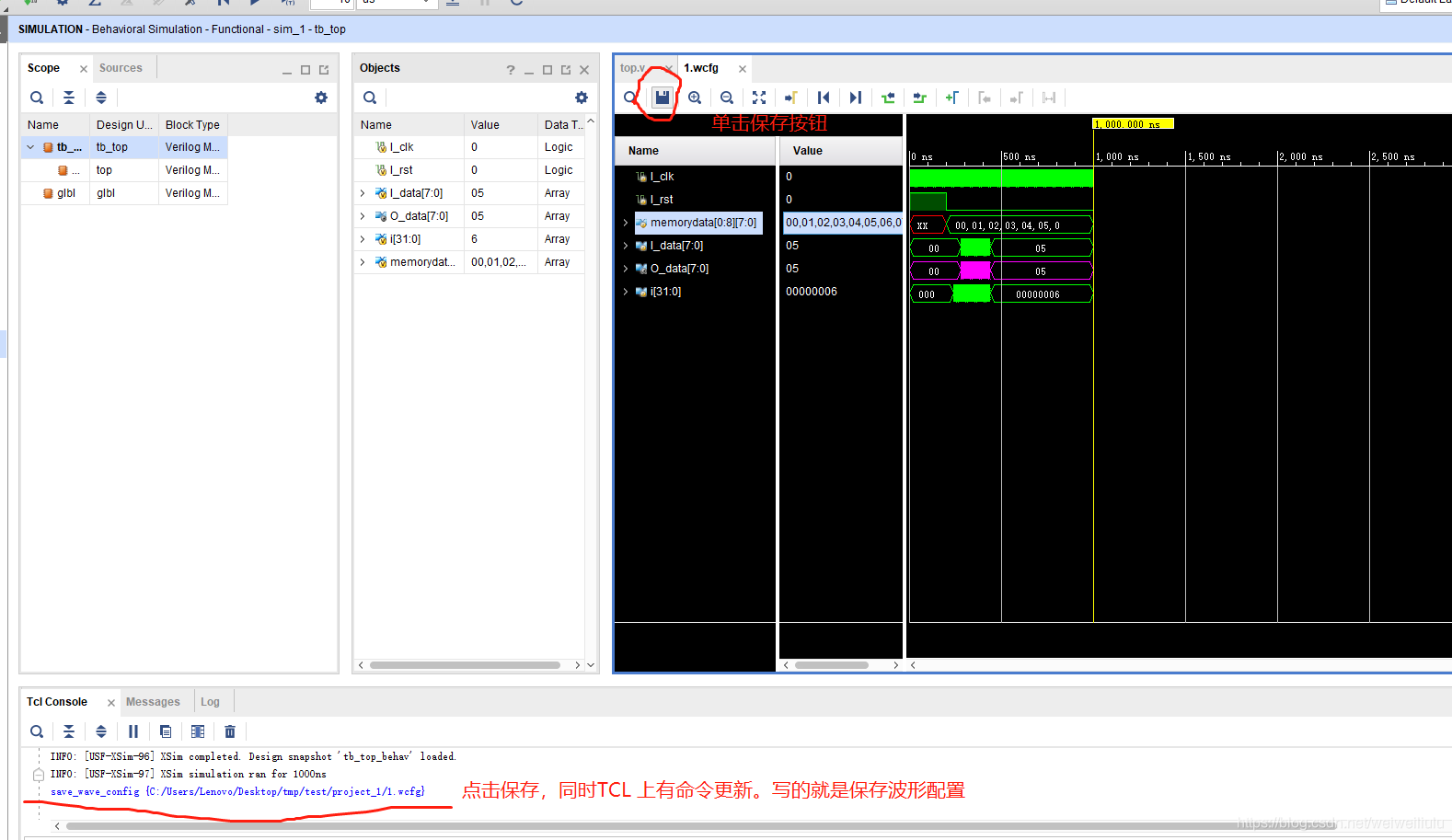

图波形配置的方法

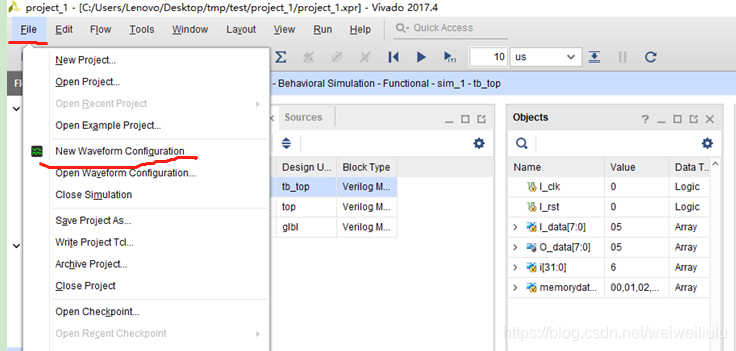

下一步，关闭波形文件，重新打开仿真，默认就是更新过的。如果显示的配置不是你想要的，可以找到你要使用的配置文件的路径，然后打开即可
在这里插入图片描述

2、保存仿真后的波形文件

有时候我们跑一个仿真会浪费很长的时间，希望仿真过一次以后直接保存，下次打开直接使用。
