vivado 使用波形 ILA 触发器和导出功能

使用波形 ILA 触发器和导出功能

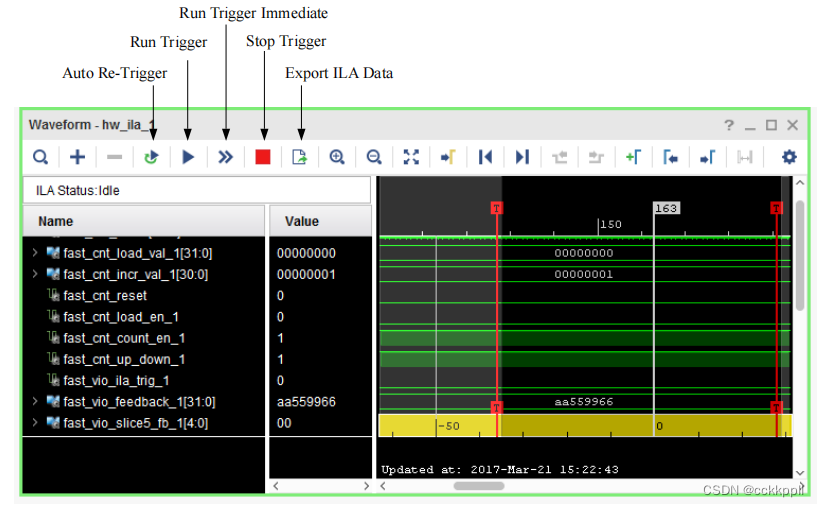

• 启用自动重新触发 ： 选中“ Waveform ”窗口工具栏上的“启用自动重新触发 (Enable Auto Re-Trigger) ”按钮即可在

成功完成触发 + 上传 + 显示操作后 ， 启用 Vivado IDE 以自动重新装备与“ Waveform ”窗口触发器关联的 ILA 核。

每次成功完成触发事件后 ， 对应于 ILA 核的“ Waveform ”窗口中显示的采集数据都会被覆盖。“自动重新触发

(Auto Re-Trigger) ”选项可搭配“运行触发器 (Run Trigger) ”操作和“立即运行触发器 (Run Trigger Immediate) ”操

作一起使用。单击“停止触发器 (Stop Trigger) ”按钮即可停止当前运行中的触发器。

• 运行触发器 (Run Trigger) ： 装备与“ Waveform ”窗口关联的 ILA 核 ，
