BMS电池管理系统框架简介

BMS主要任务:
电池状态检测、电池状态分析、电池安全保护、能量控制管理、电池信息管理


BMS通信:
储能系统内部通信包括BMS与EMS的通讯储能BMS与PCS的通讯储能BMS三层架构内部通讯。
储能系统中电池管理系统(BMS)与储能变流器(PCS)的通信直接影响系统的安全可靠运行,通过通信可以有效上送电池的健康状态请求正确的充放电功率,在电池故障时及时发送停机指令确保系统安全。
电池储能系统由储能电池、总控制器单元(BAMS)、电池模组管理(BMU)、电池组簇管理(BCMU)组成。


储能BMS与EMS的通讯
总控制器单元BAMS的显示屏显示整个PCS电池组单元的相关信息,并将相关信息通过以太网(RJ45)传递给监控系统EMS。信息内容包括电池单体信息,电池组信息电池簇信息
上传信息:BMS上传电池单体(或组)信息有:单体电池电压、电池组电压、充放电电流、单体最大SOC、单体最小SOC、单体最小SOH;电池组SOC、单体最大温度、单体最小温度环境温度,以及电池异常告警、保护等相关信息。
接收信息:BMS接收监控系统EMS下达的电池运行参数,如电压的保护设定值、报警设定值,温度的保护设定值、报警设定值,SOC的保护设定值、报警设定值等。
BAMS管理服务器支持MODBUS通讯规约,其中MODBUS需要定义专门的规约点表;通讯接口为网络RJ45通讯。

储能BMS与PCS的通讯
由于PCS只接了多组电池,所以BMS的数据汇总到BAMS,再由BAMS与PCS通信,实行单向传输,BAMS做主,PCS做从。
BMS发送信息:BMS发送的信息有电池的状态量及告警量等相关信息。包括电池组的最大SOC、最小SOC、电池组最大可充电量、最大可放电量、环境温度、电池最小SOH等。PCS接到BMS告警信息后应进行相应的保护动作。
通信接口:PCS与BMS间采用CAN或RS485通讯接口
硬节点信息:为了保护的及时可靠,储能系统留备了硬节点,BMS检测到电池系统达到保护限制时,BMS通过干节点将保护限制值发送给PCS。
(干结点:类同于硬接点,它们的不同之处是硬接点靠电压控制实现,干接点靠电流控制实现。干结点也指无源接点.只有接点输出,接点回路内部没有电源.干接点:属于硬接点,指的是这个硬点自身不带电。)

储能BMS三层架构内部通讯
BMS系统的三层架构分别是,电池模组管理层BMU、电池簇管理层BCMU、电池堆管理层BAMS;其中电池堆管理层我们也叫一个PCS电池单元管理层
        电池模组管理层叫BMU,有1路CAN2.0总线。由电池采集单元BCU和电池均衡单元BEU组成,采集电池的各种单体信息(电压、温度),计算分析电池的SOC和SOH,实现对单体电池的主动均衡,并将单体异常信息上传给电池组单元层BCMU;对外采用CAN2.0总线通信方式。
        电池簇管理层叫BCMU,有3路CAN2.0总线2路RS485(备用)总线。负责收集BMU上传的各种单体电池信息,采集电池组的各种信息(组电压、组温度)、电池组充电放电电流等,计算分析电池组的SOC和SOH,并将所有信息上传给电池堆单元层BAMS;采用CAN2.0总线通信方式。
        电池堆管理层叫BAMS,有1路以太网、2路CAN2.0总线和1路RS485(备用)总线。负责收集BCMU上传的各种电池信息,并将所有信息以RJ接口45上传给储能监控EMS系统;与PCS通信,将电池的相关异常信息发送给PCS(CAN或RS485接口),且配有硬件干节点对PCS
        为确保储能系统安全、可靠、稳定运行,需对各通讯端口加装静电防护,保护相关设备免受ESD、EFT和雷电浪涌的损害。

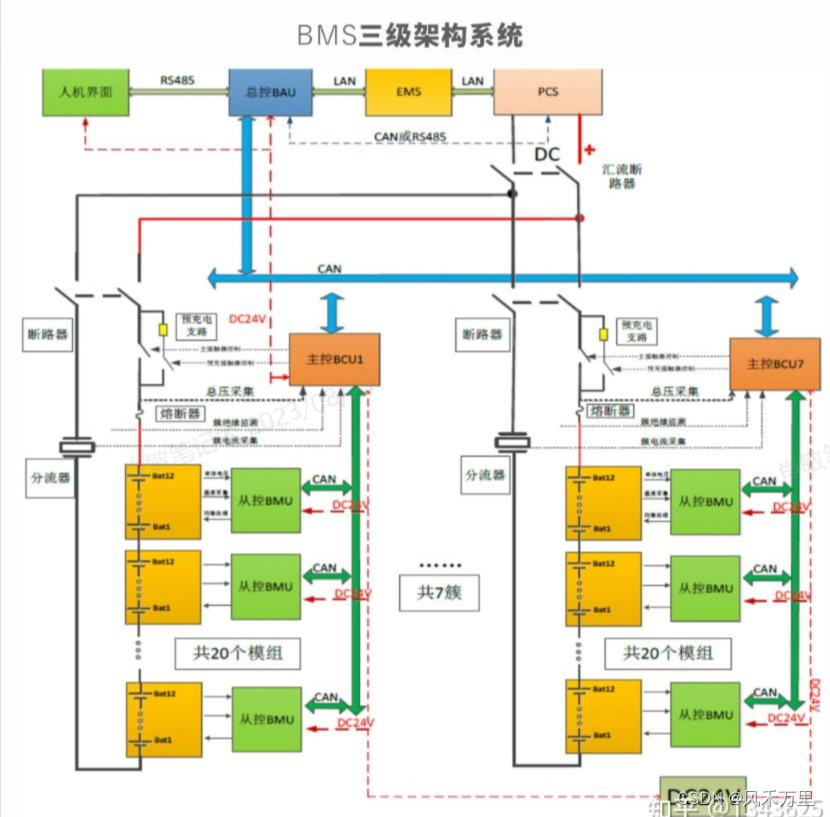

储能电站BMS典型三级架构
BMS通常采用三级架构(从控、主控、总控),实现从电池模组-簇-堆的分级管理和控制。下面对BMS系统的三级架构简单进行介绍。

第一级:电池管理单元(从控),通常叫做BMU(Battery Management Unit),由于没有严格的统一的标准称呼,有些厂家也把它称为ESBMM(Energy Storage Battery Management Module)、CSU(Cell Supervision Unit)等。这一级的功能主要是实现电池单体电压、温度的采集,负责电池均衡策略的执行。信息采集经通信链路与第二级进行通信,通常采用CAN或者菊花链的通信方式。

第二级:电池簇控制管理单元(主控),通常用BCU(Battery Cluster management Unit)或ESBCM(Energy Storage Battery Cluster Module)表示。这一级的主要功能是实现电池簇电压、电流、电池簇绝缘信息的采集,电池组保护用接触器的控制,对第一级BMU信息的采集电池状态(SoX)估算等。信息采集后经通信链路与第三级进行通信,通常采用CAN或者以太网(Ethernet)的通信方式。

第三级:BMS系统管理主机或者堆级管理单元(总控),通常用BSU(Battery Stack management Unit)、ESMU(Energy System Management Unit)、BAMS(Battery Array Management System)、BAU(Battery Array Unit)等表示。这一级的主要功能是采集第二级BCU传输的信息对信息进行存储、显示等具备实时告警功能,具备总断路器的控制和触点反馈功能,具备与PCS、EMS和就地监控的实时通信功能。另外,BSU也实现对空调、消防等动环设备信息的透传和控制功能。BSU与EMS通常采用以太网进行通信与PCS通常采用RS485或者CAN进行通信。
