智能驾驶之 MIL、SIL、PIL、HIL、整车测试

我们来详细、系统地说明智能驾驶（乃至所有嵌入式系统）开发中的这五个关键验证与测试阶段。他们构成了一个从虚拟到现实、从概念到产品的完整闭环。

这五个阶段通常遵循V模型的开发流程。

1 MIL模型在环测试

核心思想：在纯粹的计算机仿真环境中，让被测试的算法模型与一个模拟真实世界的“虚拟车辆与环境模型”进行连接，形成一个闭环系统，从而验证算法本身的逻辑和功能是否正确。

它不涉及任何代码、硬件，只关注“想法”和“设计”是否正确。

测试对象： 控制策略、算法模型（通常在MATLAB/Simulink、Python等建模环境中搭建）

运行环境：个人电脑或工作站上的仿真软件。

MIL测试五大核心步骤

步骤1： 搭建算法模型（被测对象）

• 内容：待测试的智能驾驶功能，例如自动紧急制动、自适应巡航、车道保持等。
• 工具：通常使用MATLAB/Simulink、Python活其它建模工具。
• 形式：它是一组框图、状态机或脚本，定义了算法的逻辑。例如，一个AEB算法模型会包含：目标识别、碰撞风险判断、制动决策等模型。
• 输入/输出：这个模型在设计时，就明确定义了他的输入（如：前车距离、相对速度、自车速度）和输出（如：制动请求扭矩）。

步骤2： 搭建虚拟车辆与环境模型（模拟现实）

这是MIL测试的“舞台”，通常包括：

2.1场景与环境模型：

• 道路：定义车道线、曲率、坡度。
• 交通参与者：放置其他车辆、行人、障碍物，并定义他们的行为（如: cut-in).
• 环境条件：模拟天气、光照。

2.2 传感器模型：

        2.2.1.模拟真实传感器的特性。例如：

•  摄像头模型：生成虚拟的视频流图像
•   雷达/激光雷达模型：生成虚拟的点云数据

       2.2.2.会加入噪声、视野盲区、检测概率等，使其更接近真实传感器。

2.3 车辆动力学模型

        一个高精度的数学模型，模拟车辆在收到油门、制动、转向指令后的真实物理响应（如加速度、横摆角速度，位置变化）。

步骤3： 在仿真平台中连接，形成闭环

3.1 在Simulink这样的平台上，通过信号线将算法模型、传感器模型和车辆动力学模型连接起来。

3.2 闭环形成：

        3.2.1. 算法模型接收来自传感器模型的“感知”数据。

        3.2.2. 算法模型经过计算，发出控制指令（如“制动100%）给车辆动力学模型。

        3.2.3. 车辆动力学模型根据指令计算出车辆新的状态（如速度降低、位置变化）。

        3.2.4. 传感器模型根据车辆新的状态，更新”感知“到的数据，并反馈给算法模型。

3.3 这个过程在仿真的每一步长中循环进行， 就像在真实世界里一样。

步骤4： 运行仿真并监控

• 设置测试场景（例如：前车突然制动）。
• 启动仿真。仿真平台会以固定的时间步长（如0.01秒）逐步计算整个闭环系统的状态。
• 在仿真过程中，可以实时监控任何感兴趣的关键信号（如：车间据、风险等级、制动指令）。

步骤5：结果分析与评估

仿真结束后，工程师需要分析数据以判断算法是否达标

• 功能正确性：车辆是否成功避免了碰撞？是否保持了安全距离？
• 性能评估：制动减速度是否舒适？系统反应时间多长？
• 调试与迭代：如果测试失败（如发生碰撞），工程师需要回溯数据，分析是算法的哪个环节出了问题（是感知误判？还是决策逻辑太激进？），然后直接修改算法模型，再次运行MIL测试，直到其表现满意为止。

实例： 测试自适应巡航控制ACC

1. 算法模型：ACC控制器，输入是”设定车速“和”前车距离”，输出是“油门/制动请求”。以“感知与目标识别”为基础，通过“行为决策（跟车/巡航模型）”计算出平滑的加速度期望，最后由“运动控制”模块精准地执行，并通过“人机交互”与驾驶员保持沟通。

[感知与目标识别模块、行为决策与路径预测模块、控制器设计（PID 或者MPC)、人机交互模块]

2. 虚拟环境：一条直路，前方有一辆慢速行驶的虚拟车辆

3. 闭环仿真：

•         自车以设定速度开始巡航。
•         传感器模型“看到”前车，并将距离和相对速度传给ACC算法模型。
•         ACC算法模型计算出需要轻微制动，以保持安全跟车距离。
•         车辆动力学模型执行制动，自车减速。
•         传感器模型持续监测变化的两车距离，并反馈给ACC模型。
•         ACC模型不断调整控制指令，最终稳定地跟住前车。

4. 分析：工程师检查整个过程中的车速曲线、距离曲线和加速度曲线，确保其平稳、安全、舒适。

MIL测试核心价值

早期验证：在投入昂贵的软件编码和硬件制造之前，就能发现和修复算法设计层面的根本性错误。

安全与高效：可以安全、快速、低成本地测试成千上万种场景，包括在现实世界中难以复现的危险工况（如极端天气、传感器故障）。

快速迭代：修改模型后可以立即重新测试，极大地加速了前期的研发进度。

2 SIL软件在环测试

SIL测试五大核心步骤

步骤1： 代码生成

输入： 已经通过MIL测试验证的、功能正确的算法模型（如Simulink模型）。

过程：使用代码生成工具（如MATLAB Coder，Simulink Coder， Embedded Coder），将图形化的模型或MATLAB算法自动转换为C或C++源代码（未编译）。

输出：生成一个包含.c、.h等文件的源代码工程。这是SIL测试的被测对象。

步骤2：创建SIL测试环境

核心任务：在PC环境下，搭建一个可以运行和测试生成的源代码的框架。

具体操作：

1 生成可执行文件

使用GCC或者visual Studio的编译器，将步骤1中生成的C/C++代码编译链接成一个可以在PC上运行的可执行文件(.exe文件）。

2 创建一个测试框架

通常由Simulink Test、Google Test、MATLAB Unit Test 或 自定义的C++测试程序实现创建测试框架，这个框架负责：

• 调用编译好的可执行文件（.exe文件）；
• 在测试框架下向可执行文件提供输入数据，该框架接收并记录输出数据；

步骤3： 注入与MIL相同的测试用例

为了进行公平的比较，SIL 测试必须使用与MIL测试完全相同的输入测试向量。这些输入数据通常是从MIL测试中记录下来的，或者是直接由同一个测试用例生成的。

输入数据可以包括：

• 传感器模拟数据（如车速信号、模拟图像/雷达数据块）。
• 执行器反馈信号
• 系统状态信号

步骤4：结果自动对比

这是SIL测试的灵魂步骤。

过程：

1 在同一台PC上，并行执行两个过程：

• 运行SIL可执行文件，得到代码的输出结果。
• 运行原始的参考模型，得到模型的输出结果

2 测试框架自动地、逐点地比较这两个输出结果

比较标准：

位一致：理想情况下，代码的输出与模型的输出在数值上应该完全一致。

允许容差：由于浮点数运算在PC和嵌入式处理器上的精度差异，有时会允许一个极小的误差范围（例如1e-10）。如果差异在容差范围内，则认为测试通过。

步骤5：测试分析与迭代

测试通过：如果所有测试用例的输出比对都一致，证明代码生成是正确无误的，可以进入下一阶段（如 PIL测试）。

测试失败：如果发现不一致，则意味着代码生成过程可能引入了缺陷。

        调试：工程师需要定位问题根源。常见原因包括：代码生成工具配置错误、数据类型转换问题、代码优化选项不当等。

        修复：修复通常是调整模型或代码生成配置，然后重新生成代码，再次执行SIL测试，知道所有测试通过。

实例说明：

验证一个PID控制器

1 MIL阶段：

一个Simulink PID控制器模型，给定一个输入信号，输出一个控制信号。MIL测试证明其功能正确。

2. 代码生成：

使用Embedded Coder将该PID模型生成C代码 pid_controller.c和pid_controller.h。

3 SIL环境搭建：

在Visual Studio中创建一个项目，将生成的C代码编译成一个.exe文件。

4 测试执行：

        测试框架将一组预设的输入值（如 [1.0, 2.0, 1.5，...]）同时送给

                原始simulink PID模型

                编译好的SIL可执行文件

5 结果对比

              Simulink模型输出：[10.2,15.6,12.1...]

              SIL代码输出：        [10.2,15.6,12.1...]

测试框架报告：所有数据点一致，测试通过。

SIL测试的核心价值

验证代码生成保真度：这是其主要使命，确保自动生成的代码严格遵循模型的设计。

早期发现代码级缺陷：在进入硬件相关测试前，就能发现诸如 数值计算错误、数据溢出、逻辑分支错误等纯软件缺陷。

平台无关的功能验证：由于在通用PC上运行，它排除了硬件特异性的干扰，专注于验证代码的逻辑功能。

高效率和自动化：可以轻松集成到CI/CD（持续集成/持续部署）流水线中，实现大规模的自动化回归测试。

3 PIL处理器在环测试Processor in the loop

PIL测试的核心思想：将编译好的嵌入式代码下载到真实的目标处理器（或一个功能完全相同的评估板）上运行，同时与主计算机上的测试环境进行通信，以验证代码在真实芯片上的功能正确性和性能。

简单来说，PIL是“在目标处理器上进行的SIL测试”。它的焦点从纯粹的逻辑功能验证，转移到了 代码与芯片的兼容性及性能评估。

PIL处理器在环测试五大核心步骤

步骤1： 交叉编译

输入：已经通过SIL测试验证的C/C++源代码。

过程：不使用PC的通用编译器（如GCC/visual studio),而是使用目标处理器（如ARM Cortex-A系列，TI C2000系列）的专用交叉编译工具链。

目的：将C/C++代码编译和链接成可以在目标处理器上运行的二进制文件（如.out,.hex,.bin文件）。这个二进制文件是PIL测试的被测对象。

步骤2：下载至目标处理器

硬件环境：

        目标处理器：通常是最终产品要使用的芯片（如TDA4, Orin），或者一个官方的开发板/评估版。

        连接方式：通过JTAG、串口（UART)、以太网 或 USB等方式，将主计算机与目标处理器连接起来。

操作：使用调试器或烧录工具，将步骤1中生成的二进制文件下载到目标处理器的内存或Flash中。

步骤3：运行测试用例 并建立通信

测试用例：PIL测试用例与MIL和SIL测试完全相同的输入测试向量，以保证测试的公平性和一致性。

通信桥梁：

• 在主计算机上运行的测试框架（如Simulink）会通过通信接口（如串口、TCP/IP）将输入数据逐个发送给正在目标处理器上运行的代码。
• 目标处理器收到输入数据后，调用相应的函数进行计算。
• 计算完成后，目标处理器再将结果通过通信接口传回给主计算机。

步骤4： 结果比对与性能分析

这是PIL测试的两个核心产出：

1. 功能正确性比对：

   · 主计算机将目标处理器返回的结果（B）与参考模型（在PC上运行）的输出结果（A）进行逐点比对。
   · 由于浮点数精度、编译器优化等差异，允许存在一个极小的容差。功能一致性是基本要求。

2. 性能指标分析（PIL的独特极致）：

· 代码执行时间： 通过处理器的硬件定时器或性能计数器，精确测量关键函数或任务的最坏情况执行时间（WCET） 和平均执行时间。这是评估实时性的关键。

· 内存占用：分析代码在目标处理器上运行时对RAM（静态和动态） 和ROM/Flash的实际消耗。

· CPU负载：评估代码运行期间对处理器计算资源的占用率。

步骤 5：分析与迭代

· 测试通过： 如果功能一致且性能指标（如执行时间、内存占用）满足设计要求，则测试通过，可以进入下一阶段（如HIL测试）。
· 测试失败：
          · 功能错误： 如果功能不一致，可能原因包括：编译器特定优化引入的bug、内存对齐问题、字节序（Endianness）问题等。需要定位并修复代码或编译配置。
          · 性能不达标： 如果执行时间过长或内存溢出，则需要进行代码优化，例如：优化算法结构、使用编译器优化选项、利用处理器的SIMD指令或硬件加速单元。

---

一个简单的例子：验证一个矩阵运算函数

1. SIL阶段： 一个矩阵求逆的C代码在PC上编译运行，功能与模型完全一致。
2. 交叉编译： 使用ARM GCC工具链将该C代码编译成ARM处理器可执行的二进制文件。
3. 下载与连接： 将该二进制文件下载到一块ARM Cortex-A53开发板上，并建立串口通信。
4. 测试执行：
   · 主计算机通过串口向开发板发送一个测试矩阵 [4, 7; 2, 6]。
   · 开发板上的代码执行矩阵求逆计算。
   · 开发板将计算结果 [0.6, -0.7; -0.2, 0.4] 通过串口发回主计算机。
5. 结果分析：
   · 功能比对： 主计算机发现返回的结果与参考值一致，功能正确。
   · 性能分析： 通过定时器测量，发现该矩阵求逆在目标处理器上执行了 150微秒，并占用了 2KB 的栈内存。这个数据被记录下来，用于评估是否满足系统实时性要求。

PIL测试的核心价值

· 验证目标处理器的兼容性： 确保代码在最终产品的真实芯片上能够正确运行。
· 获取真实的性能数据： 提供代码执行时间、内存占用等关键指标，这是SIL测试无法提供的，对于评估系统实时性至关重要。
· 发现编译器特定问题： 暴露因特定编译器和芯片架构交互而产生的深层缺陷。
· 风险前移： 在进入更复杂、更昂贵的HIL和实车测试之前，提前发现并解决处理器相关的性能和资源问题。

4 HIL硬件在环测试

硬件在环测试是一种用于测试嵌入式系统的技术，它通过模拟真实世界的行为来测试电子控制单元ECU的硬件和软件。在智能驾驶领域，HIL测试用于测试域控制器或整个车辆系统。

HIL测试的核心是使用实时的仿真器和物理接口来模拟车辆及其环境，同时连接真实的ECU（或多个ECU）形成闭环测试。

工作步骤：

1 系统搭建：

实时仿真机：运动车辆动力学模型、环境模型、传感器模型（如摄像头、雷达、激光雷达等）和执行器模型。这些模型必须运行在实时操作系统上，以确保与真实世界的时间同步。

I/O接口：连接仿真机和待测ECU。这些接口包括模拟量、数字量、CAN、LIN、FlexRay、以太网等，用于发送模拟的传感器信号和接收ECU的控制指令。

待测ECU: 真实的域控制器或ECU，例如自动驾驶域控制器、刹车控制器、转向控制器等。

故障注入单元：可以模拟线路故障，如短路、断路、信号失真等。

信号调理和负载模拟：将仿真机输出的信号转换为ECU可接受的电平，并为执行器接口提供模拟负载。

2 模型准备：

车辆动力学模型：模拟车辆的运动，包括车身、悬挂、轮胎等，根据ECU的控制指令（如油门、刹车、转向）计算车辆的加速度、速度、位置和姿态。

环境模型：模拟交通场景、道路、天气等。

传感器模型：根据车辆动力学模型和环境模型生成模拟的传感器数据。

        对于摄像头：生成视频流（通常通过视频注入接口，如HDMI 或SDI）

        对于雷达：生成雷达目标列表或模拟射频信号（通过射频信号注入）

        对于激光雷达：生成点云数据。

执行器模型：模拟执行器（如刹车机构、转向电机）对ECU指令的响应。

3 测试用例设计：

设计各种测试场景，包括正常工况、边界工况和故障工况。例如：高速跟车、紧急制动、传感器故障等。

4 运行测试：

• 将待测ECU连接到HIL系统。
• 启动实时仿真机，运行车辆模型、环境模型和传感器模型。
• 模型计算出车辆状态和环境信息通过I/O接口发送给ECU。例如，车辆速度通过CAN信号发送，摄像头视频流通过视频接口注入，雷达目标通过以太网或专用接口发送。
• ECU处理接收到的信号，发出控制指令（如刹车、转向），这些指令通过I/O接口被仿真机读取，并输入到车辆动力学模型中，从而改变车辆状态，形成闭环。

5 监控与数据记录

在测试过程中， 监控所有的信号和ECU的内部状态（如果支持）。

记录测试数据，包括输入输出信号、ECU的通信报文、故障码等。

6 结果分析与评估：

根据测试数据评估ECU的表现，检查其行为是否符合预期。

如果测试失败，分析原因，可能是ECU软件缺陷、模型问题或HIL系统配置问题。

7 迭代测试

根据分析结果，修复ECU软件缺陷，更新性能测试用例或模型，重新测试，直到满足要求。

HIL测试的优势 ：

可重复性：可以重复进行危险的测试场景。

自动化：可以24小时不间断运行测试。

安全：避免实车测试的风险。

覆盖率高：可以模拟各种极端条件和故障。

HIL测试的挑战：

模型精度：模型的逼真度直接影响测试结果

实时性：必须保证模型运算和I/O通信的实时性。

成本：HIL系统设备昂贵。

在智能驾驶开发中，HIL测试是连接虚拟测试和实车测试的关键环节，它极大地提高了测试效率，降低了开发风险和成本。

HIL测试的核心思想是： 将真实的智能驾驶控制器（硬件）接入一个由实时仿真机和软件模型构成的虚拟世界中，让控制器以为自己正在真实车辆上运行，从而在实验室里进行高可靠性的系统集成测试。

它是连接虚拟仿真和实车测试的关键桥梁，能够在不涉及真实车辆和道路的情况下，对硬件和软件集成后的系统进行极为全面和严苛的验证。

HIL测试五大核心步骤

步骤1：构建高保真的“虚拟世界”

这是在HIL实时仿真机中运行的数学模型，是整个测试的“舞台”。

车辆动力学模型：模拟车辆对油门、制动、转向的物理响应（加速度、姿态、位置变化）。

传感器模型：

        摄像头模型：根据虚拟场景，生成符合真实摄像头协议的视频流，停通过Video Injection接口注入给控制器的摄像头模块。

        雷达模型：生成虚拟物体的雷达回波信号或直接生成目标列表，通过以太网或专用接口注入给控制器。

        激光雷达、超声波等模型：同理，模拟其数据输出。

环境与场景模型：定义道路、交通标志、其他车辆、行人、天气条件等、构成一个完整的测试场景（如：高速跟车、行人横穿马路）。

步骤2：连接真实的硬件

核心：待测控制器：将真实的智能驾驶域控制器或ECU从“虚拟世界”中接管，准备进行测试。

接口与线束：使用真实的车辆线束将控制器与HIL台架连接起来。包括：

        电源线：模拟车辆蓄电池供电。

        CAN/CAN-FD/LIN/以太网总线：用于传输车辆状态、控制指令和诊断信息。

        传感器接口：如用于注入视频的FPD-Link、用于雷达的以太网等。

        执行器接口：连接模拟的负载（如模拟转向电机负载的负载箱）

故障注入单元：可以受控地模拟各种硬件故障，如传感器短路/断路、电源电压波动、总线通信错误等。

步骤3：运行实时闭环仿真

   这是HIL测试动态运行的核心过程，形成一个与真实世界无异的闭环：

场景开始：仿真机运行一个场景（例如：前车突然制动）

传感器模拟：传感器模型根据场景计算出“虚拟的”感知数据（如：前车距离迅速变小），并通过相应的接口将模拟信号发给真实的控制器。

控制器决策：真实的控制器的软件完全不知道这些信号是模拟的。它像在真车上一样，处理这些传感器数据，运行其算法，并计算出控制指令（如：100%紧急制动）。

指令执行与反馈：控制器的指令通过总线（如CAN）发送回实时仿真机。

世界更新：仿真机中的车辆动力学模型接收到制动指令，计算出车辆的减速度和新的位置。

闭环形成：传感器模型根据车辆新的状态，更新下一时刻发送给控制器的数据。（如：距离减小速度变慢）

这个过程以极高的频率（通常为1KHz或更高）在实时系统上循环运行，确保仿真的时效性与真实世界一致。

步骤4：全面监控与数据记录

在整个测试过程中，HIL系统会全程监控并记录：

        所有的总线通信报文

        控制器发出的控制指令

        控制器内部的关键状态变量（通过诊断协议）

        电源状态和故障注入情况

这些数据用于后续的深入分析和问题定位。

步骤5： 结果分析与测试迭代

自动化测试：测试通常是自动化的，系统会根据预定义的通过/失败标准(如：碰撞事件TTC是否大于0）来判断测试结果。

发现问题：如果测试失败（例如，控制器没有发出制动指令或反应太慢），工程师需要分析数据，定位问题是出在控制器软件、硬件还是系统集成层面。

快速迭代：在修复问题后，可以在HIL台架上立即、重复地进行完全相同的测试，验证修复效果，而不需要等待实车资源。

HIL测试的核心价值与优势

前移风险与降低成本：在实验室里发现哪些是实车上难以复现、成本高昂或极其危险的Bug（如极端工况、ECU死机、总线负载问题）

极高的测试覆盖率和可重复性：可以7X24小时不间断地进行成千上万次测试，包括海量的边缘场景和故障场景，且每次测试条件完全一致。

支持并行开发：可以在没有真实车辆或真实传感器的情况下，对控制器软件进行集成和验证，大大缩短开发周期。

安全的故障测试：可以安全地模拟各种硬件和传感器故障，而不会对任何人员或设备造成危险。

（

HDMI、SDI和FPD-Link的区别主要体现在传输方式、应用场景和技术特性上：

HDMI（高清多媒体接口）

• ‌传输方式‌：采用并行信号传输，支持音频和视频同步传输，通过TMDS技术实现全数字化无损传输。 ‌
• ‌应用场景‌：主要用于消费电子领域，如家庭娱乐、电脑显示器、游戏机等，支持4K/8K视频及HDR内容传输。 ‌
• ‌技术特性‌：最新版本（如HDMI 2.1）带宽可达48Gbps，兼容多种分辨率和色彩空间，内置HDCP加密保障内容安全。

SDI（串行数字接口）

• ‌传输方式‌：采用串行传输，使用BNC接口，主要传输视频信号（部分版本支持音频）。 ‌
• ‌应用场景‌：广泛应用于广播影视、专业视频制作等领域，支持长距离传输（理论可达100米）和高稳定性需求场景。 ‌
• ‌技术特性‌：支持SD至UHD不同分辨率，通过同轴电缆实现抗干扰强的信号传输，需专业设备进行信号处理。 ‌

FPD-Link（FPD低电压差分信号）

• ‌传输方式‌：属于LVDS技术的一种，采用低压差分信号传输，主要用于汽车视频传输领域。
• ‌应用场景‌：连接摄像头与处理器，支持15米传输距离，适用于工业控制和嵌入式系统的低功耗、抗干扰场景。）

测试类型	缩写	被测试对象	运行环境	测试焦点
模型在环	MIL	算法模型 （如Simulink）	PC上的仿真环境	算法逻辑、功能正确性
软件在环	SIL	生成的源代码 （C/C++)	PC（通用编译器）	代码生成是否正确，功能是否与模型一致
处理器在环	PIL	编译后的目标代码	真实的目标处理器	代码在目标芯片上的功能、性能和资源使用
硬件在环	HIL	完整的软件系统 + ECU硬件	真实的ECU+模拟的车辆/环境	系统集成、与硬件的交互、实时性、极端工况

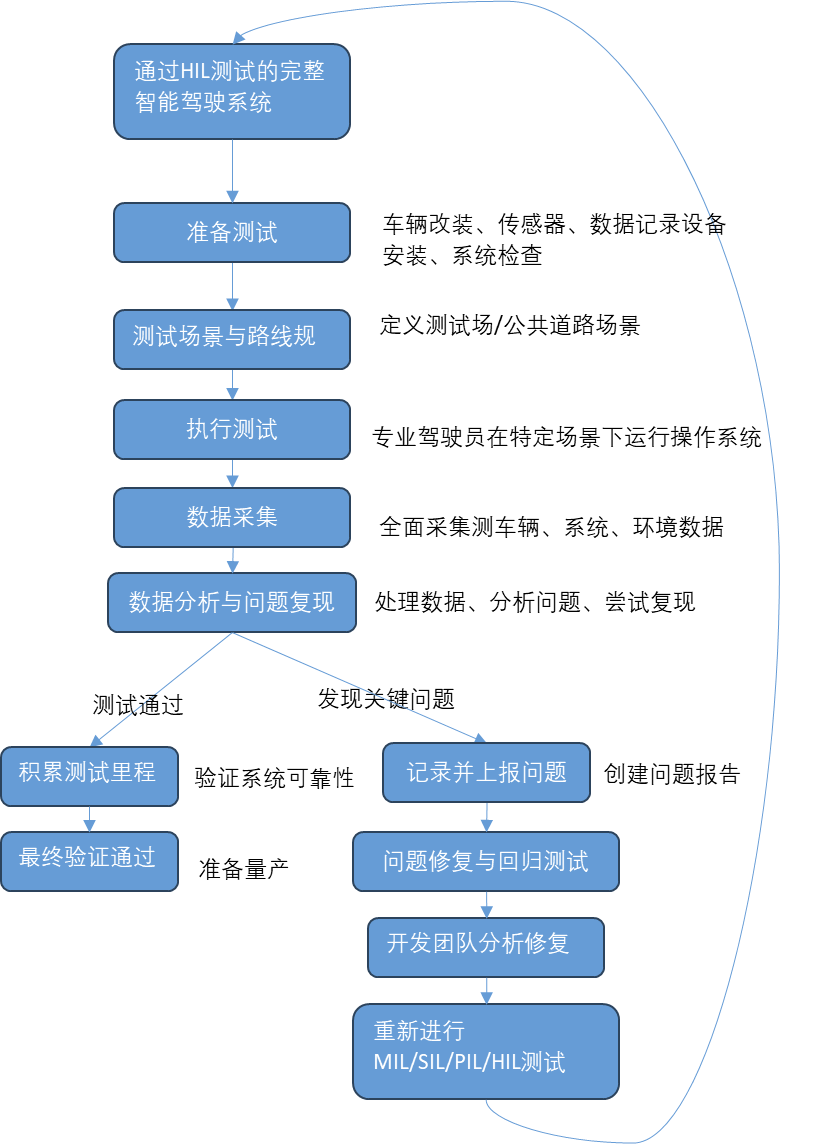

5 整车测试

整车测试是智能驾驶系统开发流程中的最后一步，是在真实的车辆和真实的道路环境中进行的综合测试。

整车测试如何工作

整车测试的核心思想：将经过前面所有阶段( MIL 、 SIL 、 PIL 、 HIL ）验证的智能驾驶系统（包括所有传感器、控制器、执行器）安装到真实车辆上，在真实道路和交通环境中进行测试，以验证系统在真实世界中的综合表现。
整车测试是智能驾驶系统上市前的最终验证环节，目的是发现那些在仿真和实验室环境中无法复现的问题。

步骤 1：测试准备

1·1 车辆改装： 选用代表量产状态的原型车，确保车辆平台与最终产品一致，然后进行必要的改装。
        · 传感器安装：将传感器 - 摄像头、雷达、激光雷达、超声波雷达，定位系统等按照设计位置精确安装到车身上。
        · 计算平台安装： 将域控制器、电源管理模块、线束等安装到车辆指定位置。
        · 加装数据记录设备： 安装记录测试数据的记录仪（通常通常为TB级别存储），用于记录传感器数据（摄像头视频、雷达点云等）、车辆总线数据（CAN/CAN-FD）、系统内部状态和决策数据。

1·2 系统检查与标定：
        . 传感器标定：对摄像头、雷达等传感器进行内外参标定，确保感知数据准确。

        . 系统功能检查： 确保所有硬件连接正确，软件版本正确，系统能够正常启动和运行。

1· 3测试计划：指定详细的测试计划，包括测试场景、测试路线、测试条件（天气、时间等）和测试用例。

步骤 2：测试执行

2.1 测试团队： 由经过专业培训的测试驾驶员操作车辆，确保测试安全。

· 测试团队配置：
  · 安全驾驶员： 经过专业培训的驾驶员，负责监控系统状态并在必要时接管车辆。
  · 测试工程师： 负责操作测试设备、记录测试现象、监控系统运行。

2.2 测试场景：

        · 封闭场地测试：
          · 在专用的汽车试验场进行，可以构建重复的、标准的、甚至危险的场景（如行人横穿、车辆切入）。
          · 法规测试场景： 如ENCAP、CNCAP标准的AEB、LKA测试场景。
          · 性能极限测试： 测试系统在极限工况下的表现。
        · 公共道路测试：
          · 在真实的高速公路、城市道路、乡村道路等进行测试，暴露给系统不可预测的交通参与者、复杂的路况和多样的环境条件。
          · 路线规划： 选择包含多种交通要素的典型路线 - 交通信号灯、环岛、施工区域、隧道等。
          · 环境多样性： 覆盖不同的天气条件（雨、雪、雾）、光照条件（日间、夜间、逆光）、交通密度等。

2.3 测试操作：

  · 在预定路线上激活智能驾驶系统（如 自适应巡航、车道保持、自动变道等），让系统控制车辆的加速、制动、转向等。
  · 系统控制车辆（或辅助控制）执行驾驶任务。安全驾驶员全程监控，评估系统行为的舒适性、安全性、拟人化程度。
  · 测试工程师记录系统表现、异常行为 以及 任何需要接管的情况。

步骤 3：数据采集

在测试过程中，车辆上的数据记录设备会全程同步记录海量数据，通常包括：

• 原始传感器数据：摄像头视频流、雷达点云、激光雷达点云、GPS/IMU数据等。
• 车辆总线数据：CAN/CAN-FD/LIN/以太网等总线上的所有信号，如车速、转向角、油门开度、制动压力等。
• 系统内部数据： 域控制器内部的关键状态变量、决策逻辑结果、控制指令、诊断信息等。
• 视频与音频：驾驶舱内外的监控视频，记录驾驶员的状态以及测试员的语音注释和接管行为。

步骤 4：数据分析与问题复现

· 数据处理： 测试结束后，将采集的TB级数据上传到数据中心进行处理和分析。
· 问题识别分析：
  · 自动分析： 使用数据分析工具自动识别系统异常、驾驶员接管事件、性能不达标的情况。
  · 人工分析： 测试工程师回放关键场景的数据，特别是系统表现不佳或需要接管的场景。通过分析感知、决策、控制各模块的数据，定位问题根源。例如：是传感器误检测？还是决策算法判断错误？还是控制执行不精确？
· 边缘案例发现： 这是整车测试的核心价值 - 发现那些在仿真中极难建模的真实世界复杂情况，例如：
  · 奇怪的交通参与者行为（不规范驾驶、特殊车辆）
  · 复杂的道路几何结构
  · 特殊的天气和光照效应（如路面反光、喷雾）
  · 传感器在真实环境中的性能衰减

· 问题复现：

.对于发现的问题，工程师会尝试在仿真环境中复现，以验证修复方案

.如果无法在仿真中复现，可能需要再次安排实车测试，专门针对该问题进行复现和验证。

步骤 5：问题跟踪与迭代修复

· 问题报告： 详细记录每个问题的触发条件、系统表现、严重等级，并反馈给开发团队。
· 根本原因分析： 开发团队结合整车测试数据和系统内部数据，分析问题根源 - 是感知错误？决策逻辑缺陷？还是控制执行问题？
· 修复与验证：
  · 在MIL/SIL环境中重现问题（如果可能）并验证修复方案。
  · 通过PIL/HIL测试确保修复有效且不引入新问题。
  · 将修复后的软件重新部署到测试车辆上进行回归测试，确保问题确实得到解决。
· 迭代循环： 这个"测试-发现问题-修复-验证"的循环会持续进行，直到系统达到预定的性能和安全标准。

整车测试的核心价值与挑战

核心价值：

· 最终验证： 是智能驾驶系统功能、性能和可靠性的最终检验，是量产前的最后一关。
· 发现仿真无法覆盖的边缘案例： 真实世界的复杂度和不确定性远超任何仿真系统，整车测试是发现这些长尾问题的唯一途径。
· 验证系统集成效果： 测试完整的系统在真实物理环境中的综合表现，包括机械、电气、软件的协同工作。
· 验证用户体验： 评估系统的舒适性、平滑度、拟人化程度等主观体验指标。
· 满足法规要求： 获得监管机构认证的必要步骤。

主要挑战：

· 成本极高： 车辆改装、测试团队、测试场地、保险等费用昂贵。
· 周期长： 需要积累大量的测试里程（通常需要数百万甚至上亿公里）来验证系统的可靠性。
· 安全风险： 测试过程中存在发生交通事故的风险，需要严格的安全 protocols。
· 可重复性差： 真实道路环境不可控，难以完全重复相同的测试条件。
· 测试效率低： 与HIL测试相比，在整车测试中遇到特定场景的概率很低，测试效率不高。

PS:

SIL 测试是将生成的代码在通用计算机上编译运行，再次进行仿真测试，以确保代码生成过程没有引入错误。

PIL测试则是将代码编译后下载到目标处理器（或等效的仿真器）上运行，测试代码与芯片的兼容性。
