PCB安规设计 | 三、基于GB4943工作电压查询和海拔计算爬电距离和电气间隙

参考IEC 60950 & GB4943
参考IEC 62368

查表方法

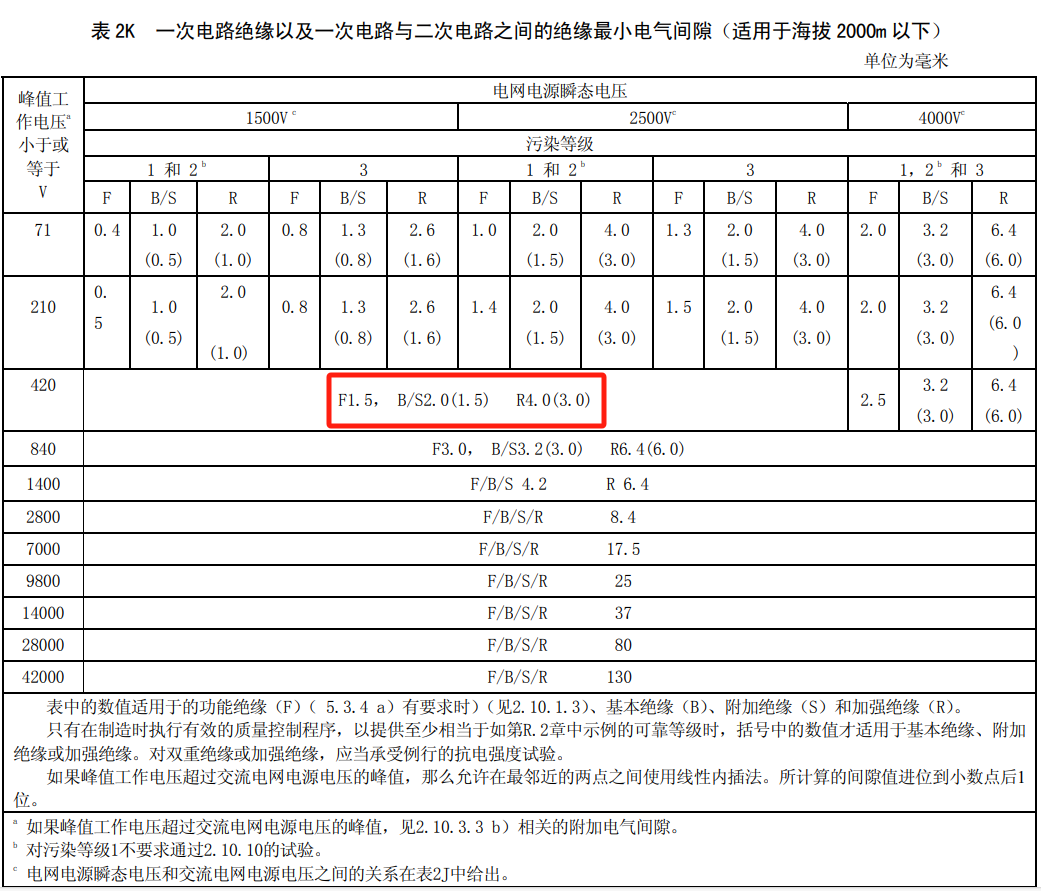

选择瞬态电压2500Vc，工作电压选择420V。查表所示，F1.5功能绝缘1.5mm，B/S基本绝缘2.0mm，R加强绝缘4.0mm

在这里插入图片描述

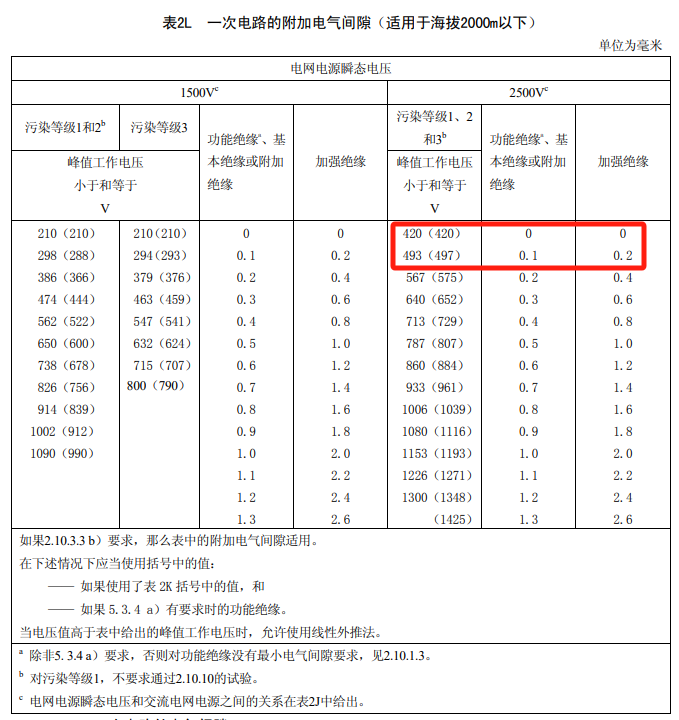

如果电压超过420V但小于493V,则变压器初次级电压（加强绝缘）在4.0mm（R4.0）的基础上+0.2mm。

查表所得的电气间隙对应的海拔高度为2000m，5000m海拔的高度的电气间隙乘以1.5，海拔高度会影响电气间隙的距离，不会影响爬电距离。对于IEC62368标准，工作电压不会影响电气间隙，会影响爬电距离。总结：做安规认证时，设计要参考认证标准!!!
在这里插入图片描述
参考 GB4943

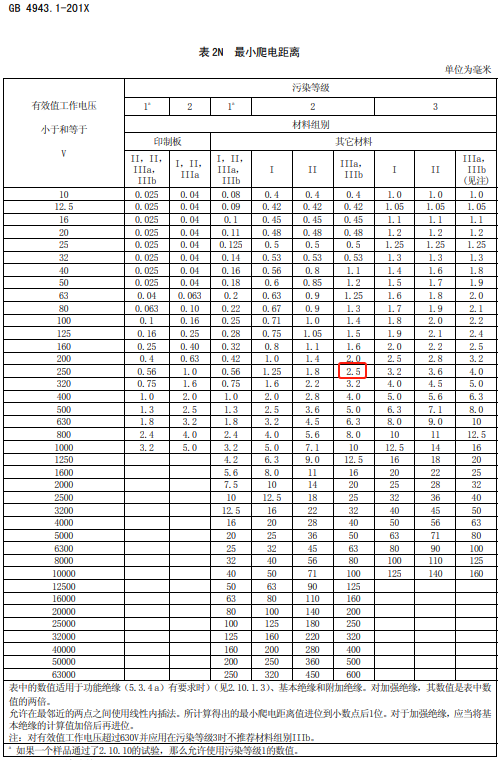

250V最小的爬电距离2.5mm，爬电距离永远都 ≥ 电气间隙,当查表所算出来的爬电距离小于电气间隙的时候，安规距离取最大值。

在这里插入图片描述
参考 GB4943

IEC60950&GB4943和IEC62368安规距离对比VS

	IEC60950	IEC62368
L对周边	爬电距离2.5mm 电气间隙1.5mm	爬电距离2.5mm 电气间隙1.5mm
变压器初次级之间	爬电距离5mm 电气间隙4mm	爬电距离5mm 电气间隙3mm

1.上面的距离都是安规标准要求的最小距离，适当增加余量。
2.上面的距离都是基于海拔2000m的安规距离要求，5000海拔系数x1.5倍。
3.工作电压超出响应要求，超标获取安规距离。
