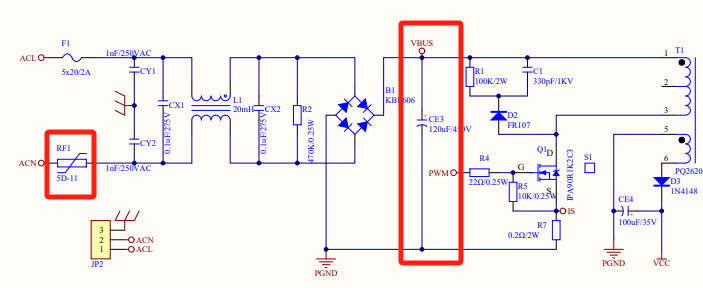

NTC(5D-11)负温度系数热敏电阻。
NTC是过流器件。
抑制开机的浪涌电流，NTC温度越高，电阻越低。
如果没有NTC,220VAC开机对电容CE3充电，此时电容中没有电荷，CE3相当于短路，回路电流会很大。

选型注意

1、R25温度下电阻值是多少？3~20Ω。
2、25温度下的稳态电流IA。能通过多少电流？
3、耗散系数。
4、热时间常熟。
R 25 > 2 ∗ U I
