Visio 学习笔记 —— 链接线的默认样式


我就想要 Ctrl + 3 默认画出黑色直线

方案一：无主题场景

直接使用无主题的默认效果来实现黑线。

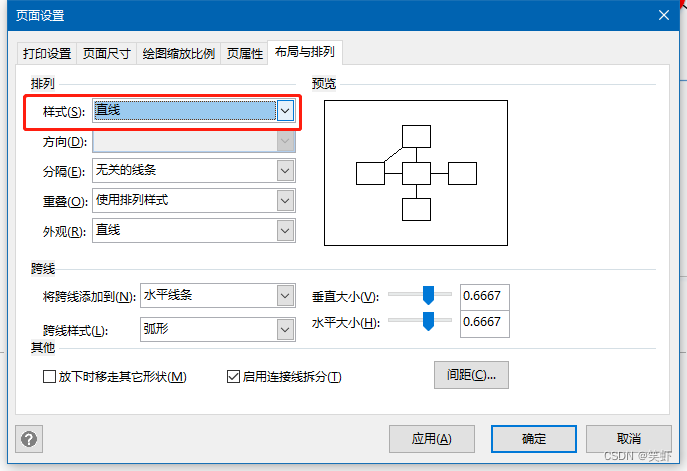

设置线形为直线

在这里插入图片描述
在这里插入图片描述

去掉样式

方法1

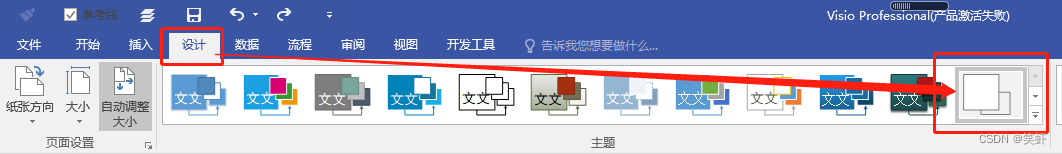

如果不想要花里胡哨的样子，只要简单的背白图，直接选无样式即可。
在这里插入图片描述

方法2

去掉这个钩，创建的新形状就不带样式了。（默认的黑线）
在这里插入图片描述

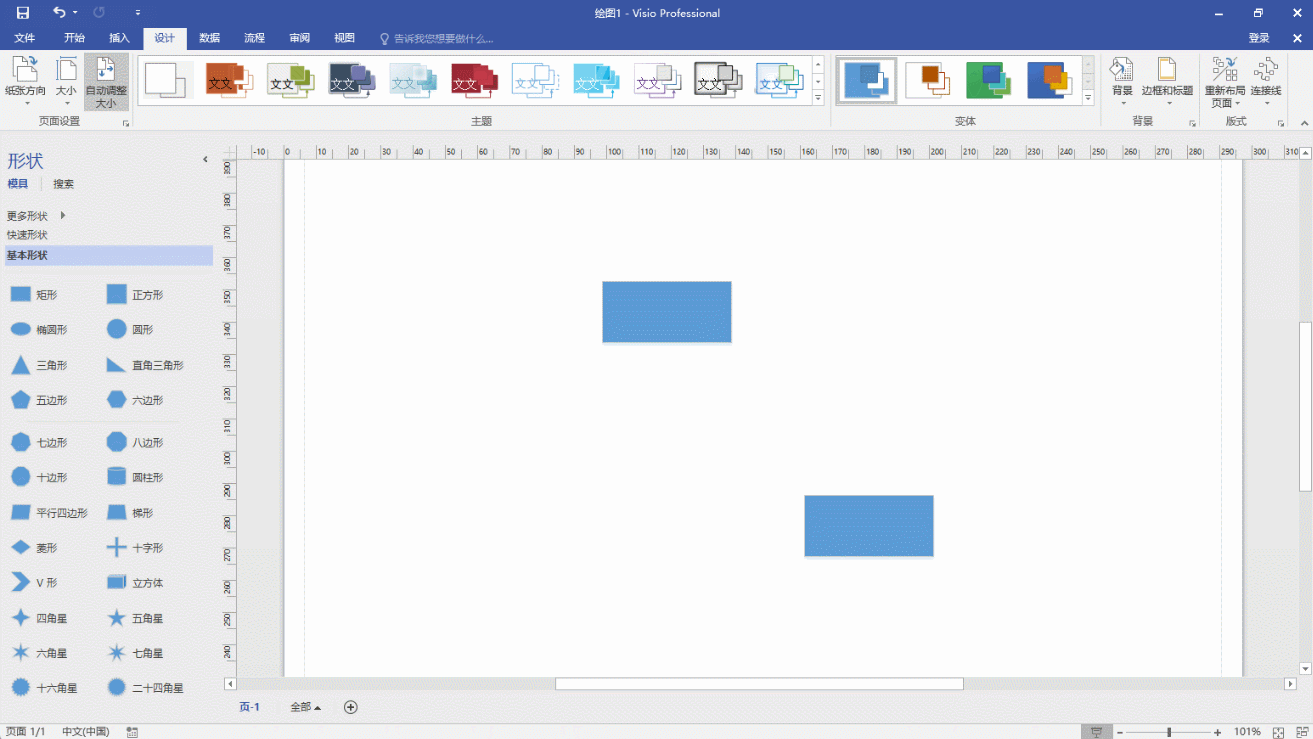

动画演示：设置线形为直线 + 去掉样式

在这里插入图片描述

将已存在的直线改回直角

选中所有直线：右键 > 直角连接线
在这里插入图片描述

方案二：有主题场景

使用了主题，画线都是带样式的，如何直接画出黑直线？

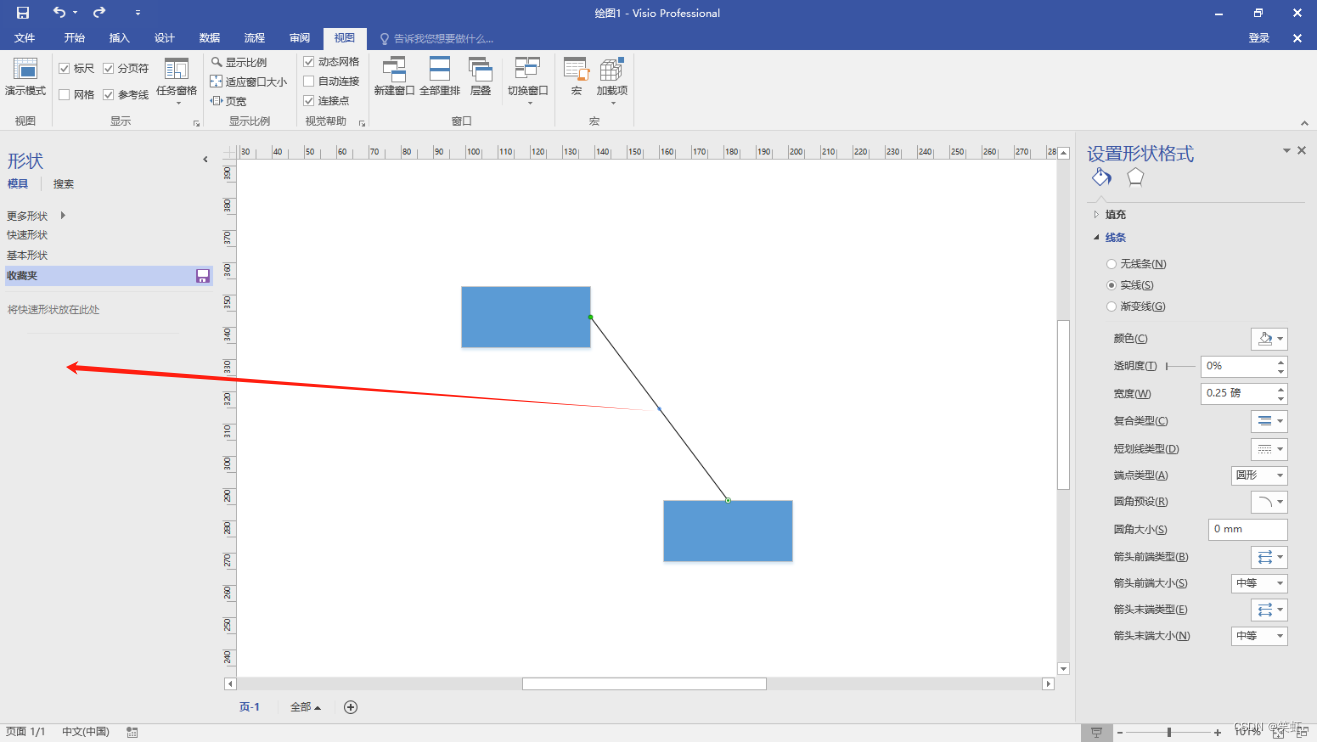

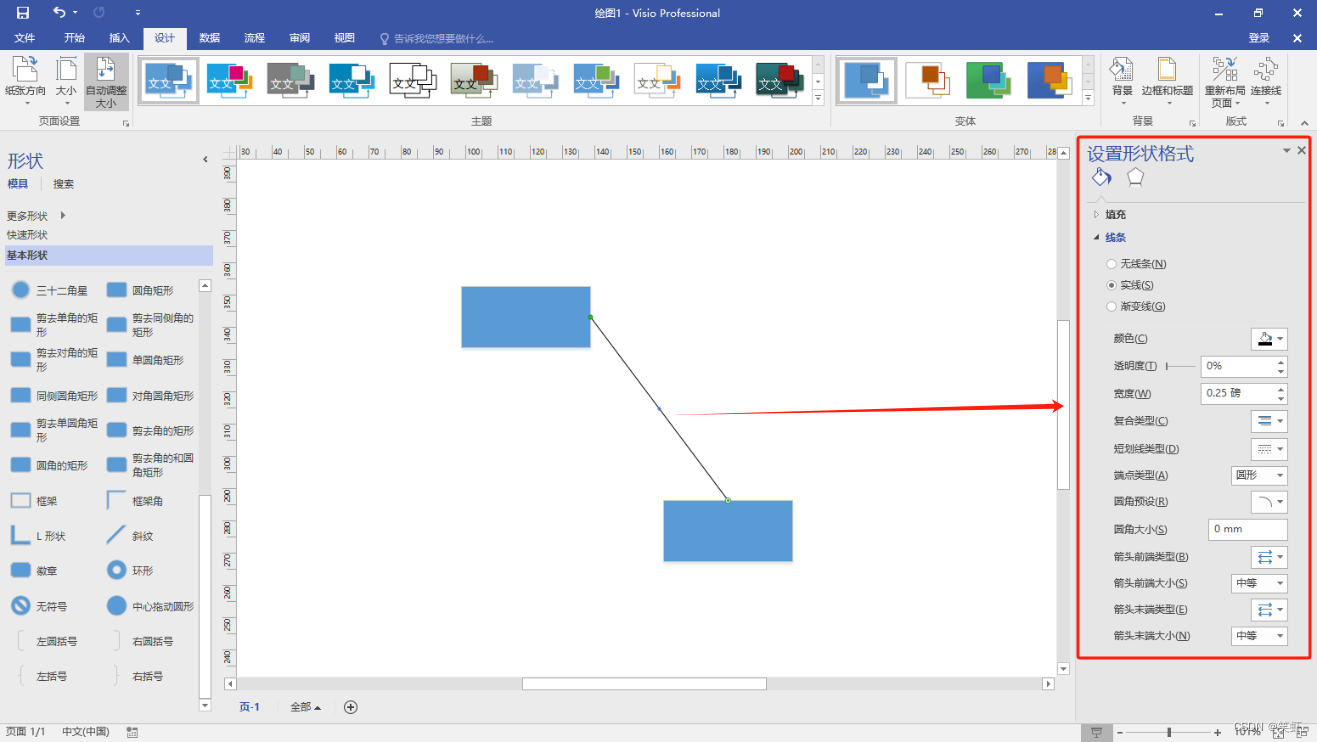

1. 先设置一条 黑直线 具体效果自己定

在这里插入图片描述

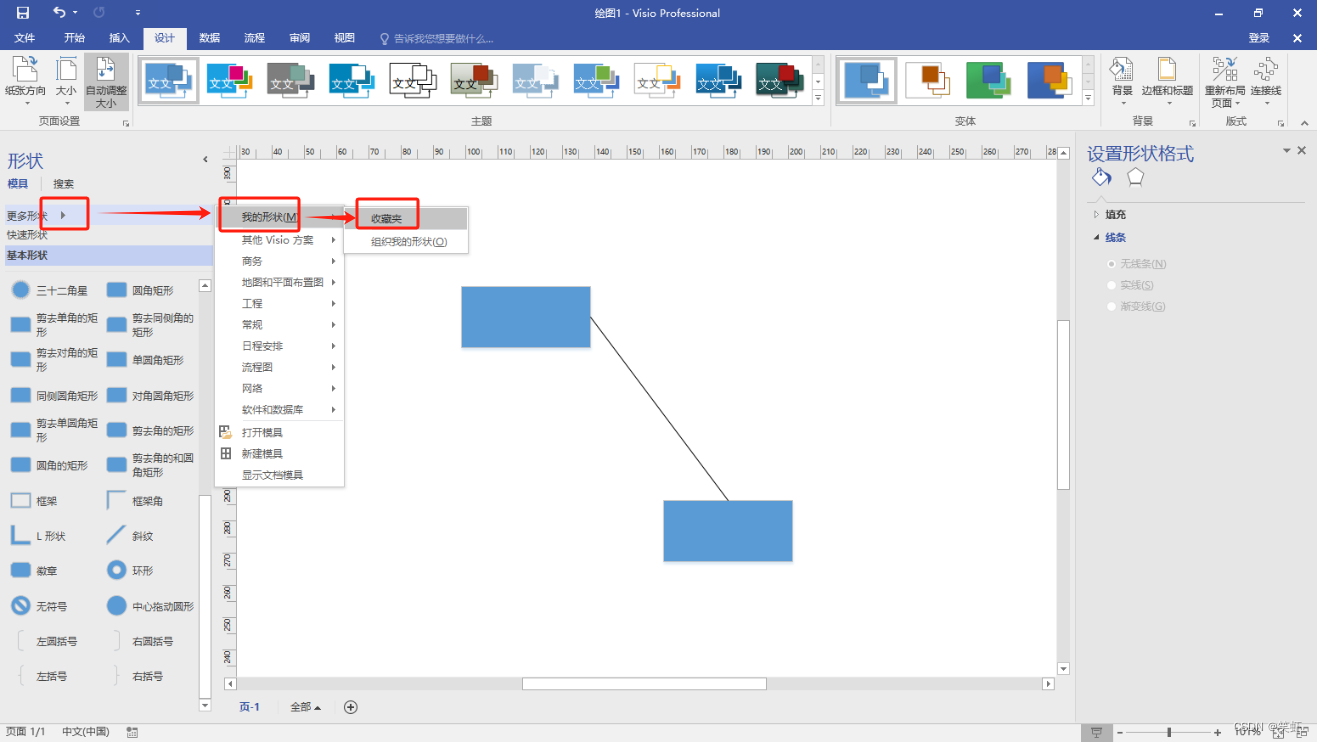

2. 在左侧 形状 窗口中显示 收藏夹

显示文档模具也可以，只要有个地方放就行。

在这里插入图片描述

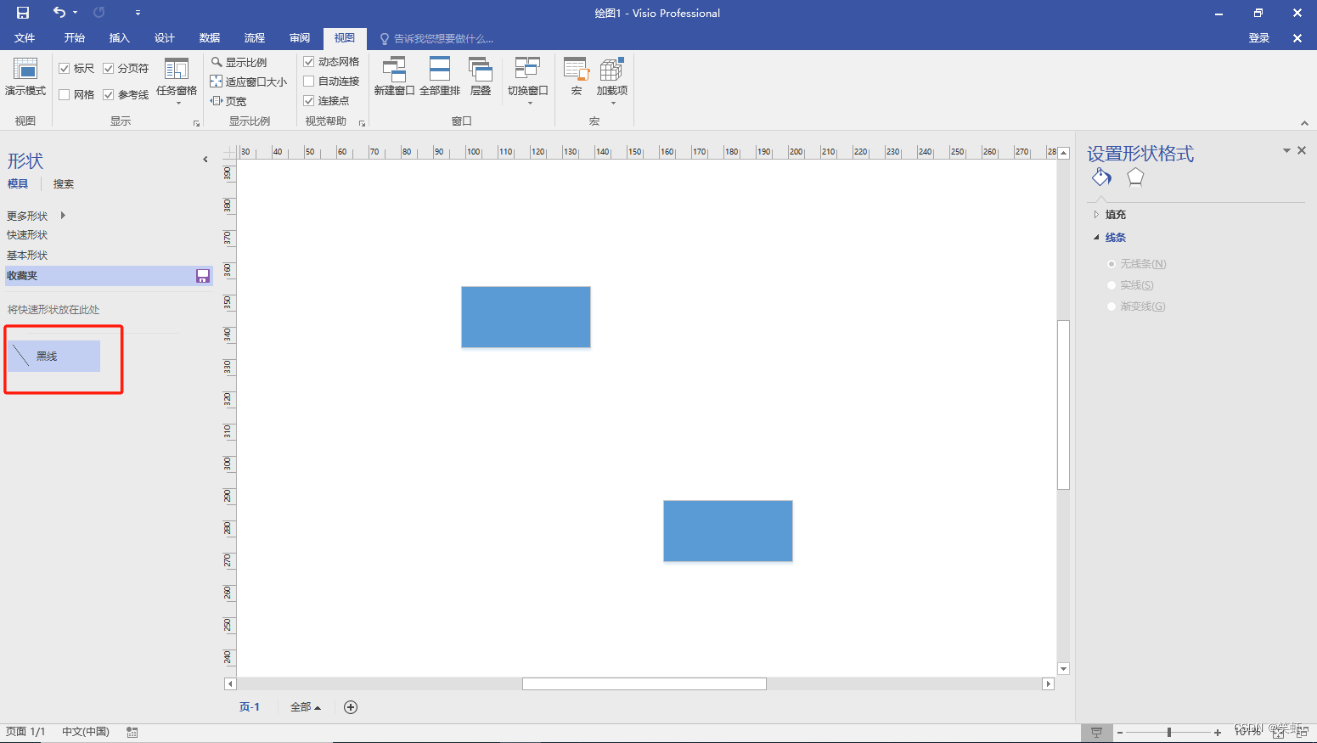

3. 将自己设计好的 黑线 拖到 收藏夹

最好再改个名字，好看。

在这里插入图片描述
在这里插入图片描述

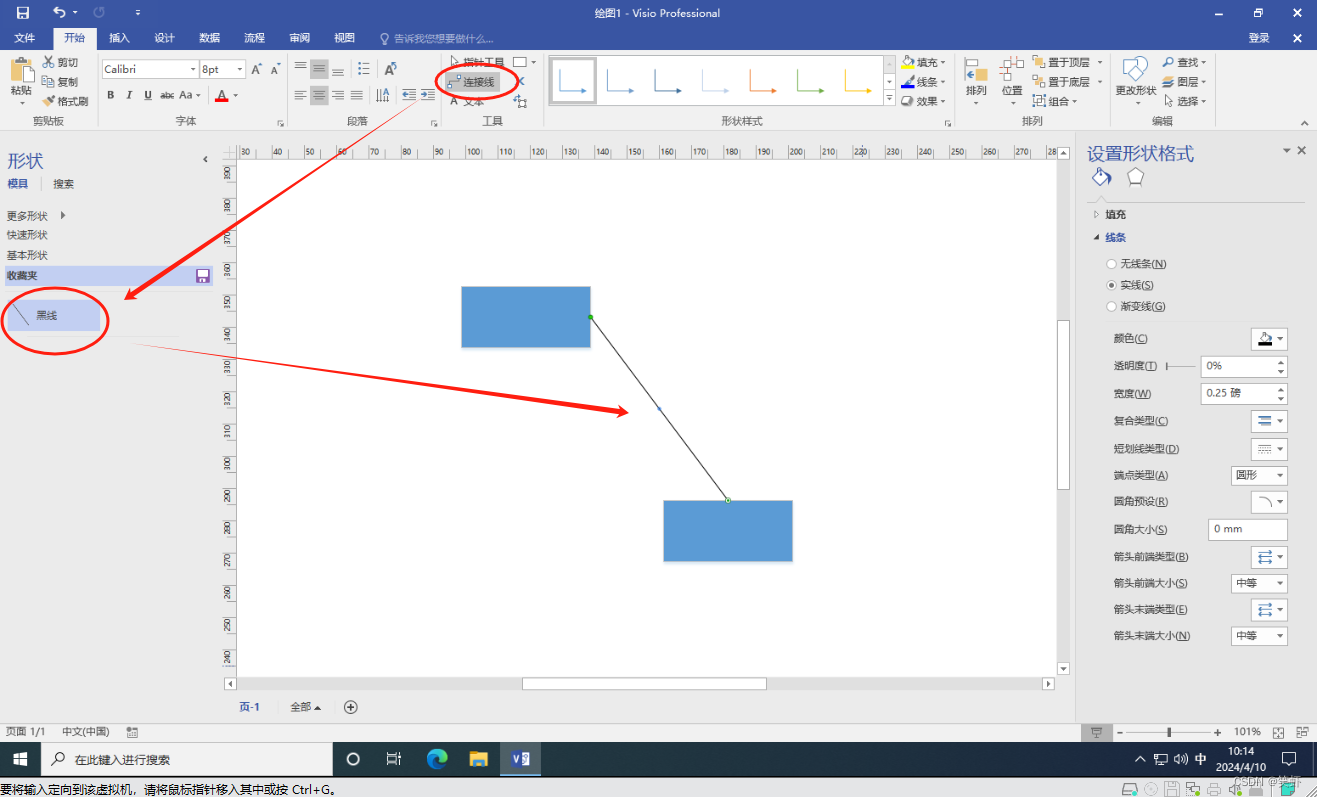

4. 画黑直线

选择连接线(或热键 Ctrl+3) > 选中收藏夹中的黑线 > 画线

在这里插入图片描述
美中不足：在使用连接线时收藏夹中的黑线 要保持选中状态，才能生效。每次切换到其它工具再切回连接线时，选择就掉了，要手动选一下。

参考资料

Microsoft：Visio 设置页面格式 连接形状 编辑连接线线条、箭头或点
