实战：自适应均衡的设计与实现（完整代码）

自适应均衡的设计与实现

---

完整代码已经打包上传，免费0分，[下载]

---

一、引言

1.1 自适应均衡的背景与重要性

在现代数字通信系统中，信号传输面临诸多挑战：

• 多径效应：信号通过不同路径传播，导致相位偏移和幅度衰减，产生码间串扰（ISI）。
• 信道时变性：如移动场景中的多普勒频移，导致信道特性动态变化。
• 非线性失真：如功率放大器产生的信号畸变。

自适应均衡技术通过动态调整滤波器参数，实时补偿信道失真，是解决上述问题的核心手段。其应用场景包括：

• 无线通信（5G/6G、Wi-Fi）：对抗多径衰落和频率选择性衰落。
• 卫星通信：补偿长距离传输中的信号畸变。
• 光纤通信：应对色散导致的脉冲展宽。
• 音频处理：消除回声和房间混响。

1.2 技术演进与挑战

• 早期技术：固定均衡器（如线性均衡器）仅适用于静态信道。
• 里程碑：
  • 1960年代，Belfiore提出线性均衡概念。
  • 1972年，Godard提出基于最小均方误差（LMS）的自适应算法。
  • 1990年代，判决反馈均衡器（DFE）结合前馈与反馈结构，提升非线性失真补偿能力。
• 当前挑战：
  • 低复杂度算法设计：平衡计算资源与性能。
  • 高速场景适应性：应对毫米波通信的快速时变信道。
  • 非线性均衡技术：如Volterra滤波器、神经网络均衡器。

1.3 本文结构

1. 理论基础：信道模型、均衡器结构、代价函数。
2. 算法推导：LMS、RLS、变步长LMS、判决反馈均衡（DFE）。
3. 设计方法：参数选择、稳定性分析、硬件实现考虑。
4. Python仿真：完整代码、结果可视化、性能对比。
5. 应用案例：Wi-Fi 6E中的自适应均衡设计实例。

---

二、自适应均衡理论基础

2.1 信道模型与失真类型

1. 加性高斯白噪声（AWGN）：
   $y(t)=x(t)+n(t)$
   其中 $x(t)$ 是发送信号，$n(t)\sim \mathcal{N}(0,{\sigma }^2)$ 是噪声。
2. 多径信道模型：
   $h(\tau )={\sum }_{k=1}^K{\alpha }_k{e}^{j{\varphi }_k}\delta (\tau -{\tau }_k)$
   其中 ${\alpha }_k$、${\varphi }_k$、${\tau }_k$ 分别是第 $k$ 条路径的幅度、相位和时延。
3. 频率选择性衰落：
   信道对不同频率分量的衰减不同，导致接收信号频谱畸变。

2.2 均衡器结构与工作原理

1. 线性均衡器（LE）：
   • 结构：抽头延迟线 + 加权系数调整。
   • 输出：$y(t)={\sum }_{i=0}^{N-1}{w}_{i}x(t-iT)$，$T$ 是符号周期。
   • 目标：最小化 $ISI\to {\min }_{\mathbf{w}}{\sum }_n|y(n)-d(n){|}^2$。
2. 非线性均衡器（如DFE）：
   • 结构：前馈（FFE） + 反馈（FBE）。
   • 优势：处理非线性失真，降低误差传播。

2.3 代价函数与优化准则

1. 最小均方误差（MMSE）：
   $J_{MMSE}(\mathbf{w})=\mathbb{E}\left[|y(n)-d(n){|}^2\right]$
   其中 $y(n)={\mathbf{w}}^H\mathbf{x}(n)$，$d(n)$ 是期望信号。
2. 峰值失真准则（PE）：
   $J_{PE}(\mathbf{w})={\max }_n|y(n)-d(n)|$
   适用于对突发错误敏感的场景。
3. 误符号率（SER）最小化：
   通过优化判决边界，降低符号错误概率。

---

三、核心算法与数学推导

3.1 最小均方（LMS）算法

1. 代价函数梯度：
   $\nabla J_{MMSE}=2\mathbb{E}\left[(y-d)x\right]\approx 2e(n)x(n)$
   其中 $e(n)=y(n)-d(n)$ 是误差信号。
2. 迭代公式：
   $\mathbf{w}(k+1)=\mathbf{w}(k)+\mu \mathbf{x}(n)e^{\ast }(n)$
   • $\mu$ 是步长参数，控制收敛速度与稳态误差。
   • 收敛条件：$0<\mu <\frac{2}{{\lambda }_{\max }}$，${\lambda }_{\max }$ 是输入信号自相关矩阵的最大特征值。
3. 变步长LMS：
   • 动态调整 $\mu$ 以平衡收敛速度与精度。
   • 典型策略：
     $\mu (k+1)=\beta \mu (k)+(1-\beta )\alpha |e(k){|}^2$
     • $\beta$ 平滑因子，$0<\beta <1$。
     • $\alpha$ 控制步长变化速率。

3.2 递归最小二乘（RLS）算法

1. 代价函数：
   $J_{RLS}(\mathbf{w})={\sum }_{i=1}^n{\lambda }^{n-i}|e(i){|}^2$
   • $\lambda$ 是遗忘因子，$0<\lambda \le 1$。
2. 迭代公式：
   $\mathbf{w}(k+1)=\mathbf{w}(k)+\mathbf{g}(k)e^{\ast }(k)$
   • 增益向量：
     $\mathbf{g}(k)=\frac{{\lambda }^{-1}{\mathbf{R}}^{-1}(k)\mathbf{x}(k)}{1+{\lambda }^{-1}{\mathbf{x}}^H(k){\mathbf{R}}^{-1}(k)\mathbf{x}(k)}$
   • 递归更新相关矩阵：
     $\mathbf{R}(k+1)=\lambda \mathbf{R}(k)+\mathbf{x}(k){\mathbf{x}}^H(k)$
3. 优势与不足：
   • 优势：收敛速度快，适用于时变信道。
   • 不足：计算复杂度 $O(N^2)$，$N$ 是抽头数。

3.3 判决反馈均衡（DFE）

1. 结构：
   • 前馈部分：消除先验符号干扰。
   • 反馈部分：利用判决后的符号消除后续符号干扰。
2. 迭代公式：
   $y(k)={\sum }_{i=0}^{N_{FFE}-1}{w}_{i}x(k-i)-{\sum }_{j=1}^{N_{FBE}}{f}_j\hat{d}(k-j)$
   • $\hat{d}(k)$ 是判决输出。
3. 关键问题：
   • 误差传播：判决错误可能导致后续符号错误扩散。
   • 解决方案：软判决技术（如对数似然比）降低误判影响。

---

四、自适应均衡器设计方法

4.1 参数选择与性能评估

1. 抽头数：$N$ 需覆盖信道最大时延扩展，但过大会增加复杂度。
2. 步长因子：
   • LMS：
     • 大 $\mu$：快速收敛，但稳态误差大。
     • 小 $\mu$：精度高，但收敛慢。
   • 经验公式：
     μ ≈ 1 10 ⋅ tr { R x } \mu \approx \frac{1}{10 \cdot \text{tr}\{\mathbf{R}_x\}} μ≈10⋅tr{Rx​}1​
   • 自适应步长：基于误差信号能量动态调整。
3. 遗忘因子（RLS）：
   • 大 $\lambda$：增强对历史数据的依赖，适用于慢变信道。
   • 小 $\lambda$：快速跟踪时变信道，但可能引入噪声放大。
4. 性能评估指标：
   • 均方误差（MSE）：$J_{MMSE}(\mathbf{w})$。
   • 误符号率（SER）：通过蒙特卡洛仿真统计。
   • 收敛时间：达到稳态误差所需的迭代次数。

4.2 硬件实现考虑

1. 定点运算：量化误差可能影响收敛，需合理分配比特数。
2. 并行架构：使用FPGA或GPU加速矩阵运算。
3. 资源优化：
   • 系数共享：利用对称性减少乘法器数量。
   • 稀疏结构：仅激活关键抽头，降低功耗。

4.3 稳健性设计

1. 初始化策略：
   • 随机初始化可能导致收敛到局部最优，建议采用信道估计结果初始化。
2. 抗噪设计：
   • 预处理：对输入信号进行归一化，避免数值溢出。
   • 误差限幅：防止突发噪声导致系数剧烈变化。

---

五、Python仿真实现

5.1 仿真环境配置

导入用到的第三方工具库

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import lfilter, freqz

5.2 生成失真信号

1. 多径信道模型：
2. 信号传输与失真：

5.3 LMS算法实现

建立一个类，实现LMS均衡算法

class LMSEqualizer:
    def __init__(self, order, mu):
        self.order = order
        self.mu = mu
        self.weights = np.zeros(order, dtype=complex)

    def equalize(self, rx_signal, train_seq, delay):
        output = np.zeros_like(rx_signal, dtype=complex)
        errors = []
        for n in range(self.order, len(rx_signal)):
            xn = rx_signal[n-self.order+1:n+1]
            y = np.dot(self.weights.conj(), xn)
            output[n] = y

            if n < len(train_seq) + delay:
                d = train_seq[n-delay] if (n-delay)>=0 else 0
            else:
                d = np.sign(y)

            e = d - y
            self.weights += self.mu * e.conj() * xn
            errors.append(np.abs(e)**2)
        return output[self.order:], errors

5.4 RLS算法实现

建立一个类，实现RLS均衡算法

class RLSEqualizer:
    def __init__(self, order, lambda_=0.999, delta=1.0):
        self.order = order
        self.lambda_ = lambda_
        self.P = delta * np.eye(order)
        self.weights = np.zeros(order, dtype=complex)

    def equalize(self, rx_signal, train_seq, delay):
        output = np.zeros_like(rx_signal, dtype=complex)
        errors = []
        for n in range(self.order, len(rx_signal)):
            xn = rx_signal[n-self.order+1:n+1]
            y = np.dot(self.weights.conj(), xn)
            output[n] = y

            if n < len(train_seq) + delay:
                d = train_seq[n-delay] if (n-delay)>=0 else 0
            else:
                d = np.sign(y)

            e = d - y
            k = self.P @ xn / (self.lambda_ + xn.conj() @ self.P @ xn)
            self.weights += k * e.conj()
            self.P = (self.P - np.outer(k, xn.conj() @ self.P)) / self.lambda_
            errors.append(np.abs(e)**2)
        return output[self.order:], errors

5.4 完整实现与测试

# -*- coding: utf-8 -*-
"""
Created on Tue Mar 18 14:08:27 2025

@author: Neol
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import convolve

plt.close('all')
# 设置全局字体为支持中文的字体
plt.rcParams['font.sans-serif'] = ['SimHei']  # 黑体
# 解决负号显示问题
plt.rcParams['axes.unicode_minus'] = False

def qpsk_mod(bits):
    symbols = (1 - 2*bits[:,0]) + 1j*(1 - 2*bits[:,1])
    return symbols / np.sqrt(2)

def qpsk_demod(symbols):
    bits = np.zeros((len(symbols), 2), dtype=int)
    bits[:,0] = (np.real(symbols) < 0).astype(int)
    bits[:,1] = (np.imag(symbols) < 0).astype(int)
    return bits

# 眼图绘制（精确时间对齐）
def plot_eye_diagram(signal, title, sps=2, ax=None):
    if ax is None:
        fig, ax = plt.subplots(figsize=(8,4))

    span = 3*sps  # 3符号周期
    eye = []
    for i in range(0, len(signal)-span, sps):
        seg = signal[i:i+span]
        if len(seg) == span:
            eye.append(np.abs(seg))

    if not eye:
        return

    eye = np.array(eye).T
    time = np.linspace(0, 3, span)
    ax.plot(time, eye, color='blue', alpha=0.1, linewidth=0.5)
    ax.set_title(title)
    ax.set_xlabel('Symbol Period')
    ax.set_ylabel('Amplitude')
    ax.grid(True)

class MultipathChannel:
    def __init__(self, taps, snr_db):
        self.taps = taps / np.linalg.norm(taps) * np.sqrt(len(taps))
        self.main_delay = np.argmax(np.abs(taps))
        self.snr_db = snr_db

    def transmit(self, signal):
        convolved = convolve(signal, self.taps, mode='full')[:len(signal)]
        tx_power = np.mean(np.abs(signal)**2)
        noise_power = tx_power / (10**(self.snr_db/10))
        noise = np.sqrt(noise_power/2)*(np.random.randn(len(signal)) + 1j*np.random.randn(len(signal)))
        return convolved + noise, self.main_delay

class LMSEqualizer:
    def __init__(self, order, mu):
        self.order = order
        self.mu = mu
        self.weights = np.zeros(order, dtype=complex)

    def equalize(self, rx_signal, train_seq, delay):
        output = np.zeros_like(rx_signal, dtype=complex)
        errors = []
        for n in range(self.order, len(rx_signal)):
            xn = rx_signal[n-self.order+1:n+1]
            y = np.dot(self.weights.conj(), xn)
            output[n] = y

            if n < len(train_seq) + delay:
                d = train_seq[n-delay] if (n-delay)>=0 else 0
            else:
                d = np.sign(y)

            e = d - y
            self.weights += self.mu * e.conj() * xn
            errors.append(np.abs(e)**2)
        return output[self.order:], errors

class RLSEqualizer:
    def __init__(self, order, lambda_=0.999, delta=1.0):
        self.order = order
        self.lambda_ = lambda_
        self.P = delta * np.eye(order)
        self.weights = np.zeros(order, dtype=complex)

    def equalize(self, rx_signal, train_seq, delay):
        output = np.zeros_like(rx_signal, dtype=complex)
        errors = []
        for n in range(self.order, len(rx_signal)):
            xn = rx_signal[n-self.order+1:n+1]
            y = np.dot(self.weights.conj(), xn)
            output[n] = y

            if n < len(train_seq) + delay:
                d = train_seq[n-delay] if (n-delay)>=0 else 0
            else:
                d = np.sign(y)

            e = d - y
            k = self.P @ xn / (self.lambda_ + xn.conj() @ self.P @ xn)
            self.weights += k * e.conj()
            self.P = (self.P - np.outer(k, xn.conj() @ self.P)) / self.lambda_
            errors.append(np.abs(e)**2)
        return output[self.order:], errors

if __name__ == "__main__":
    np.random.seed(42)

    # 参数配置
    num_symbols = 10000
    train_ratio = 0.4
    channel_taps = np.array([1.2, 0.2j, 0.5, 0.2, 0.5j, 0.4j, 0.7, 0.3j])  # 主径强化
    snr_db = 20
    eq_order = 33
    lms_mu = 0.0001
    rls_lambda = 1

    # 生成信号
    tx_bits = np.random.randint(0,2,(num_symbols,2))
    tx_signal = qpsk_mod(tx_bits)

    # 信道传输
    channel = MultipathChannel(channel_taps, snr_db)
    rx_signal, ch_delay = channel.transmit(tx_signal)

    # 计算群时延
    channel_energy = np.abs(channel_taps)**2
    group_delay = int(np.sum(np.arange(len(channel_taps)) * channel_energy)/np.sum(channel_energy))
    total_delay = group_delay + eq_order//2

    # 均衡处理
    train_len = int(num_symbols*train_ratio)
    lms_eq = LMSEqualizer(eq_order, lms_mu)
    lms_out, lms_err = lms_eq.equalize(rx_signal, tx_signal[:train_len], ch_delay)

    rls_eq = RLSEqualizer(eq_order, rls_lambda)
    rls_out, rls_err = rls_eq.equalize(rx_signal, tx_signal[:train_len], ch_delay)

    # 数据对齐
    valid_slice = slice(total_delay, total_delay + (num_symbols-train_len))
    tx_ref = tx_signal[valid_slice.start+eq_order : valid_slice.stop+eq_order]
    lms_equal = lms_out[valid_slice]
    rls_equal = rls_out[valid_slice]
    rx_unequal = rx_signal[valid_slice.start+eq_order : valid_slice.stop+eq_order]

    # BER计算

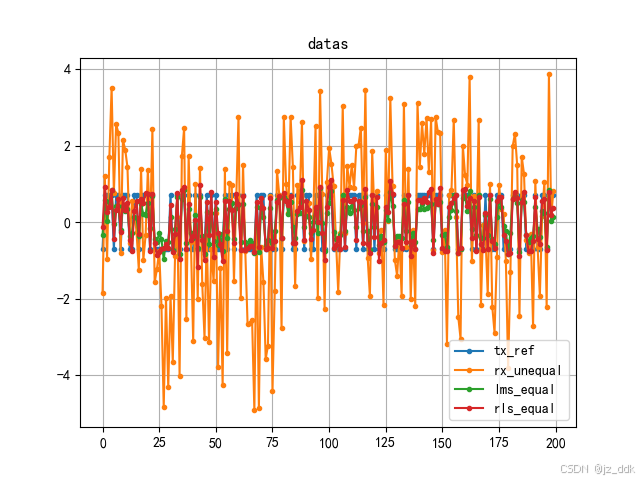

    plt.figure()
    plt.title('datas')
    plt.plot(np.imag(tx_ref[4000:4200]),'.-',label="tx_ref")
    plt.plot(np.imag(rx_unequal[4000:4200]),'.-',label="rx_unequal")
    plt.plot(np.imag(lms_equal[4000:4200]),'.-',label="lms_equal")
    plt.plot(np.imag(rls_equal[4000:4200]),'.-',label="rls_equal")
    plt.grid()
    plt.legend()

    bits_tx_ref = qpsk_demod(tx_ref)
    bits_rx_unequal = qpsk_demod(rx_unequal)
    bits_lms_equal = qpsk_demod(lms_equal)
    bits_rls_equal = qpsk_demod(rls_equal)

    ber_raw = np.mean(bits_rx_unequal[4000:] != bits_tx_ref[4000:])
    ber_lms = np.mean(bits_lms_equal[4000:] != bits_tx_ref[4000:])
    ber_rls = np.mean(bits_rls_equal[4000:] != bits_tx_ref[4000:])

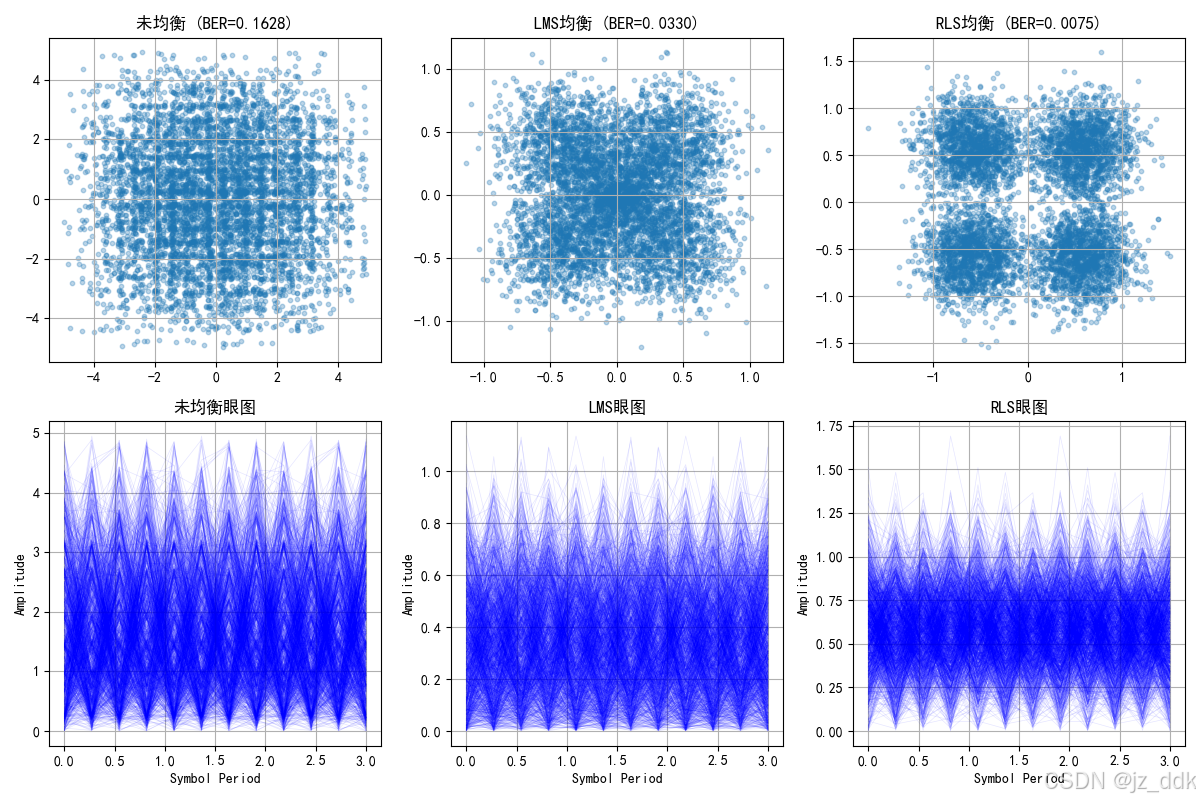

    # ========== 可视化 ==========
    plt.figure(figsize=(12, 8))

    # 星座图对比
    plt.subplot(2,3,1)
    plt.scatter(rx_unequal.real, rx_unequal.imag, alpha=0.3, s=10)
    plt.title(f"未均衡 (BER={ber_raw:.4f})")
    plt.grid()

    plt.subplot(2,3,2)
    plt.scatter(lms_equal.real, lms_equal.imag, alpha=0.3, s=10)
    plt.title(f"LMS均衡 (BER={ber_lms:.4f})")
    plt.grid()

    plt.subplot(2,3,3)
    plt.scatter(rls_equal.real, rls_equal.imag, alpha=0.3, s=10)
    plt.title(f"RLS均衡 (BER={ber_rls:.4f})")
    plt.grid()

    # 眼图对比（指定子图位置）
    plt.subplot(2,3,4)
    plot_eye_diagram(rx_unequal.real, "未均衡眼图",sps=4, ax=plt.gca())

    plt.subplot(2,3,5)
    plot_eye_diagram(lms_equal.real, "LMS眼图",sps=4, ax=plt.gca())

    plt.subplot(2,3,6)
    plot_eye_diagram(rls_equal.real, "RLS眼图",sps=4, ax=plt.gca())

    plt.tight_layout()

    # 误差收敛曲线
    plt.figure(figsize=(12,6))
    plt.plot(10*np.log10(lms_err[:2000]), label='LMS')
    plt.plot(10*np.log10(rls_err[:2000]), label='RLS')
    plt.title("误差能量收敛曲线")
    plt.xlabel("迭代次数")
    plt.ylabel("误差能量 (dB)")
    plt.legend()
    plt.grid()

    plt.show()

    #性能报告
    print("="*50)
    print(f"信道主径时延: {ch_delay} 符号,多径数量：{len(channel_taps)-1}")
    print(f"测试结果 (SNR={snr_db}dB):")
    print(f"未均衡 BER: {ber_raw:.5f}")
    print(f"LMS均衡 BER: {ber_lms:.5f} → 改善 {100*(ber_raw-ber_lms)/ber_raw:.1f}%")
    print(f"RLS均衡 BER: {ber_rls:.5f} → 改善 {100*(ber_raw-ber_rls)/ber_raw:.1f}%")
    print("="*50)

5.5 性能对比与可视化

1. 均衡前后数据情况

   可见经过均衡后，信号明显更接近原始数据（tx_ref）

2. 收敛曲线：
   可见两种均衡算法，RLS收敛后误差更小。

3. 星座图与眼图：
   可见均衡后星座图和眼图都有明显改善。

4. 测试结果：
   通过测试，可以发现均衡对于改善多径影响，有明显效果：

==================================================
信道主径时延: 0 符号,多径数量：7
测试结果 (SNR=20dB):
未均衡 BER: 0.16275
LMS均衡 BER: 0.03300 → 改善 79.7%
RLS均衡 BER: 0.00750 → 改善 95.4%
==================================================

---

六、实际应用案例

6.1 Wi-Fi 6E中的自适应均衡

1. 场景：6 GHz频段的高频段通信（频段范围5925-7125 MHz）。
2. 挑战：
   • 路径损耗大，多径效应显著。
   • 设备移动导致信道快速变化。
3. 解决方案：
   • 算法：变步长LMS + DFE结构。
   • 硬件：基于OFDM的时域均衡，结合导频符号辅助训练。
4. 效果：
   • 在20 MHz信道下，SER降低至$10^{-6}$。
   • 支持高达1201 Mbps的数据速率。

6.2 卫星通信中的Turbo均衡

1. 技术：将Turbo编码与自适应均衡结合。
2. 优势：
   • 利用软信息迭代处理，提升抗噪性能。
   • 适用于深空通信中的极低信噪比场景。

---

七、未来研究方向

1. 深度学习增强均衡：
   • 基于神经网络的盲均衡技术，无需训练序列。
   • 端到端模型直接映射接收信号到发送信号。
2. 毫米波通信中的实时均衡：
   • 开发低复杂度算法，应对极高带宽和快速时变信道。
3. 量子通信中的自适应均衡：
   • 利用量子态特性，提升抗干扰能力。

---

八、总结

本文系统阐述了自适应均衡技术的核心原理、算法设计、仿真实现及工程应用。通过数学推导与Python实例，展示了LMS、RLS等经典算法的实现细节。未来，自适应均衡将向更低复杂度、更高智能化方向发展，持续推动通信技术的演进。

---

参考资料：

1. 《通信系统仿真原理与无线应用》（Proakis著）
2. IEEE Trans. Commun., “Adaptive Equalization for 5G mmWave Communications”
3. Scipy Cookbook: Adaptive Filtering

---
