APP自动化框架LazyAndroid使用手册（2）--元素自动抓取

作者：黄书力

概述

前面的一篇博文简要介绍了安卓自动化测试框架LazyAndroid的组成结构和基本功能，本文将详细描述此框架中元素自动抓取工具lazy-uiautomaterviewer的使用方法。
uiautomatorviewer是谷歌在Android4.1及之后的版本中发布的一个用来扫描和分析Android应用程序的UI组件的GUI工具。
使用uiautomatorviewer，可以查看应用的UI布局、组件以及相关的属性。

lazy-uiautomatorviewer**是在uiautomatorviewer的基础上进行二次开发，添加了以下新功能的安卓App页面元素抓取工具：

1. xpath生成
2. xpath控件搜索确认
3. 页面xpath自动一键抓取导出（单个控件或批量）
4. 选择性抓取导出并自动生成java代码

使用方法

下载和启动

1.下载并安装安卓环境

为了使用uiautomatorviewer，首先需要下载并安装安卓环境（4.1+的SDK），方法大家可以自行百度。

2.替换jar包

将lazy-uiautomatorviewer 源码编译生成的jar包uiautomatorviewer.jar拷贝到安卓安装目录下的
\android-sdk\tools\lib 文件夹中替换掉原来的uiautomatorviewer.jar包。

jar包下载地址：

http://download.csdn.net/detail/kaka1121/9685936；

lazy-uiautomatorviewer源码下载地址：

https://github.com/lazytestteam/lazyuiautomatorviewer;

3.启动lazy-uiautomatorviewer
      双击安卓安装目录下的 \android-sdk\tools\uiautomatorviewer.bat 文件，启动lazy-uiautomatorviewer。

演示

      这里以京东钱包apk某个发行版为例进行演示。手机打开app，连上电脑后，通过uiautomatorviewer.bat启动抓取工具，单击如图所示的按钮1，进行截屏，即可看到下图。

图中的标记：

1是截屏，是uiautomaterviewer原生的功能，是所有后续功能的基础；
2是一键导出所有控件的xpth并生成java代码；
3是选择部分控件导出；
4是鼠标移动到控件上的示例；
5是控件xpath搜索，用于验证xpath能否唯一定位控件的；
6是鼠标悬停或单击控件后显示对应的xpath。

1.一键导出页面内所有控件xpath

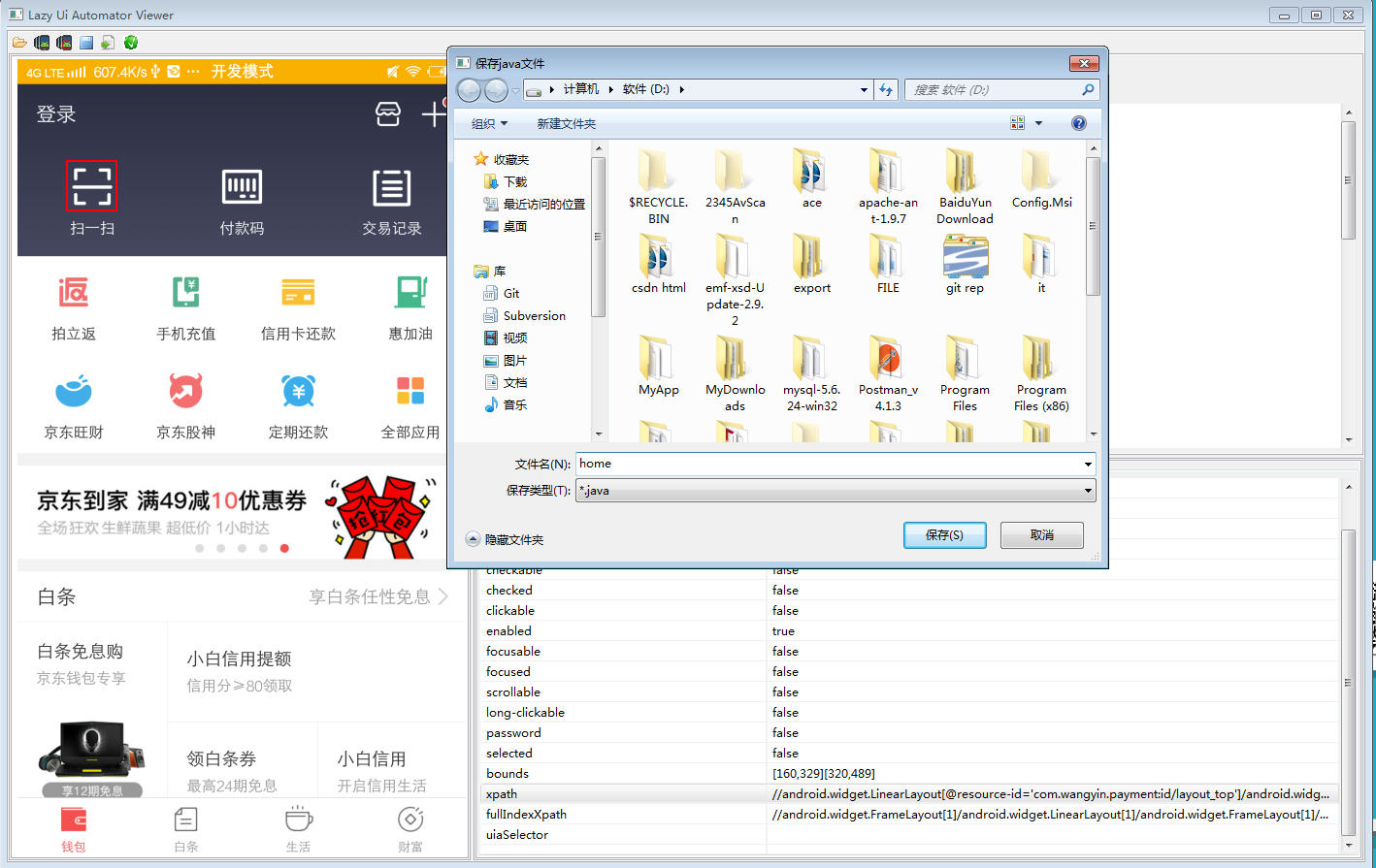

单击上图所示的按钮2，会弹出文件保存的路径选择框。选择路径，输入文件名后，点击保存，会将当前页面的控件xpath及其变量定义全部导出到java文件中。

      由于上图所示页面控件较多，导出的文件中变量较多，不便于展示代码。切换到京东钱包的登录页，一键导出的java文件是这样的：

package test.java.bean;
import lazy.android.annotations.*;
import lazy.android.bean.BaseBean;
import lazy.android.controls.*;
import io.appium.java_client.AppiumDriver;


/**
 * Gennerated by lazyUiautomaterViewer.
 */
public class LoginBean extends BaseBean{

    @Xpath(xpath={"//android.widget.TextView[@resource-id='com.wangyin.payment:id/txt_main_title']"})
    @Description(description="登录")
    public  PlainText  textView1;

    @Xpath(xpath={"//android.view.View[@resource-id='com.wangyin.payment:id/view_divider_line']"})
    @Description(description="")
    public  View  view1;

    @Xpath(xpath={"//android.widget.ScrollView[@resource-id='com.wangyin.payment:id/fragment_container']"})
    @Description(description="")
    public  View  scrollView2;

    @Xpath(xpath={"//android.widget.RadioGroup[@resource-id='com.wangyin.payment:id/main_footbar_menu']"})
    @Description(description="")
    public  View  radioGroup3;

    @Xpath(xpath={"//android.widget.RadioButton[@resource-id='com.wangyin.payment:id/login_tab_phone']"})
    @Description(description="钱包账户")
    public  Click  jdpayAccount;

    @Xpath(xpath={"//android.widget.RadioButton[@resource-id='com.wangyin.payment:id/login_tab_jd']"})
    @Description(description="京东账户")
    public  Click  jdAccount;

    @Xpath(xpath={"//android.widget.LinearLayout[@resource-id='com.wangyin.payment:id/layout_login_jd']/android.view.View[1]"})
    @Description(description="")
    public  View  view4;

    @Xpath(xpath={"//android.widget.EditText[@resource-id='com.wangyin.payment:id/cp_input_combox_jd']"})
    @Description(description="京东商城手机号/用户名/邮箱")
    public  Text  editTextUserName;

    @Xpath(xpath={"//android.widget.TextView[@text='账号']"})
    @Description(description="账号")
    public  PlainText  textView2;

    @Xpath(xpath={"//android.widget.ImageView"})
    @Description(description="")
    public  View  imageView5;

    @Xpath(xpath={"//android.widget.EditText[@resource-id='com.wangyin.payment:id/cp_input_pwd']"})
    @Description(description="")
    public  Text  editJDTextPwd;

    @Xpath(xpath={"//android.widget.TextView[@text='密码']"})
    @Description(description="密码")
    public  PlainText  textView3;

    @Xpath(xpath={"//android.widget.LinearLayout[@resource-id='com.wangyin.payment:id/layout_login_jd']/android.view.View[2]"})
    @Description(description="")
    public  View  view6;

    @Xpath(xpath={"//android.widget.Button[@resource-id='com.wangyin.payment:id/btn_login_jd']"})
    @Description(description="登 录")
    public  Click  buttonLogin;

    @Xpath(xpath={"//android.widget.TextView[@resource-id='com.wangyin.payment:id/txt_jd_register']"})
    @Description(description="注册京东账户")
    public  PlainText  textView4;

    @Xpath(xpath={"//android.widget.TextView[@resource-id='com.wangyin.payment:id/txt_forget_pwd']"})
    @Description(description="忘记密码？")
    public  PlainText  textView5;

    @Xpath(xpath={"//android.widget.EditText[@resource-id='com.wangyin.payment:id/cp_input_combox_wy']"})
    @Description(description="请填写手机号")
    public  Text  editTextPhone;

    @Xpath(xpath={"//android.widget.TextView[@text='手机号']"})
    @Description(description="手机号")
    public  PlainText  textViewPhone;

    @Xpath(xpath={"//android.widget.Button[@resource-id='com.wangyin.payment:id/btn_login']"})
    @Description(description="下一步")
    public  Click  nextStep;

    @Xpath(xpath={"//android.widget.EditText[@resource-id='com.wangyin.payment:id/cp_input_pwd']"})
    @Description(description="")
    public  Text  editjdPayTextPwd;

    @Xpath(xpath={"//android.widget.TextView[@text='密码']"})
    @Description(description="密码")
    public  PlainText  textViewPwd;

    @Xpath(xpath={"//android.widget.Button[@resource-id='com.wangyin.payment:id/btn_login']"})
    @Description(description="登 录")
    public  Click  jdpayLogin;

    public LoginBean(AppiumDriver aDriver){super(aDriver);}

}

package名大家使用的时候需要修改成自己的，
import的jar包前3个是lazyAndroid的（下载地址：https://github.com/lazytestteam/LazyAndroid），第4个是AppiumDriver的（可以自行百度下载）。
文件末尾的 public LoginBean(AppiumDriver aDriver){super(aDriver);} 是自动生成的类的构造函数，用于实例化AppiumDriver。

2.导出部分控件xpath

单击图一所示的按钮3，会弹出如下图所示的控件选择窗口（控件-变量定义窗口）；
鼠标选停到左边截图中的某个控件上时，控件选择窗口中的xpath和Description（如果没有的话，就不会显示）会跟随变化；
输入ControlName（控件的变量名字）后，点击“添加控件”按钮，即可加入到右边的已选控件栏；
在已选控件栏，单击已选中的某个控件，可以重新修改或删除；
控件选择完成后，点击“导出到文件”即可导出本页面已选中的控件的代码（基于xpath定义的变量；
导出的java文件和一键导出的文件类似，只是控件的数量精简一点了；

3.xpath搜索

做自动化时时常会遇到xpath无法定位到元素或者无法唯一定位一个元素的情况。使用本工具，可以方便快捷地验证xpath是否能唯一定位目标控件。

使用方法：打开app目标页面，截图，在如下所示输入框中输入xpath后，点击搜索按钮，该xpath对应的目标页面就会用红色的框框标注起来了。如果匹配到多个控件，就会在左边的页面中看到多个红色框框了

总结

      该工具能大大节省安卓UI自动化实施过程中需要针对每个控件需要单独抓取xpath的时间，使QA只需要专注于测试逻辑的设计，需要使用哪个页面元素和控件，只需要直接使用LazyUiAutomatorViewer自动生成的对应变量即可，真正地使用面向对象的思想进行测试编码，极大地提高了安卓UI自动化测试的编码效率。
      导出的java文件可以直接导入到基于LazyAndroid的测试工程中进行使用，例子可参考文章《APP自动化框架LazyAndroid使用手册（4）–模板工程详解》（下载地址http://blog.csdn.net/kaka1121/article/details/53325265）和模板工程http://download.csdn.net/detail/kaka1121/9685943，也可以根据需要，仅选用其中的部分xpath使用。
