晶振知识点整理

晶振知识点整理
1.晶振原理
晶振具有压电效应，即在晶片两极外加电压后晶体会产生变形，反过来如外力使晶片变形，则两极上金属片又会产生电压。
2.晶振分类
晶振可分为有源晶振和无源晶振。
2.1无源晶振：
（1）无源晶振为晶体。一般为2引脚的无极性器件(部分无源晶振还有无极性的固定引脚)。
（2）无源晶振一般需借助与负载电容形成的时钟电路才能产生振荡信号。具体的推荐电容一般晶振的技术规格书中有介绍。(如：32.768K的晶振搭配12.5PF的电容）
（3）无源晶振产生的为正弦波信号。用示波器测一个引脚与地之间的波形。
（4）无源晶振需特殊的引脚搭配。如：XTAL1和XTAL2指的是8051系单片机上常见的用于接“晶振”的两个引脚。从原理上来说，这两个引脚和MCU内部一个反相器相连接。这个反相器与外部的“晶振”组成一个构成一个皮尔斯振荡器（Pierce oscillator）。（不理解，这么用就对了）
（5）无源晶振最小为误差为5PPM。

无源晶振电路图

2.2有源晶振：
（1）有源晶振为振荡器，有4个引脚。
（2）有源晶振不需要CPU的内部振荡器，信号稳定，质量较好，而且连接方式比较简单。但价格相比无源晶振贵。
（3）有源晶振产生的信号为方波信号。（总有特例为正弦波信号）示波器测信号与GND之间。
（4）有源晶振供电便能产生一个时钟信号。
（5）有源晶振误差最小为0.1PPM。

有源晶振电路图

3.常用特殊的晶振
3.1 关于32.768K晶振
32.768K的晶振常用于计时。常搭配12.5PF的电容。
T=1/32768。每震荡32768次就是工作一秒。
32768是2的15次方。0x8000=32768。
将32768连接到一个16位的计数器，第16位每变化一次，正好就是1秒。
32768接的是计数器（计数器主要对脉冲的个数进行计数），所以没有时钟周期、机器周期、指令周期。

{
一些钟表等常用32.768K的晶振原因：
1.32768为2的15次方，便于计算。
2.32768已经属于低频产品，低于32768晶振体积会变大，搭配的负载电容也会变大。
3.对于数字电路，工作频率越高，就有更高的电路消耗，不利于续航。
}

3.2 关于11.0592M晶振

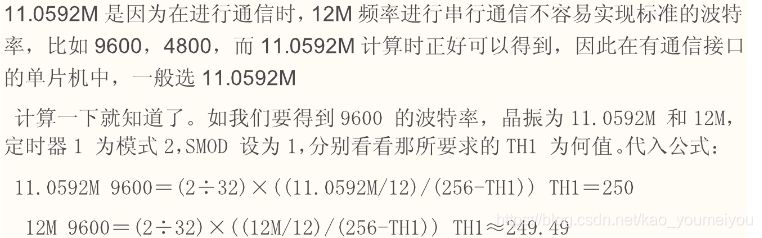

11.0592M的晶振常用于做串口通信，容易设置波特率。

{
震荡周期、机器周期、指令周期。
1.时钟周期、振荡周期、节拍周期
　　时钟周期又叫做振荡周期、节拍周期，定义为时钟晶振频率的倒数。时钟周期是计算机中最基本的、最小的时间单位。在一个时钟周期内，CPU仅完成一个最基本的动作。例如晶振为12M，则时钟周期为1/12us。又可以被定义为节拍。
　　2.机器周期
　　在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。完成一个基本操作所需要的时间称为机器周期。一般情况下，一个机器周期由若干个S周期（状态周期）组成。比如，取值周期，取数周期。在80C51内部，机器周期一般包括于12个时钟周期。例如24M的晶振，机器周期为12/24M秒。
　　3.指令周期
　　指令周期是指取出并完成一条指令所需的时间，一般由若干个机器周期组成，分为单周期指令，双周期指令和多周期指令。
　　对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。
}

3.2 关于12M晶振
12M的晶振易计算，12M晶振一个机器周期为1US。
4.晶振分频与倍频
4.1分频：当原来的信号经过n的周期，新的信号跳变一次，这样新信号周期就是原信号的N倍,新信号频率基于老频率则叫N分频。如震荡周期与时钟周期。

4.2倍频：与分频相反，频率是增大，当新频率是之前频率的N倍，则称为N倍频。倍频是利用锁相环（PLL）的原理进行频率的增倍。如STM32单片机外接8M晶振，但是主频却能跑72M。
PPL电路原理：
https://blog.csdn.net/leoufung/article/details/50268031
一个晶振只有一个固有频率，通过分频，倍频技术就可以扩展出很多频率，使用灵活，不必每个频率都要配一个对应的晶振。

5.晶振误差
晶振误差单位为PPM。
32.768KHZ，误差为+10ppm 。则一天的误差为：
10（PPM）*24(小时)*3600（一小时300秒）/100万（PPM为百万分之一）=0.864秒
一个32.768KHZ，误差为+10ppm 的晶振，一天的时间误差约为0.864秒。
