02、电机基础知识---磁场磁力线

目录

1、磁场

1.1、磁场的概念

1.2、磁场性质

2、磁力线

2.1、磁力线概念

2.2、磁力线性质

3、磁场、磁力线在电机中应用

4、洛伦磁力和安培力

5、左手定则

6、右手定则

6.1、判断感受电动势方向

6.2、判断磁场和磁力线方向

---

1、磁场

1.1、磁场的概念

        磁场是由带电粒子在运动过程中产生的一种物理现象。电流会产生磁场，磁场则会对带电粒子产生力的作用。

        磁场可以分为静电场和动电场：静电场是不随时间变化的磁场；动电场则是随着时间变化的磁场。

1.2、磁场性质

        ①、磁感应强度：用B表示，是用来描述磁场强弱的物理量。单位是特斯拉T。

        ②、磁力：磁场对带电粒子产生力的作用叫磁力。磁力的大小与带电粒子的电荷量、速度及磁感应强度有关。

        ③、电磁感应定律：按照迈克尔逊电磁感应定律，变化的磁场会产生感应电动势，从而产生感应电流。

2、磁力线

2.1、磁力线概念

        磁力线用来描述磁场分布的一种图形表示方法。磁力线是沿着磁场方向的一条连续曲线，其表示了磁场的强度和方向。

2.2、磁力线性质

        ①、无起点无终点：磁力线是一个开发闭合曲线，没有起点和终点。

        ②、密集区域与稀疏区域：磁力线在磁场强度较大的区域会更加密集，在磁场强度较小的区域会更加稀疏。

        ③、相互独立：不同磁力线之间是相互独立的，不会互相交叉。

        ④、磁力线的方向：磁力线是从磁场北极指向磁场南极的。

3、磁场、磁力线在电机中应用

        磁力线在磁铁的外部是由N指向S，在磁铁内部是由S指向N。

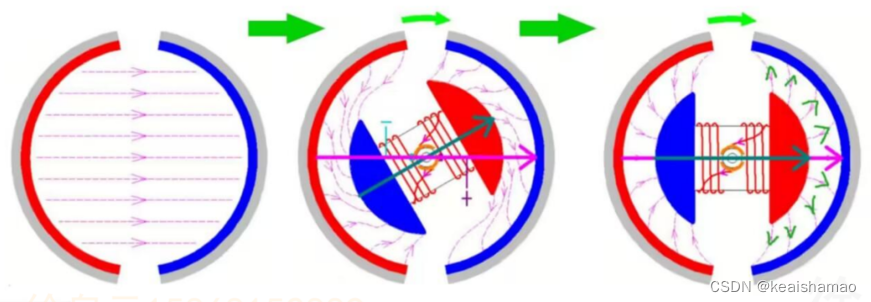

        下图中间图形中，磁力线不是最短的，最短的方向是粉色箭头所示的方向。为了让磁力线路径变短，磁阻变小，转子就需要转动。所以可以得出：转子的转动使磁路变短，磁阻变小；

        当转子转到下图中最右图形后，可以达到最小磁阻的磁路了。

4、洛伦磁力和安培力

        ①、磁场对引入磁场的运动电荷的作用磁力，这个磁场力称为洛仑兹力。F洛伦兹力 = Bqv；

        ②、载流导线所受的磁场力称为安培力。F安 = BILsinθ；

                B为磁感应强度---单位T；

                I为电流大小---单位A；

                L为导体有效长度---单位m；

                F为力的大小---单位N；

                θ为B和I的夹角；

        ③、在电机中，一般只谈安培力。左手定则用来判断力的方向，包括洛伦兹力和安培力。

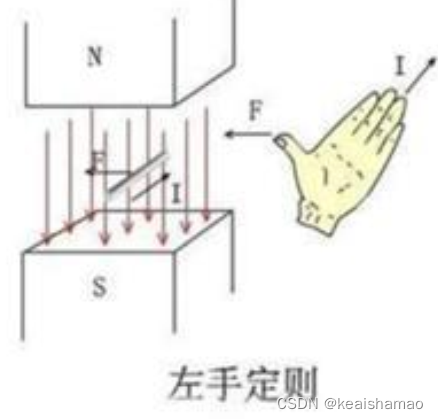

5、左手定则

        伸开左手，使大拇指和其余四指垂直，把手心指向N极，四指顺着电流的方向，那么大拇指所指的方向就是载流导体在磁场中的受力方向。

6、右手定则

        右手定则可以用来判断感受电动势的方向和磁感线的方向。

6.1、判断感受电动势方向

        右手平展使大拇指和其余四指垂直，把右手放入磁场中，让磁感线从掌心进入（当磁感线为直线时，相当于手心面向N极），大拇指指向导线运动方向，则四指所指方向为导线中感应电流（动生电动势）的方向。

        因为这个导体在磁场中运动，切割磁感线，所以会产生感生电动势，大小为E = BLsinθ

                v为导体的运动速度---单位m/s；

                B为磁感应强度----单位T；

                L为导体长度----单位m；

                θ为B和L的夹角；

6.2、判断磁场和磁力线方向

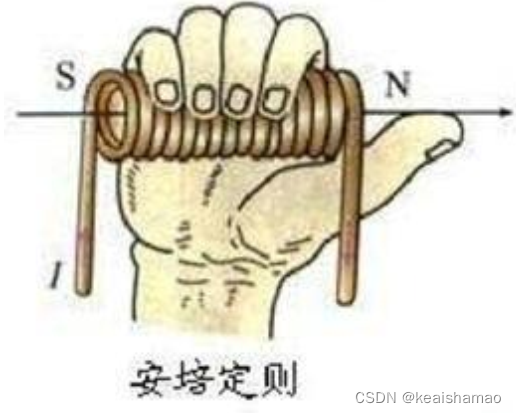

        ①、用右手握螺线管，让四指弯向螺线管中电流方向，大拇指所指的那端就是螺线管的N极。

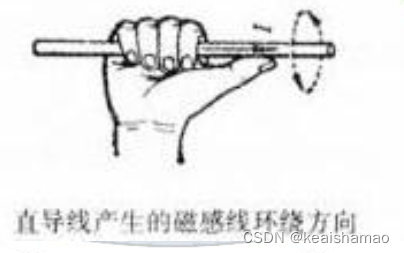

        ②、直流电流的磁场判断：大拇指直线电流方向，另外四指弯曲所指的方向为磁感线的方向。
