本文深入探讨了锁相环（PLL）的工作原理，包括鉴相器、环路滤波器、压控振荡器等关键组件。讨论了模拟与数字鉴相器的差异，以及在通信系统中的应用。还分析了整数与小数分频器的选择，强调了相位噪声和参考杂散的重要性，并提供了计算分频器参数的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

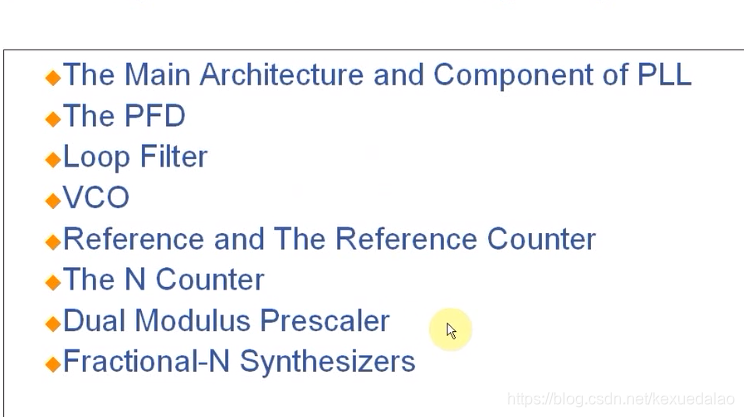

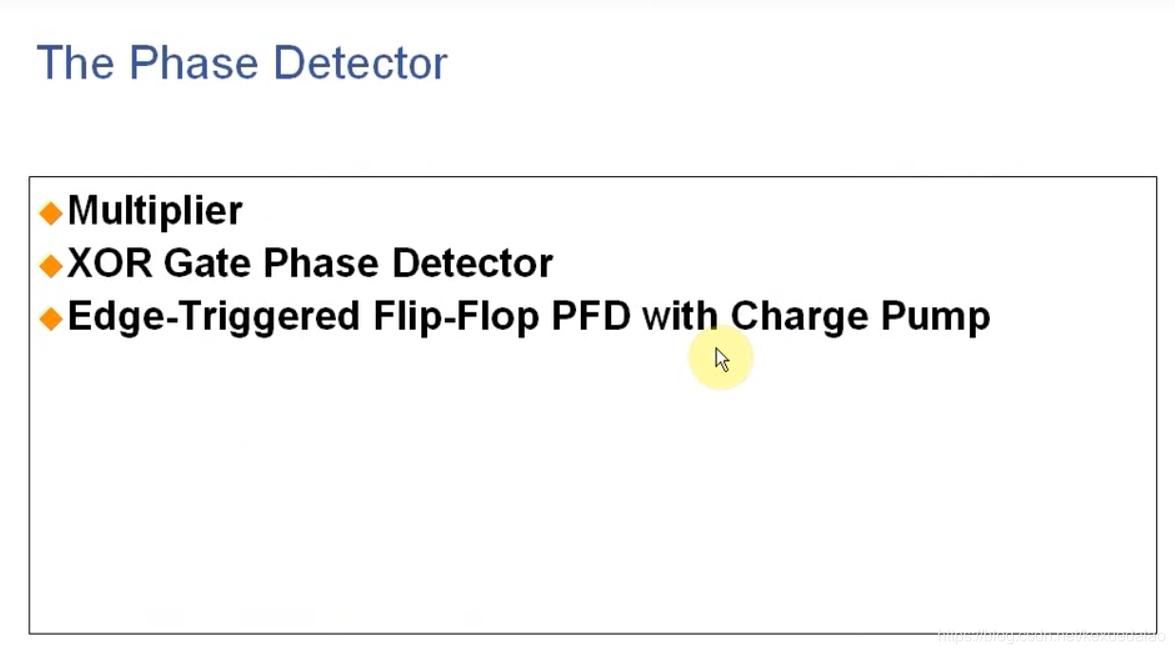

在这里插入图片描述

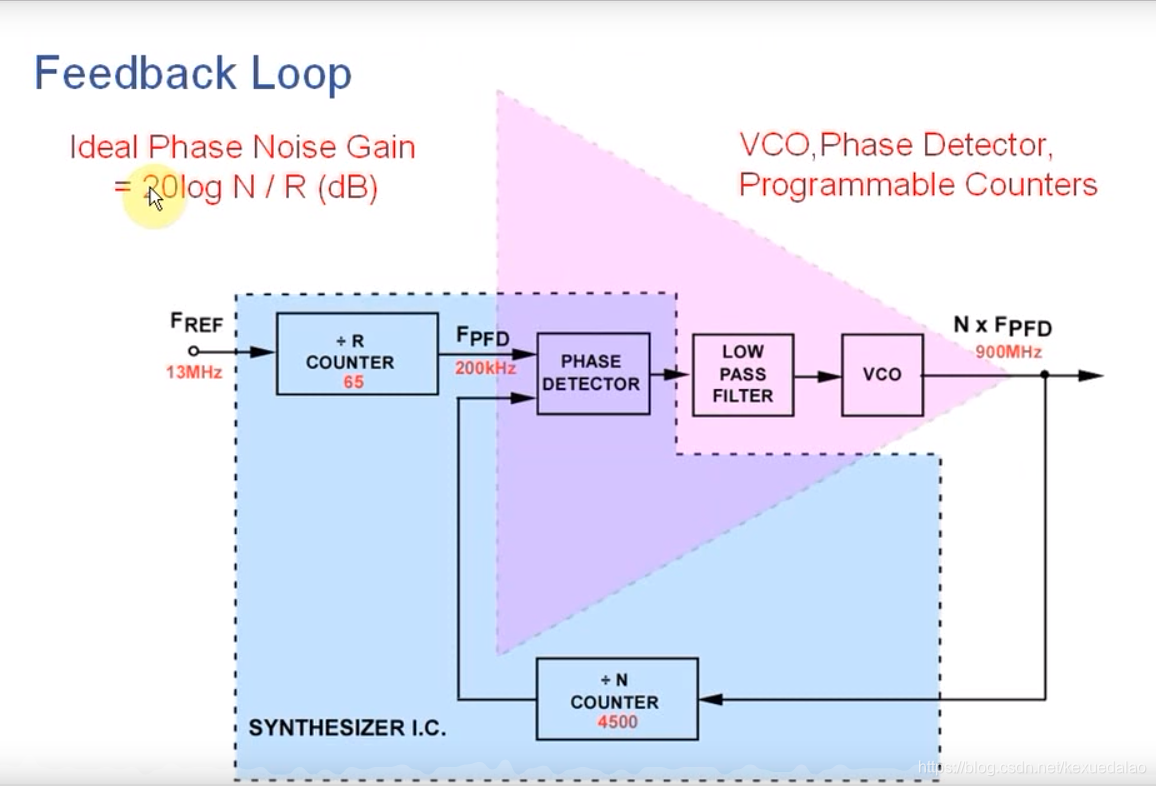

参考R分频器
双模预分频器
小数N综合器

在这里插入图片描述
锁相环电路具有锁定时无剩余频差、具有良好的载波跟踪性能、具有良好的宽带调制跟踪性能，门限性能好、易于集成等优良特性，通信系统中的应用是锁相解调、载波提取、频率合成。

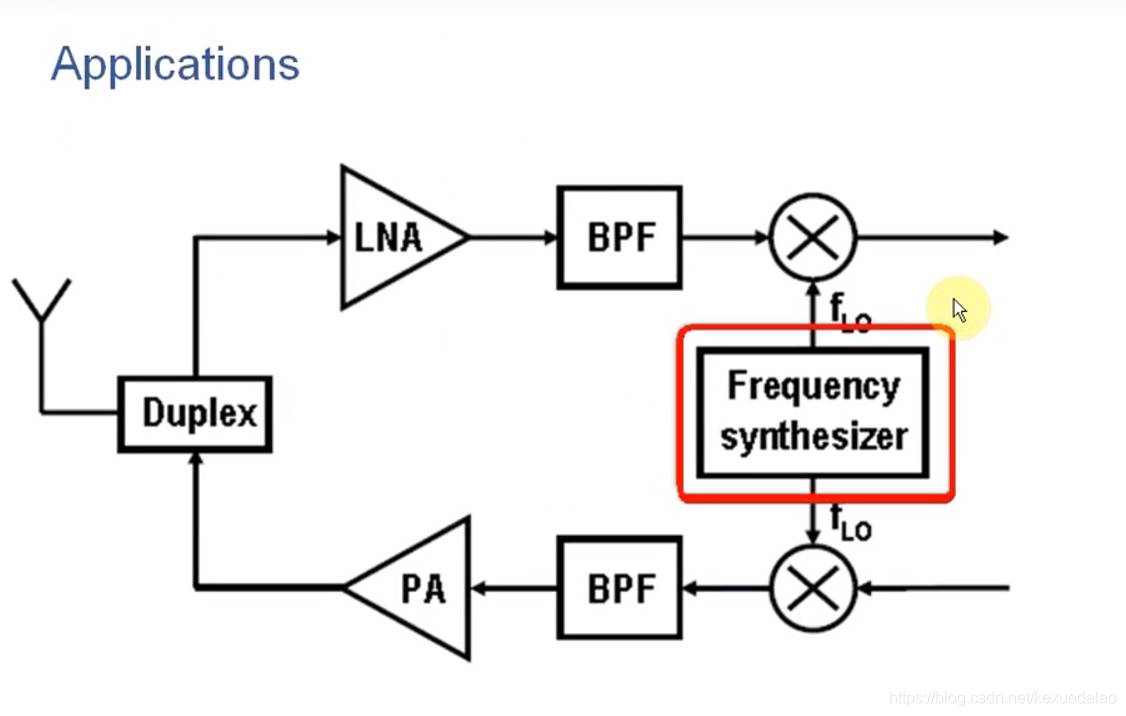

上图所示为，锁相环作为频率综合器产生本振信号在通信系统的应用，也是最典型的应用。

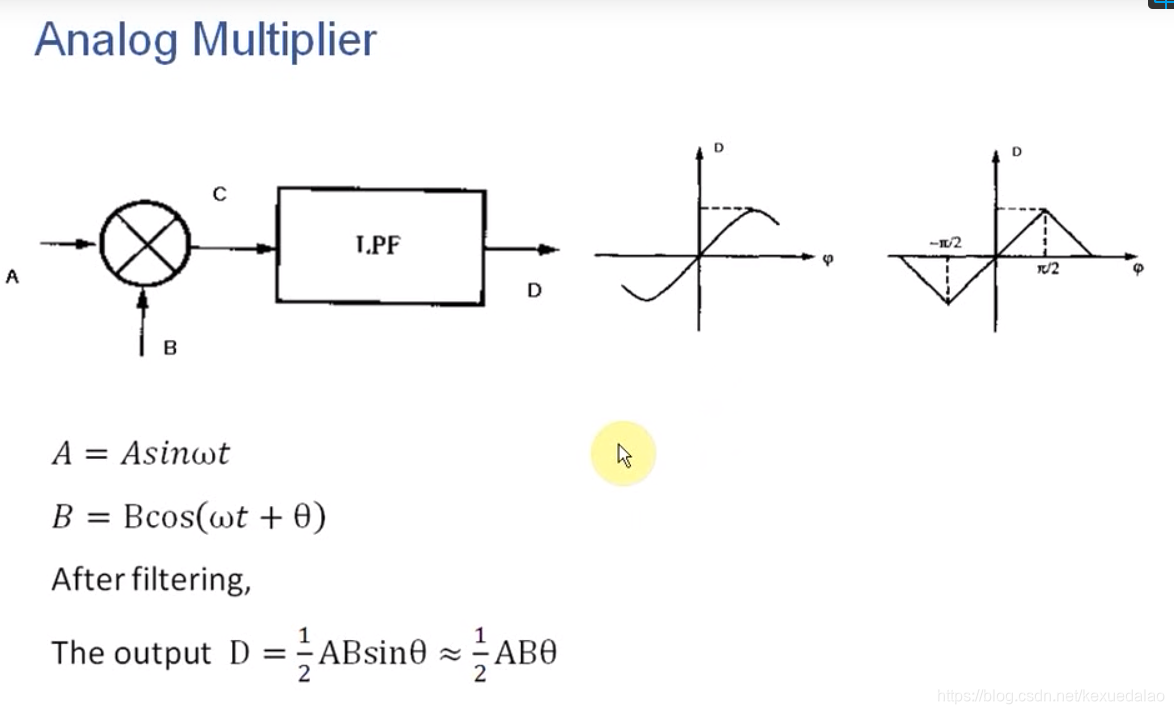

在这里插入图片描述

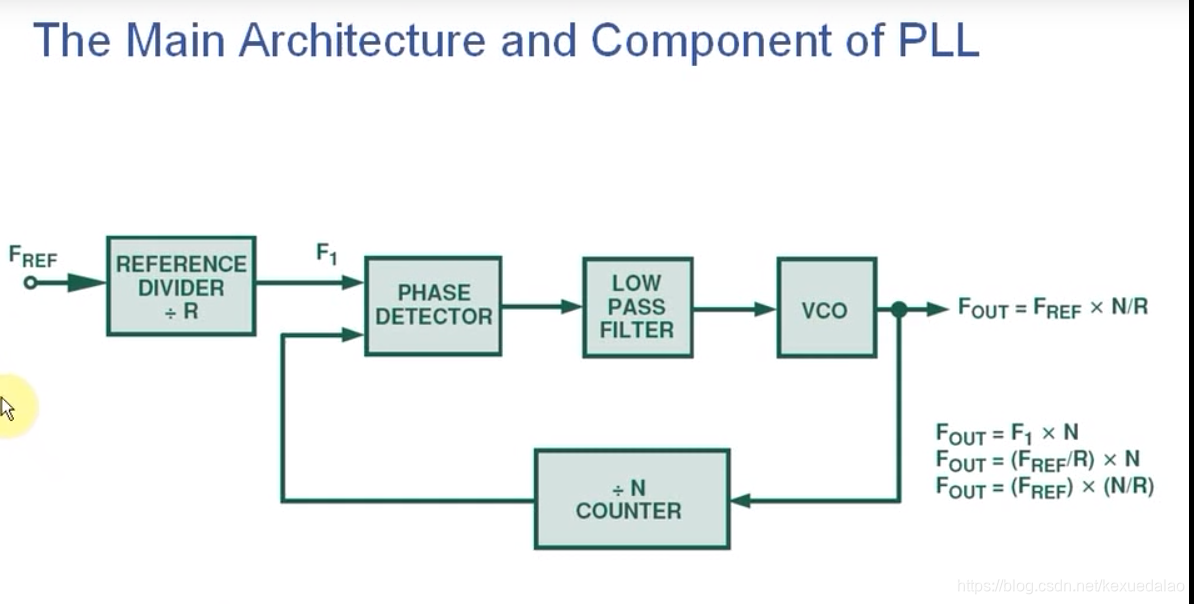

锁相技术是一种相位负反馈控制技术，他是通过比较参考输入端信号和压控振荡器的输入信号的相位，取出与这两个信号的相位差成正比的电压作为误差电压来控制振荡器的频率，使压控振荡器与频率达到与参考输入信号频率按一定比例输出的目的。

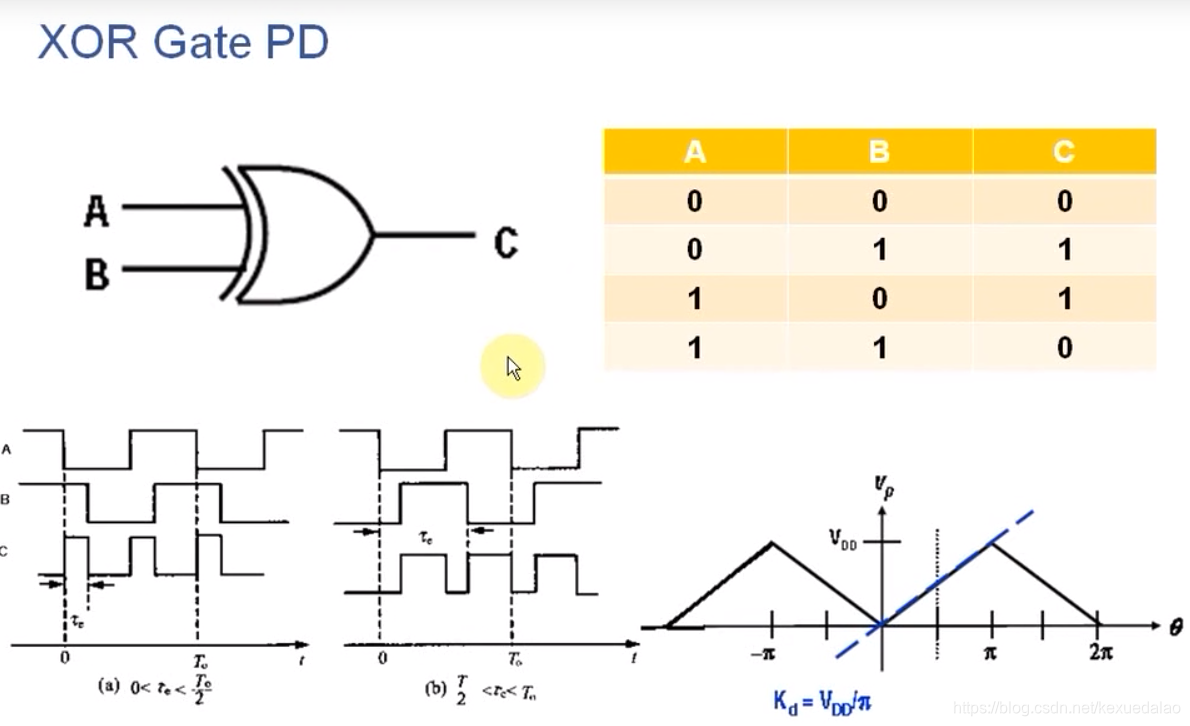

在这里插入图片描述

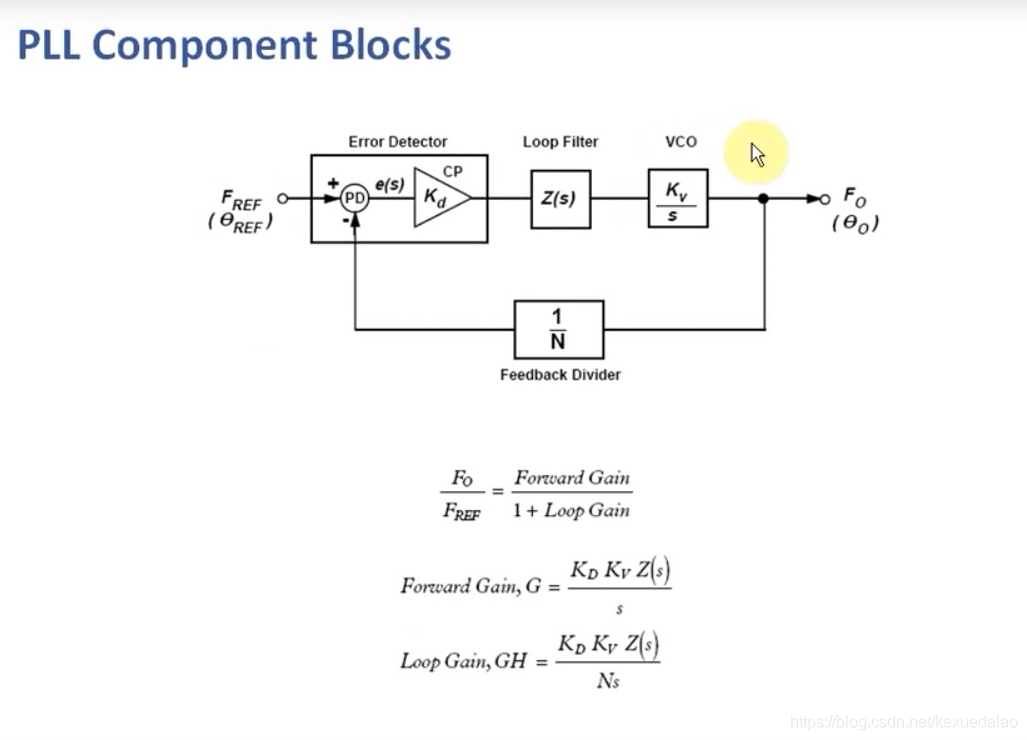

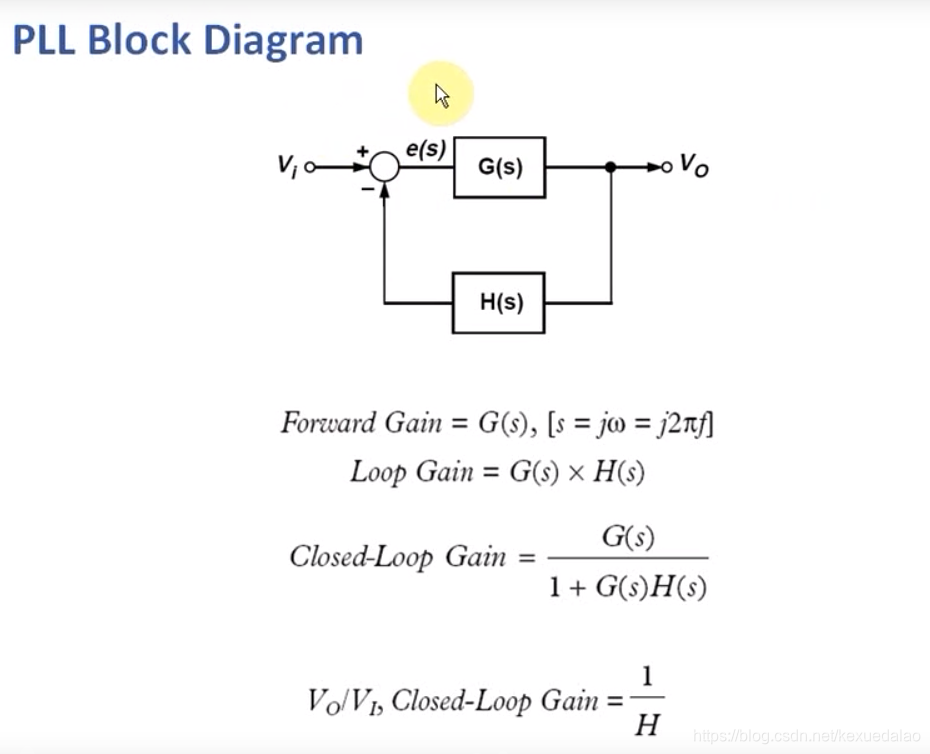

前向增益为G(S)，环路增益为G(S)*H(S)。
闭环增益为——

误差信号e(s),其经过环路滤波器后，对VCO进行控制，得到想要的频率输出信号。
所以输出信号频率与参考信号频率的比，即为：前向增益/（1+环路增益）
