Origin Pro 2018 的常用操作

最近论文，需要用到Origin作图，这里进行一个用到的命令的汇总。

目录

1.添加图层，将多条不同源的曲线绘制到一张图上

2.改变虚线，点划线等的直线段和点的长度

3.添加x轴，y轴等坐标轴标签

4.自己总结的Origin一套字体大小

5.软件出BUG，图跑到左上角。

---



1.添加图层，将多条不同源的曲线绘制到一张图上

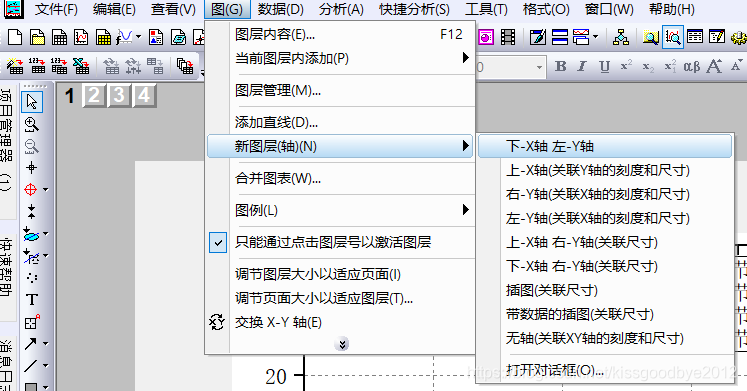

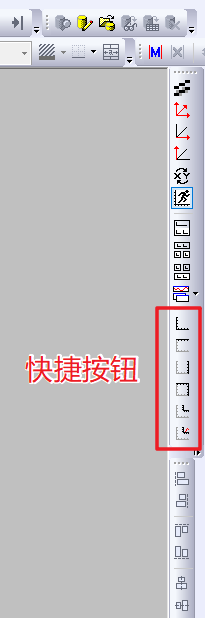

过程：图--》新图层--》下为x轴，左为Y轴。然后调整坐标轴的位置，有个框可以手动拖动

这里由于我绘制的所有曲线都是同一类型，所以将多余的坐标轴隐藏了。隐藏方法，双击需要隐藏的坐标轴，将  显示  前的勾去掉。



2.改变虚线，点划线等的直线段和点的长度

经常会出现点划线太密，或者太松，反正就是默认的不好看，调整方法。

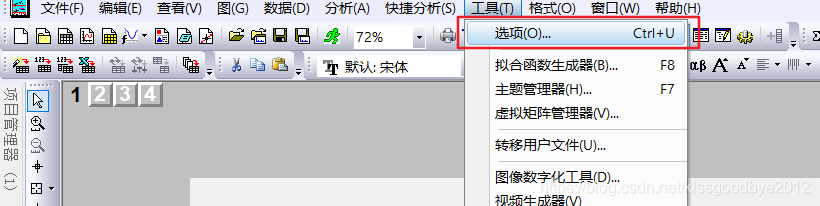

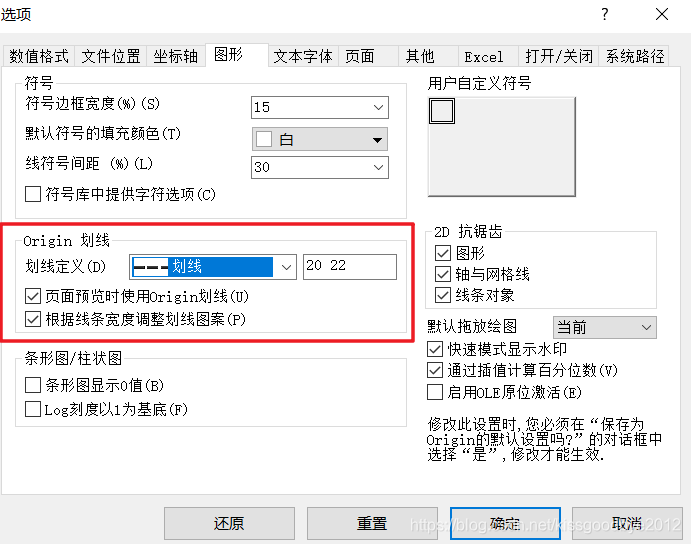

过程：工具——》选项——》图形，然后改划线定义

3.添加x轴，y轴等坐标轴标签

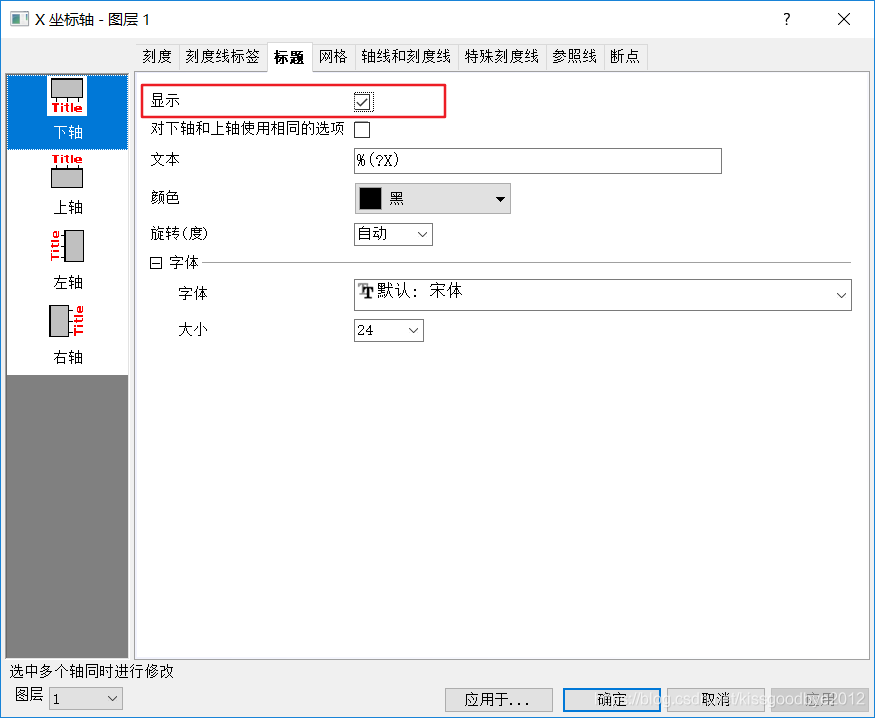

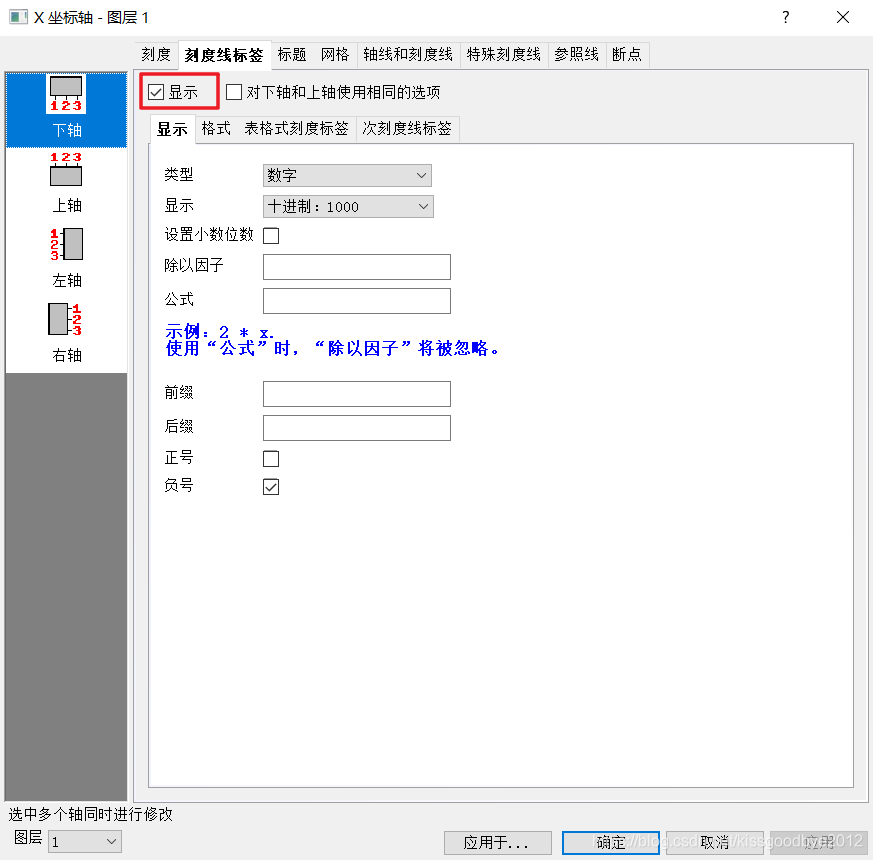

如下图所示，在左边选择需要添加坐标轴标签的轴，把标题栏下面的显示勾上。

4.自己总结的Origin一套字体大小

为了写论文，需要通过复制页面的方式将origin图复制到word中，方便后续word直接修改。

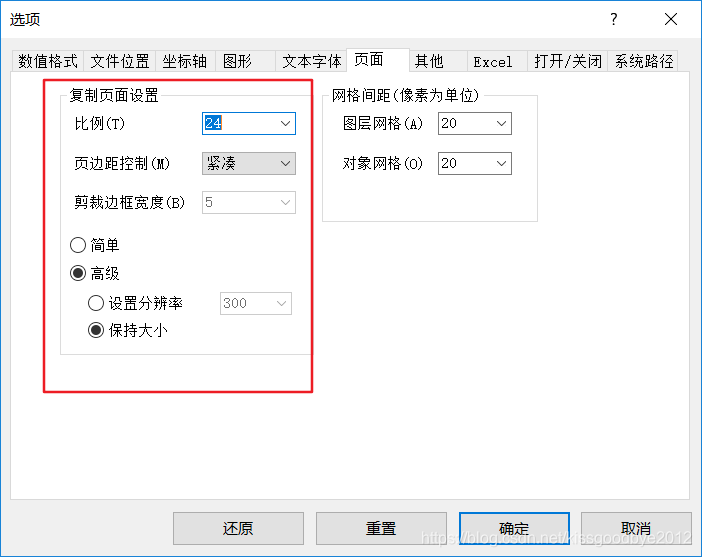

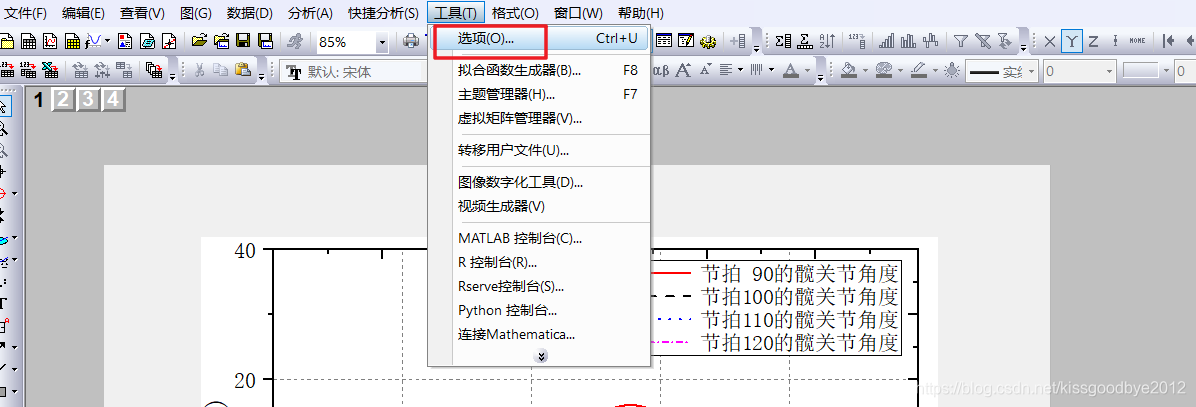

首先，设置输出页面的大小：在工具——》选项——》页面中，设置输出的图形比例24%，紧凑型。

然后，x轴和y轴的坐标轴标签为36pt，坐标轴刻度为26pt，图内图例为26pt，如果是曲线，曲线的宽度为3.

5.软件出BUG，图跑到左上角。

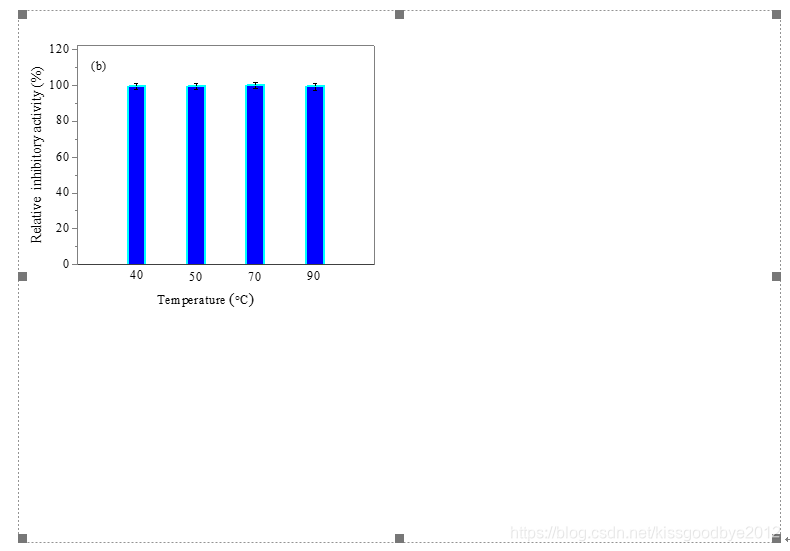

有一次莫名其妙的图就变成了如下图所示的情况，这个情况是由于origin与win10兼容性不好的bug。重启电脑，OK啦。
