必要准备
需要的文件:打上了label的,包含了完整PAD的gds。
打label可以灵活使用多种办法,如:
1.使用脚本自动给gds打label。
2.gds out时给special net打上label,直接调用gds里已有的label text。(没有label的就导不出net 名)
总之,尽量保证gds上label的准确,这样出的结果才准确。
ps:可以使用lvs pass的layout text做input文件。
获取方法
GUI操作版

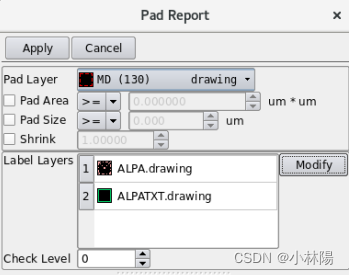

Tool>Pad Report
填入开窗layer和label layer。

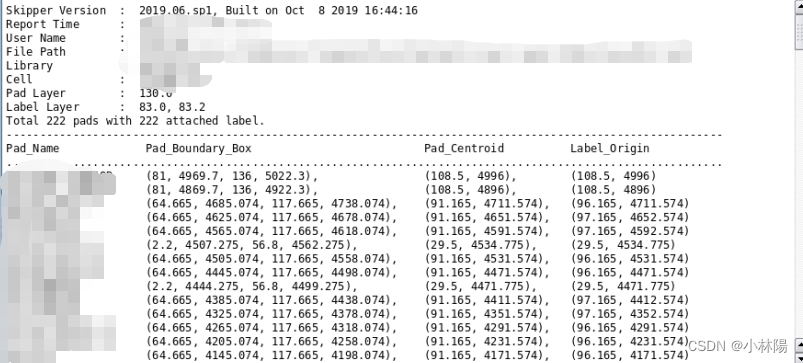

然后Aplly即可。rpt里会包括pad center,pad rect,net name 等信息。
脚本自动化版
关键命令:dbPadReport,使用skipper工具的语法即可实现自动生成报告。
然后可以通过文本处理,将报告转为封装需要的格式。
