一、前言

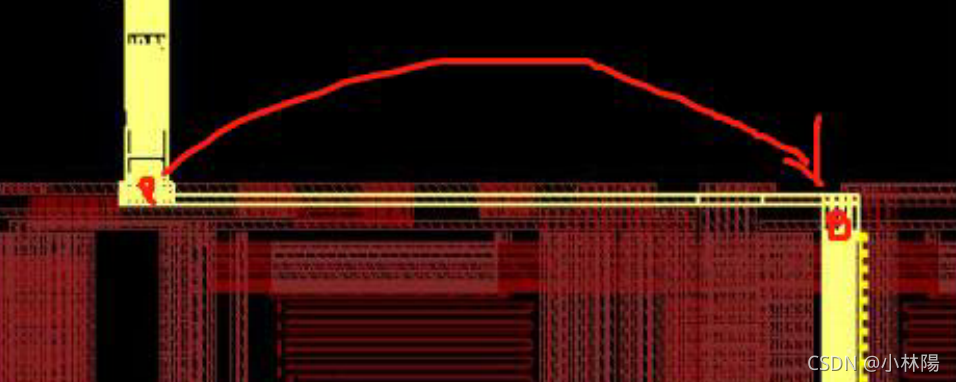

需要实现的功能是从gds中抽出net的点到点的电阻。如下图这样。
在这里插入图片描述

二、准备工作

lvs rule
pex rule（必要时可以自己定义RC rule）
gds
p2p点的坐标

定义prode.defs

因为p2p的点是变化的，所以每次prode定义都要重新出，对应的perc rule也是根据每个p2p点的定义来的，perc rule也是每次都要重新出。如果需要可以写一个脚本自动出这些定义文件。

PROBE_POINTS
F1 2077.000 2700.300 ALPA
T1 1510.1535 2578.479 metal7
F2 1727.000 2700.300 ALPA
T2 1521.332 2578.6495 metal7
END PROBE_POINTS
PIN_PAIRS
F1 T1 p2p F1_to_T1
F2 T2 p2p F2_to_T2
END PIN_PAIRS
