NTC热敏电阻在arduino的应用

1.热敏电阻简介

NTC热敏电阻是一种传感器电阻，其电阻值随着温度的变化而改变。负温度系数热敏电阻（NTC thermistor，即 Negative Temperature Coefficient thermistor）,负温度系数热敏电阻器的电阻值随温度的升高而减小，属于半导体器件。

NTC热敏电阻的特点：

• 高灵敏度：对温度变化非常敏感，适合精确测量。

• 快速响应：能够快速响应温度变化，适用于动态温度检测。

• 范围广泛：可用于各种温度范围的应用。

 2.NTC热敏电阻引脚：

NTC热敏电阻引脚不区分正负：

4.NTC热敏电阻实例

物料：

1PCS 10K电阻

1PCS NTC热敏电阻

1PCS UNO开发板

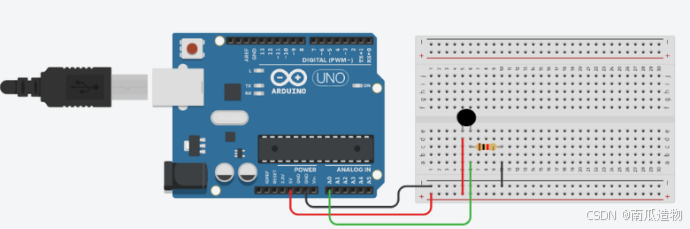

接线图：

代码示例:

/**
  基础 NTC 热敏电阻演示
  假设一个在 25℃ 下为 10K 欧姆的 NTC 热敏电阻与一个 10K 欧姆的电阻串联。
*/

const float BETA = 3950; // 应与热敏电阻的 Beta 系数相匹配

void setup() {
  Serial.begin(9600); // 初始化串行通信，设置波特率为 9600
}

void loop() {
  int analogValue = analogRead(A0); // 读取连接到 A0 引脚的模拟值
  float celsius = 1 / (log(1 / (1023. / analogValue - 1)) / BETA + 1.0 / 298.15) - 273.15; // 计算摄氏度温度
  Serial.print("Temperature: "); // 打印温度前缀
  Serial.print(celsius); // 打印温度值
  Serial.println(" ℃"); // 打印摄氏度符号
  delay(1000); // 等待一秒钟
}

说明：

此程序实现了每秒打印一次温度值。
