用intermol和lammps拓扑文件制作gromacs拓扑文件

在已有分子或者离子的lammps格式的拓扑文件的情况下，可以使用intermol快速生成gromacs格式的拓扑文件。intermol是一个python包，可以对多种分子动力学模拟软件使用的拓扑文件进行相互转化，请访问官网获取更多信息。本文以LiTFSI/PEO电解质体系为例，演示如何在linux下用intermol将lammps拓扑文件转化为可以使用的gromacs拓扑文件。

一、intermol的安装及使用

参考官方安装教程

1、检查环境

官方要求python版本>=2.7，但是版本太低有可能出现报错，这里建议python版本>=3.8，我这里采用3.8.5的版本。python环境中需要有numpy和parmed这两个包，如果使用了conda建立的虚拟环境，可以使用如下代码检查和安装numpy，parmed类似。

conda list|grep numpy     #检查当前python环境是否安装numpy
conda install numpy       #在当前环境安装numpy

2、安装intermol

在linux中适当路径下运行下面的代码

git clone https://github.com/shirtsgroup/InterMol.git	#下载
cd InterMol
pip install .											#安装

3、运行示例

cp intermol/convert.py ~/bin/
#将转化拓扑文件的脚本复制到~/bin/，方便寻找
cd intermol/tests/lammps/unit_tests/angle_permute-1_vacuum/
#进入测试文件夹
python ~/bin/convert.py --lmp_in angle_permute-1-data_vacuum.input --gromacs
#执行脚本开始转化

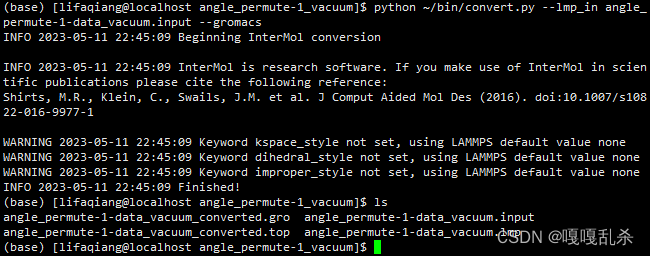

成功执行后会出现上面的输出，此时会多出后缀分别为gro和top的两个文件，分别是gromacs的坐标文件和拓扑文件，后缀为input和lmp的文件分别是lammps的in文件和data文件，均为这个脚本的输入文件。输入文件可以是其它的后缀甚至无后缀。准备输入文件时，可以参考这里的input和lmp文件的内容。

4、软件实操

我使用的in文件tfsi.input内容如下，参考了前面示例中的input文件，intermol要求in文件中用read_data引入data文件，我这里是tfsi.data，data文件中必须包含力场参数，并且与in文件中的力场设置一致。data文件的第一行要求是分子名，因为convert.py会把data文件第一行的内容作为.top文件的分子名。

units real
atom_style full
dimension 3
boundary p p p
pair_style lj/cut/coul/long 11 11
pair_modify mix geometric
bond_style harmonic
angle_style harmonic
special_bonds lj/coul 0 0 0.5
dihedral_style opls
read_data tfsi.data

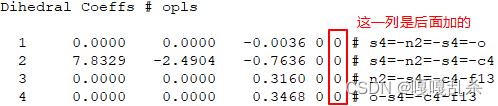

intelmol要求data文件中的Dihedral Coeffs的每一行要用5个系数来描述势函数，否则会报错IndexError: list index out of range。如果Dihedral Coeffs只用了4个系数可以在后面补0，如下图所示。

进入文件所在的目录输入下面的命令运行转化脚本生成tfsi_converted.gro和tfsi_converted.top

python ~/bin/convert.py --lmp_in tfsi.input --gromacs

把tfsi_converted.top重命名为tfsi.top，类似的方法可以获得PEO的拓扑文件peo.top和锂离子的拓扑文件li.top

二、输出文件解析

下面查看一下tfsi_converted.gro和tfsi_converted.top的内容

1、gro文件

Untitled			;标题
15					;原子数
    1R01  A1       1  -0.572679896300   0.129348522000  -0.115282596500
    1R01  A2       2  -0.420477218700   0.102714013200  -0.004757462200
    1R01  A3       3  -0.719493372200   0.182345141800  -0.006963637600
    1R01  A4       4  -0.675471572700   0.342027425400   0.086131039000
    1R01  A5       5  -0.375935995600   0.265865698700   0.081814181000
    1R01  A6       6  -0.458996747800  -0.030030267100   0.125594774500
    1R01  A7       7  -0.758794537400   0.044678755500   0.117971278400
    1R01  A8       8  -0.873632374300   0.213941664800  -0.118622045000
    1R01  A9       9  -0.271753917500   0.044740905400  -0.113150626400
    1R01  Aa      10  -0.241579499100   0.148460353300  -0.215827724500
    1R01  Ab      11  -0.306624502800  -0.083422857800  -0.180704712400
    1R01  Ac      12  -0.152210019700   0.024312318000  -0.026551904900
    1R01  Ad      13  -0.842768478500   0.322181835100  -0.216318927000
    1R01  Ae      14  -0.908263207000   0.089042028000  -0.192205381800
    1R01  Af      15  -0.988938589700   0.255110880600  -0.033647237300
  0.9367286  0.5254503  0.4419137	;盒子x,y,z方向的长度，单位为nm

gro文件为gromacs的原子坐标文件，与pdb文件不同的是gro文件不包含原子连接信息。中间的列从左到右依次为残基序号（1）、残基名称（R01）、原子名称、原子序号、原子坐标三列，有时候最后面会多出三列，分别是原子x,y,z方向的速度，单位为nm/ps。下面是top文件的段。

2、defaults段

[ defaults ]       ;力场设置
; nbfunc        comb-rule       gen-pairs       fudgeLJ fudgeQQ
     1 3      yes    0.500000 0.500000

1、nbfunc为非键函数类型, 对应in文件的pair_style，取1(Lennard-Jones)或2(Buckingham)
2、comb-rule为组合规则，对应in文件的pair_modify，组合规则3对应in文件的mix geometric
3、gen-pairs确定是否自动生成1-4相互作用，默认为no。程序会优先读取[ pairs ]中的1-4相互作用，当[ pairs ]中没有1-4相互作用时，gen-pairs为yes就会自动生成1-4相互作用，gen-pairs为no就会报错
4、fudgeLJ为LJ势1–4相互作用的修正因子，默认为1，仅当gen-pairs被设置为‘yes’时才会使用fudgeLJ
5、fudgeQQ为静电1–4相互作用的修正因子，默认为1。special_bonds lj/coul 0 0 0.5指定LJ势和库伦势的1-4相互作用修正因子均为0.5，对应fudgeLJ和fudgeQQ

3、atomtypes段

[ atomtypes ]		;定义原子类型
;type, bondingtype, atomic_number, mass, charge, ptype, sigma, epsilon
lmp_001     lmp_001     -1        14.00700000         0.00000000 A        3.25000000e-01     7.10861600e-01
lmp_002     lmp_002     -1        32.06000000         0.00000000 A        3.55000000e-01     1.04600000e+00
lmp_003     lmp_003     -1        15.99900000         0.00000000 A        3.15000000e-01     8.37218400e-01
lmp_004     lmp_004     -1        12.01100000         0.00000000 A        3.50000000e-01     2.76144000e-01
lmp_005     lmp_005     -1        18.99800000         0.00000000 A        3.11800000e-01     2.55224000e-01

一般来说，[ atomtypes ]段会在gromacs自带的力场文件里，由拓扑文件include进去，由于这里的原子采用自定义的参数，所以需要加上这个段。
1、type为原子类型，下面的原子类型是程序自定义的
2、bondingtype为成键类型，下面的成键类型是程序自定义的
3、atomic_number为原子序数，lammps的拓扑文件不包含原子序数信息，所以程序无法得出原子序数，只能用-1表示，此参数对计算无影响
4、mass为相对原子质量，charge为原子电荷
6、ptype为粒子类型，A表示原子
7、sigma和epsilon为LJ势参数，单位分别为nm和kJ/mol

4、moleculetype段

[ moleculetype ]	;定义分子类型
tfsi          3

1、tfsi为分子名
2、3表示排除相邻的3个键的非键相互作用，这意味着排除1-2、1-3、1-4相互作用，但是其优先级低于[ defaults ]中的gen-pairs，所以1-4相互作用并没有被排除

5、atoms段

[ atoms ]			;定义原子
;num, type, resnum, resname, atomname, cgnr, q, m
     1 lmp_001                 1 R01      A1            0        -0.46200000        14.00700000
     2 lmp_002                 1 R01      A2            0         0.71400000        32.06000000
;这里省略下面的行，后面省略不再注释

1、num为原子编号
2、type为原子所属的原子类型，下面的原子类型已在atomtypes字段中定义
3、resnum为残基编号
4、resname为残基名称
5、atomname为原子名称
6、cgnr为电荷组编号，gromacs必须保证原子组的总电荷为0，这些组被称为电荷组
7、q为电荷，m为相对原子质量

6、pairs段

[ pairs ]
;  ai    aj   funct
     1      10    1
     1      11    1

分子内原子对之间额外的LJ和静电相互作用可以添加到分子定义部分的[ pairs ]字段中，这些相互作用的参数可以独立于[ pairtypes ]中定义的非键相互作用参数进行设置。
1、ai、aj是pairs势两原子的编号，后文的ak、i、j、k、l类似
2、funct是函数形式，1对应普通对相互作用和1–4相互作用的函数类型

7、bonds段

[ bonds ]
;   ai     aj funct  r               k
      1       2 1       1.57000000e-01    1.56849792e+05
      1       3 1       1.57000000e-01    1.56849792e+05

funct=1即最常用的简谐势，r、k单位分别为nm、kJ mol${}^{-1}$ nm${}^{-2}$

8、angles段

[ angles ]
;   ai     aj     ak     funct  theta    cth
      1       2       5 1       1.13600000e+02    7.89018720e+02
      1       2       6 1       1.13600000e+02    7.89018720e+02

funct=1同样为简谐势，theta、cth单位分别为deg、kJ mol${}^{-1}$ rad${}^{-2}$

9、dihedrals段

[ dihedrals ]
;    i      j      k      l   func
      1       2       9      10     3    6.61072000e-01    1.98321600e+00    0.00000000e+00   -2.64428800e+00   -0.00000000e+00   -0.00000000e+00
      1       2       9      11     3    6.61072000e-01    1.98321600e+00    0.00000000e+00   -2.64428800e+00   -0.00000000e+00   -0.00000000e+00

funct=3为Ryckaert-Bellemans二面角，程序自动将OPLS参数变换为Ryckaert-Bellemans参数C${}_0$、C${}_1$、C${}_2$、C${}_3$、C${}_4$、C${}_5$，其单位是kJ mol${}^{-1}$。

10、system段和molecules段

[ system ]			#定义系统名
Untitled

[ molecules ]		#定义系统中包含的分子
; Compound        nmols
tfsi                   1

molecules段的每个名称必须对应于拓扑文件前面的[ moleculetype ]中给出的名称，分子的顺序必须与坐标文件中的顺序完全一致，nmols定义包含的分子数量。

参考文献
https://jerkwin.github.io/GMX/GMXman-4/
https://jerkwin.github.io/GMX/GMXman-5/

三、修改输出文件

  由于peo.top、tfsi.top、li.top三个文件中的原子类型和成键类型有重复，因此需要修改其中两个文件的原子类型和成键类型使其不重复，可以使用Notepad++的替换功能进行修改。

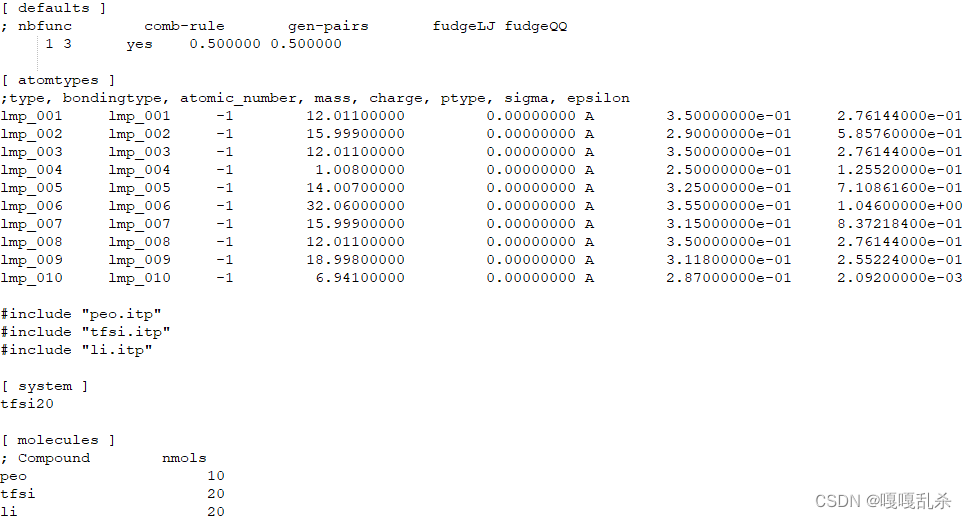

  defaults段和atomtypes段属于力场定义，system段和molecules段属于体系定义，其余段是分子定义。为了使top文件变得简洁，分子定义部分会单独放在一个后缀为itp的文件里，由主top文件include进去。这里把peo.top、tfsi.top、li.top重命名为peo.itp、tfsi.itp、li.itp，再把defaults段、atomtypes段、system段、molecules段提取出来放到主top文件mix.top里，其内容如下。

  top文件段的顺序有严格的要求，可以参考这个帖子。另外，拓扑文件里的的原子顺序要和gro文件一致。我用的gro文件是packmol生成的pdb文件转化过来的，所以具体来说就是，molecules段里的分子顺序和数量要和inp文件一致。至此，gromacs的拓扑文件就制作好了。
