【嘉立创EDA】局部阵列对齐及强制对齐方法

文章解决问题

1️⃣

嘉立创EDA中对齐工具越发完善，但一些场合中定制对齐，还需要手动进行对齐，特别是阵列式的电路局部。本文主要讲述如何应用嘉立创EDA的其他技巧将器件进行强制对齐。本文将此过程记录，以供有需要的读者参考。

主题内容

2️⃣
 

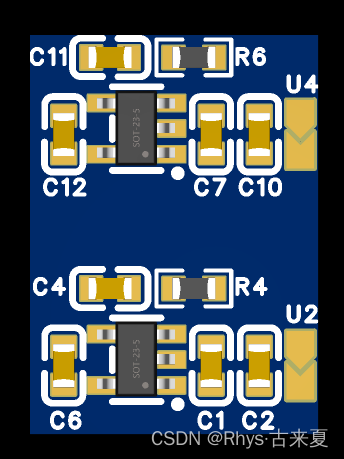

✒️例图先示意主题内容之效果：在部分pcb设计中，无可避免局部相同的阵列，缺网络不一致的情况（此时当然可以直接复制，但需要挨个修改网络，更加不便），而单独对齐，又十分繁琐，极大可能造成两个相似局部不和谐，特别是对于笔者一类的强迫症患者而言。

 
✒️笔者的做法是采用过孔定位复制法，先介绍过孔定位，在旧版的嘉立创EDA中，快捷键（V）可以直接布置过孔，新版的嘉立创EDA中，快捷键默认更改为（Alt+V），应用
