嘉立创EDA PCB设计对齐与等间距操作

其他类设计软件通常是通过网格来对齐元件、过孔、走线的，嘉立创EDA提供非常方便的对齐功能，如图1所示，可以对选中的元件、过孔、走线等元素实行向上对齐、向下对齐、向左对齐、向右对齐、水平等间距对齐、垂直等间距对齐。

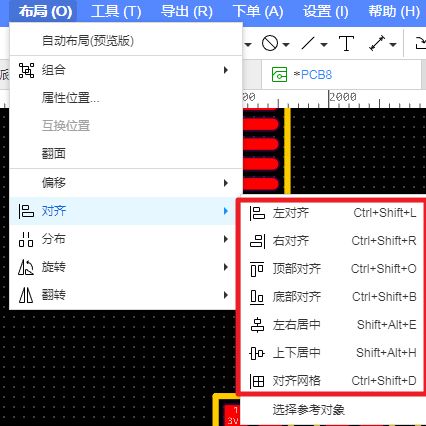

1、执行菜单命令“布局-对齐”即可弹出所有的对齐模式。

图1. 对齐命令

图2. 分布等间距命令

因为对齐的操作和原理图的类似，这里不再进行详细的说明，下面只给读者提供快捷键的说明，具体释义可以参考前文的内容。

左对齐（快捷键ctrl+shift+l）

右对齐（快捷键ctrl+shift+R）

顶部对齐（快捷键ctrl+shift+O）

底部对齐（快捷键ctrl+shift+B）

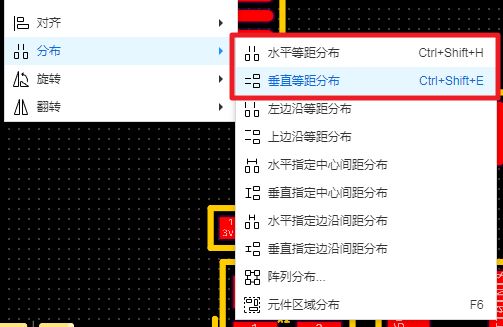

值得一提的是，水平等间距对齐以及垂直等间距对齐是在菜单栏“布局-分布”选项内，如下图3所示。并且下面的“水平/垂直指定中心间距分布”功能可以按照自己设计需求手动输出间距值，以至于器件根据自己设置的参数值进行等间距排列。
