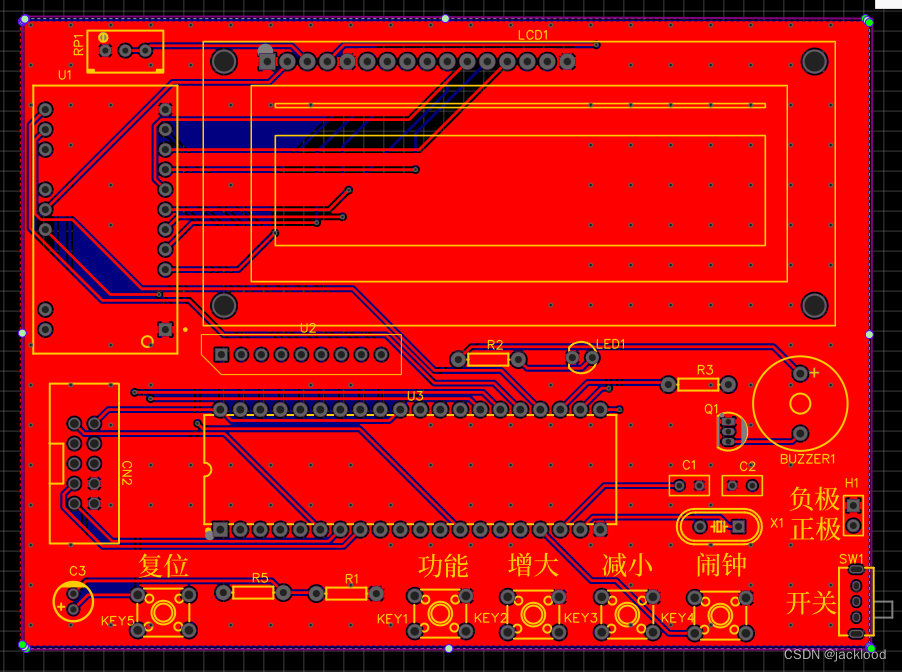

1、首先将绘制好的电路板顶底铺铜,如下图

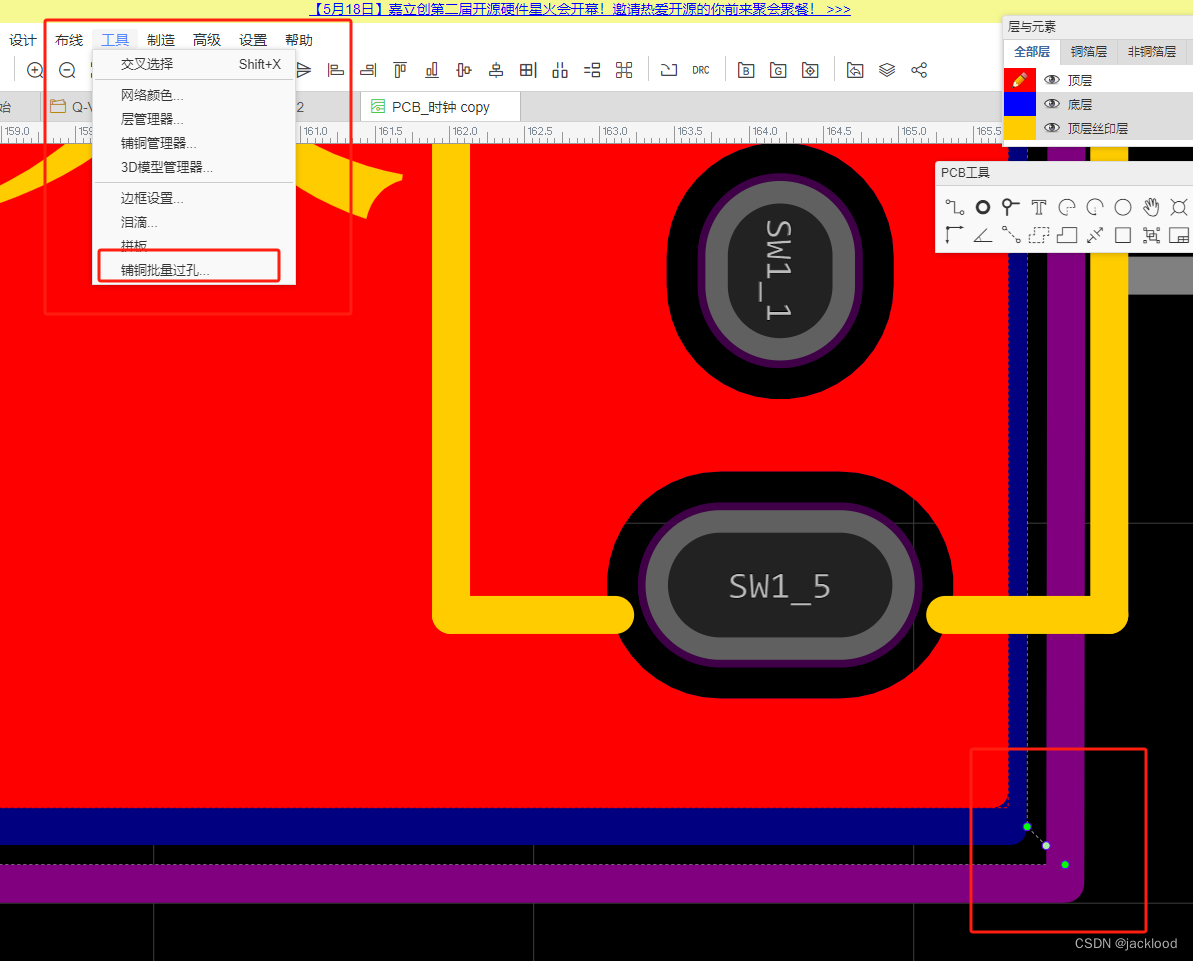

2、然后选中铺铜的边框,再点击工具,选择铺铜批量过孔(注意:1、铺铜边框不太好选中;2、必须选中边框才能选铺铜批量过孔)

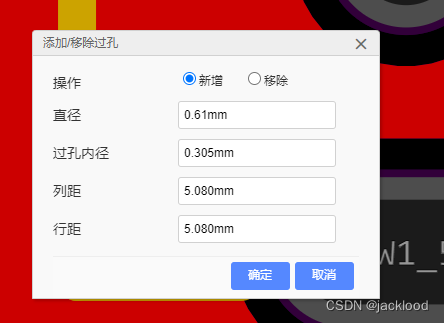

3、设置批量过孔的参数后点击确定

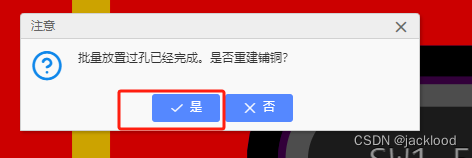

4、选择重新铺铜

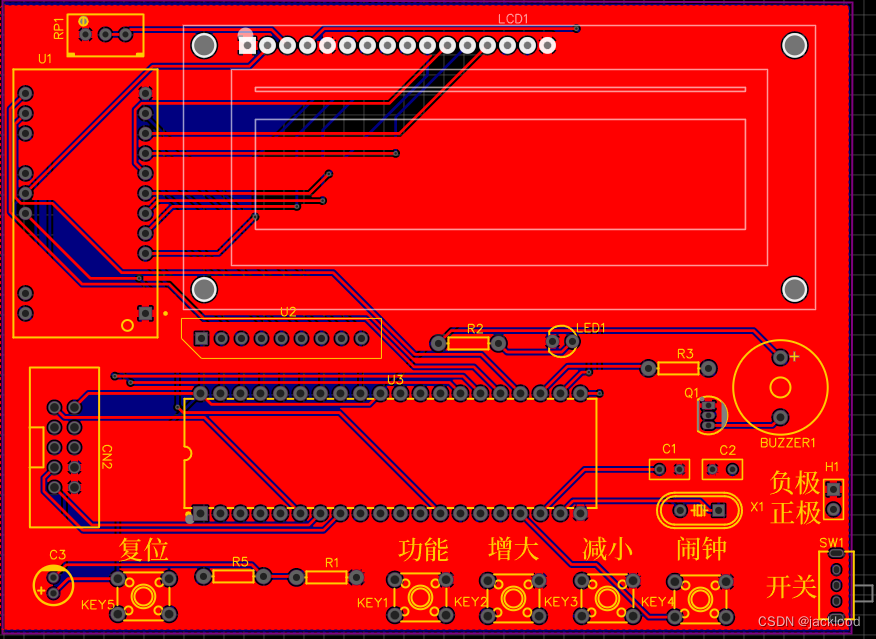

5、最终效果如图

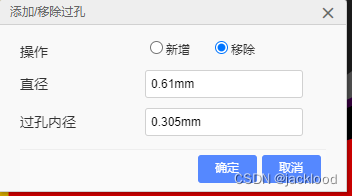

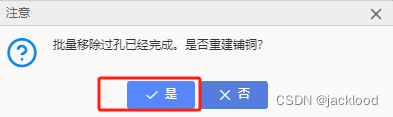

6、如果需要删除批量过孔,同样先选中铺铜边框,然后选择铺铜批量过孔,选择移除,重建铺铜即可
