DRAM知识整理系列（二）：DRAM状态转换图与命令(真值表)相关整理

目录

一、DRAM状态转换图

二、命令与命令真值表

---

注:本文为DDR4相关内容的整理

一、DRAM状态转换图

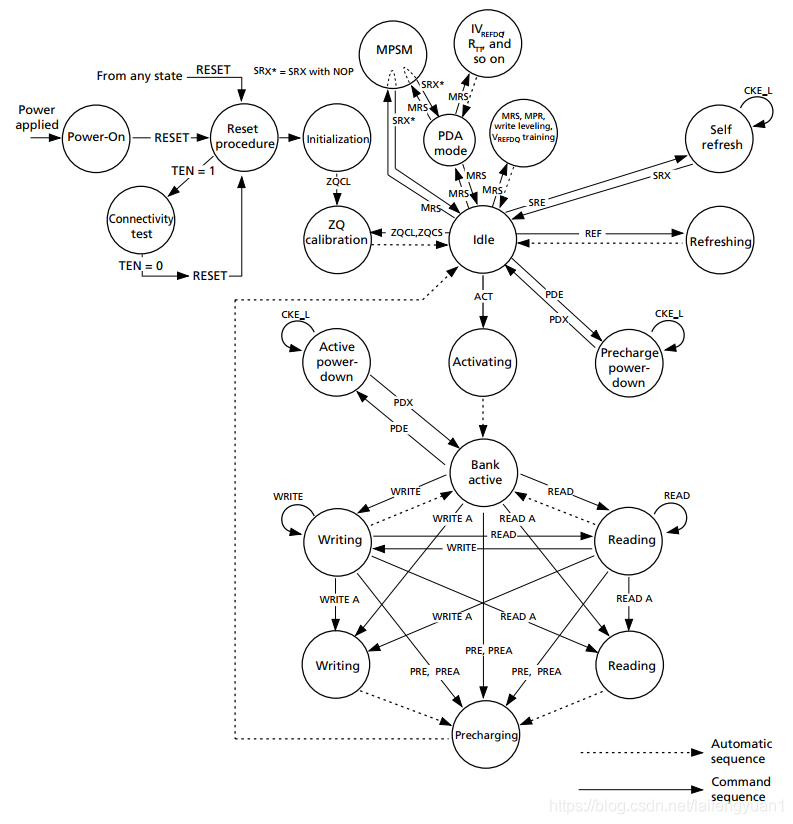

以上给出了DDR4 SDRAM的状态转换图，它包括了DDR4运行时，可能存在的各个状态转换以及空着这些状态转换时所需要的一些命令。

DDR4工作过程包括：

（1）上电复位后（若有连通性测试管脚为高电平，则进行连通性测试），DDR4进入初始化阶段，然后进行ZQ校准、进行模式寄存器的设置(MRS)、包括附加延迟(AL)、多目标寄存器(MPR)、突发长度、突发类型、操作模式的选择、ODT组织(Rtt_nom)、动态ODT、DLL复位使能以及Write Leveling功能的开启等设置......

（2）进入和退出自刷新(SR)、自动自刷新(ASR)和预充电省点模式，由激活命令进入正常读写操作状态



二、命令与命令真值表

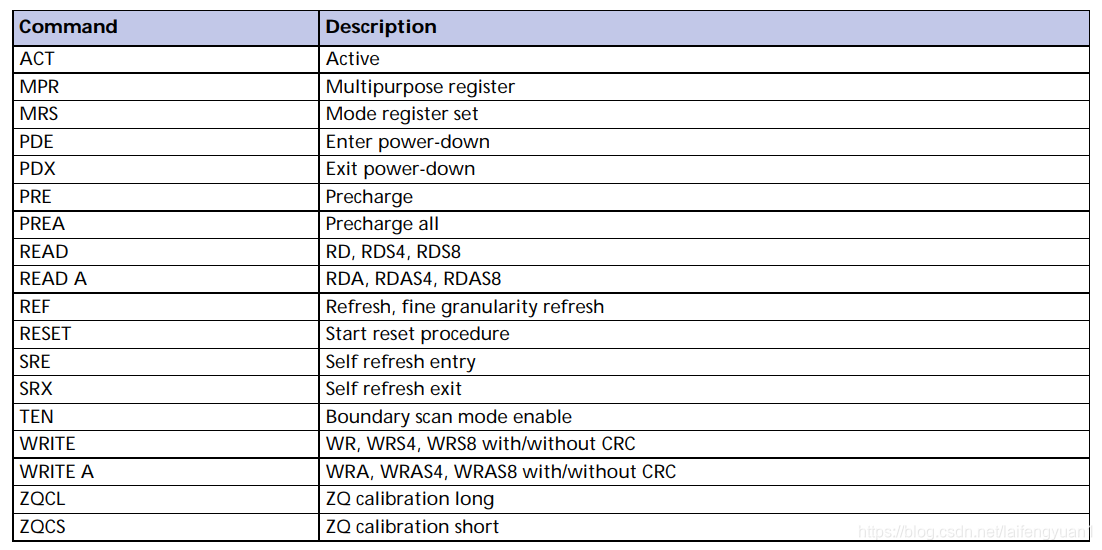

1、命令介绍

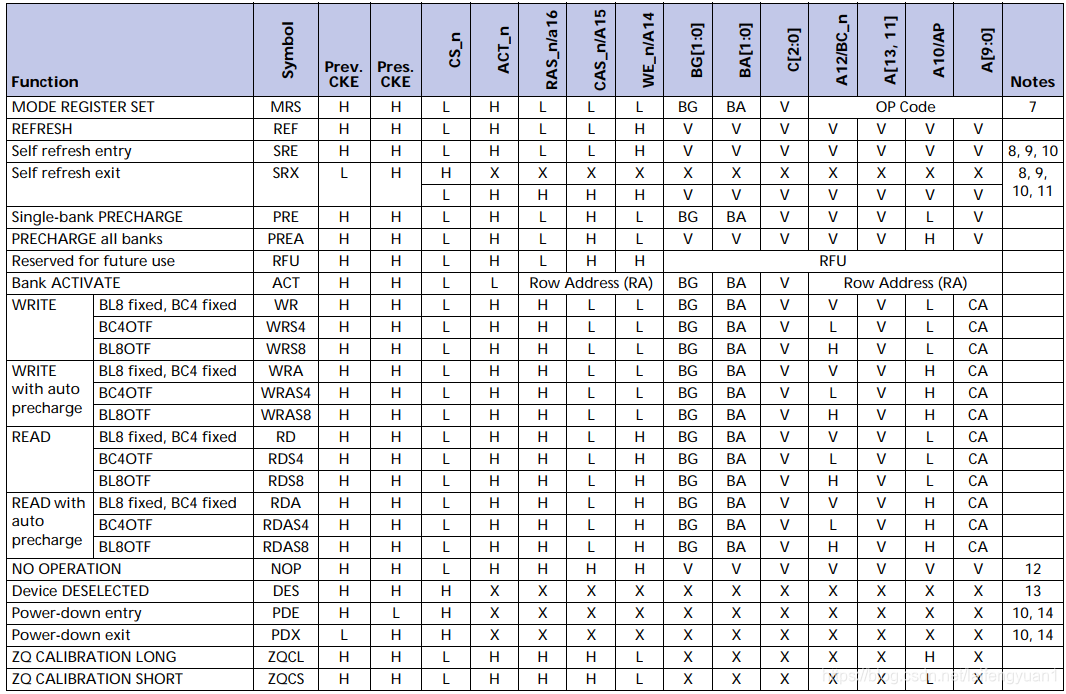

2、命令真值表

其中：L-低电平、H-高电平、V-有效值、X-不用关心
