Vivado常见问题集锦

目前在学习FPGA的基本知识，之前只是在数电实验课上简单的写过几个小程序，现在属于两条腿走路，一边做硬件一边分出一定的时间做FPGA开发。我的开发板使用的是赛灵思旗下的EGO1。好处就是比较易得，实验室里就有，可以借出来不用花钱。坏处就是这个开发板相关学习资源比较少，经销商出品的一款指导书错误不断，代码很多都有问题。。

作为Vivado,Verilog,fpga小白。。我遇见了很多很多很多问题，目前走的很坎坷但我觉得以后能熟练应用！
我将把开发EGO1中的各种遇到的错误整理到这里。。

时序仿真不输出波形

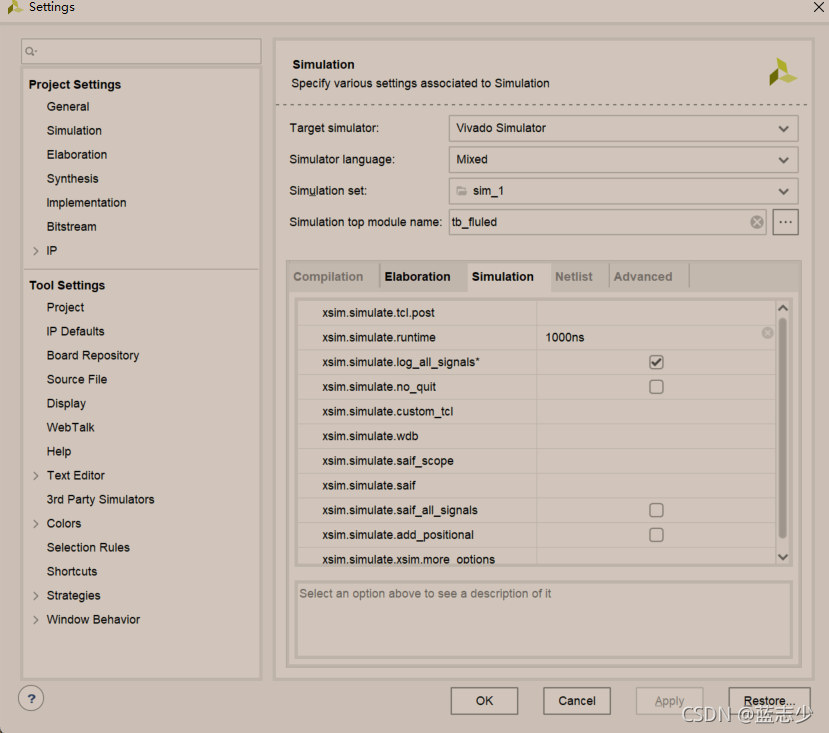

仿真后只能看到value但是看不到波形，可以点击setting,找到simulation
把simulate.log_all_signals点击。。应该就会有波形了
在这里插入图片描述

输出始终为高阻/不定态

开始仿真以后我发现，流水灯的输出始终为Z态，尝试了以下两个办法

1、设定初值

reg CLK1s =1;
parameter max = 5000000;
reg [1:0] state =2'b00 ;
reg [30:0] n =31'b0000000000000000000000000000000;
reg [3:0] data;

把源文件（不是仿真文件）内的参数设定一下初值，一般可以
