本文介绍开源tcp/ip协议栈lwip在 Zynq 7000裸机(无操作系统)上 的应用。分为4部分,硬件的设计,软件的设计,测试,简单代码解释。
本文是在Alinx黑金Zynq 7000开发平台配套教程的学习过程中产生的。硬件平台是黑金的AX 7010/ax7020,核心板AC7010/AC7020 , 其他类似平台应该也可以。
预备知识是你先学会了helloWorld实验。如果你还没有学会helloworld实验,那你看看我的另一篇文章helloworld 实验,或者你学习学习板提供的helloworld实验,那应该更接近你的实际硬件。
工程文件下载处:http://pan.baidu.com/s/1pKEqsS7
如果想学习怎么pc 端编程,可以看我的另一个文章: MFC 下的网络编程socket编程
1:硬件设计Vivado工程创建:与helloworld 工程的创建一样,只是工程名为lwip.
Zynq 的配置:与helloworld 工程的配置基本一样,唯一不同的是需要选择Ethernet。
下面的配置是针对黑金的学习板AX7010/AX7020 或者核心板AC7010/AC7020, 如果你的硬件网络口与此不一样,那你就要查看并做相应改变。

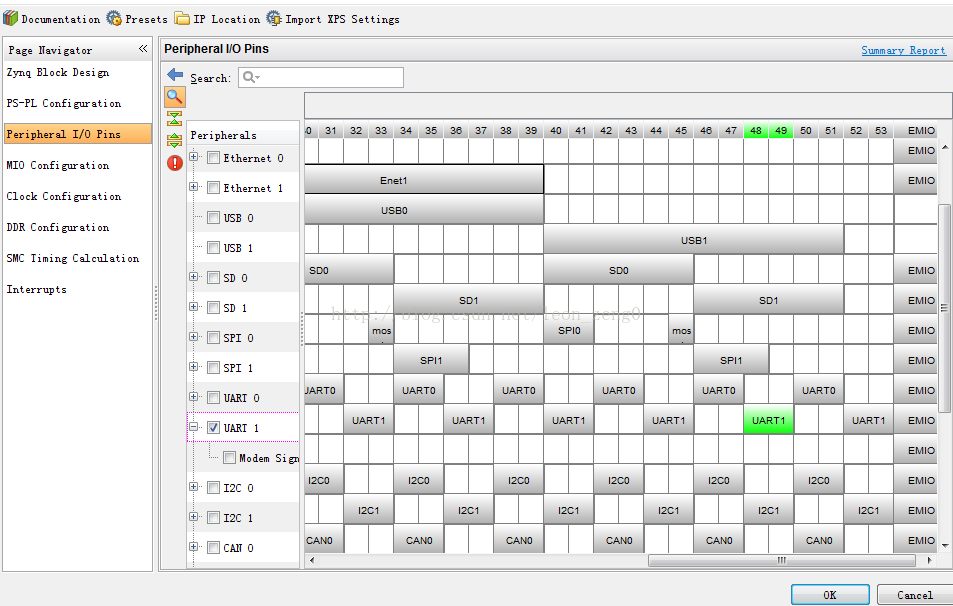

串口的配置是一样的:
