环境对自恢复保险丝的影响

原因

设备在量产时进行高温测试发现主电AD采集会随着温度的升高采集的电压变低（外部电源供电，5V/2A适配器）。后来发现是保险丝的问题，在上电后用热风枪吹保险丝发现AD电压变化很大。

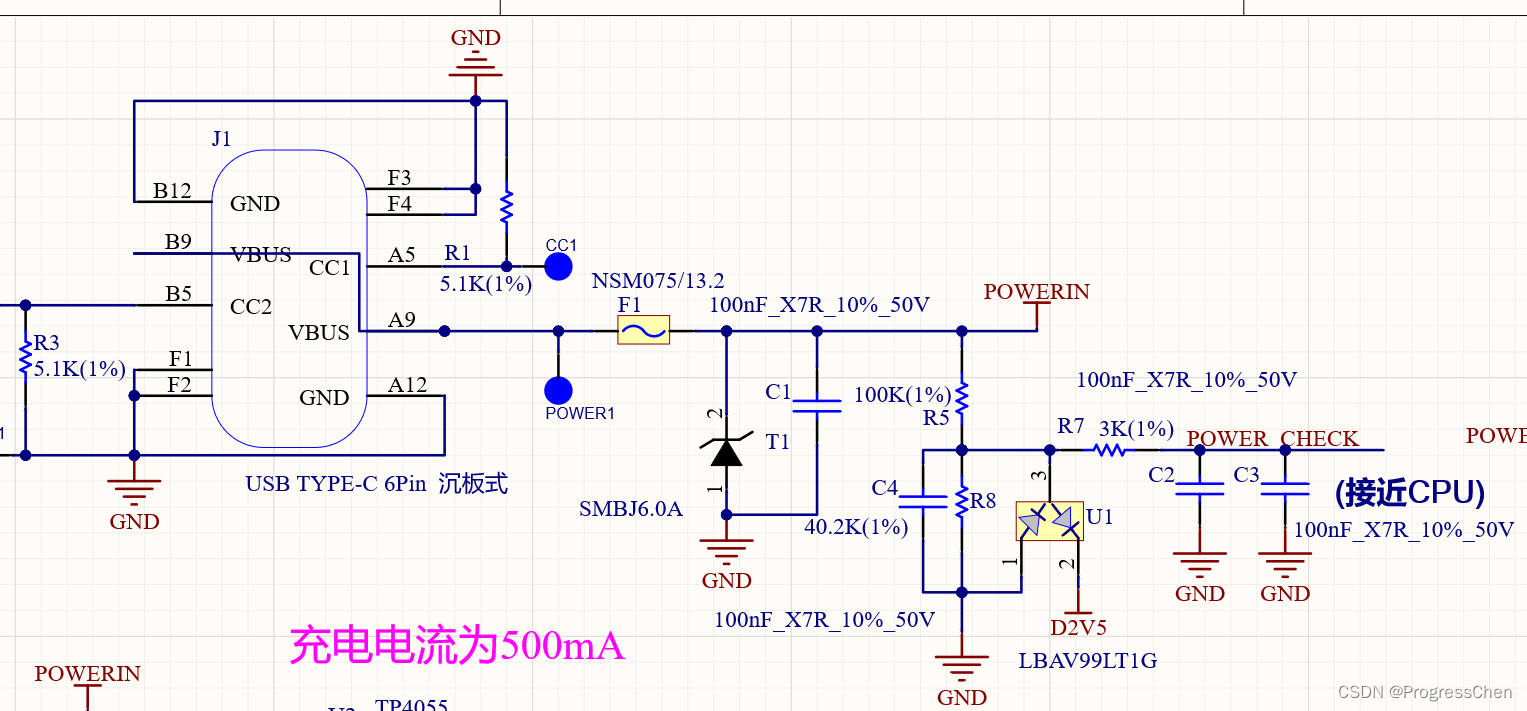

电路原理图如下，POWER_CHECK为MCU的ADC引脚。

所以就进一步了解了温度对保险丝的影响。

工作原理

当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。

环境对温度的影响

• 当器件环境温度大于25℃时，就会使通过自恢复保险丝的电流锐减
• 环境温度25℃时，线路中电流100%通过保险丝，但如果超过2倍I-hold电流就会使保险丝动作。
• 环境温度越高，通过电流越大，动作时间就会越快。
• 环境温度越高，I-hold降额越大。

下图是所选型号的温度曲线，我们做高温在85℃，保险丝降额到了50%，再加上其他负载的功耗估计导致了保险丝动作，导致主电ADC采集有问题。
