Arduino学习——硬件

Arduino 硬件

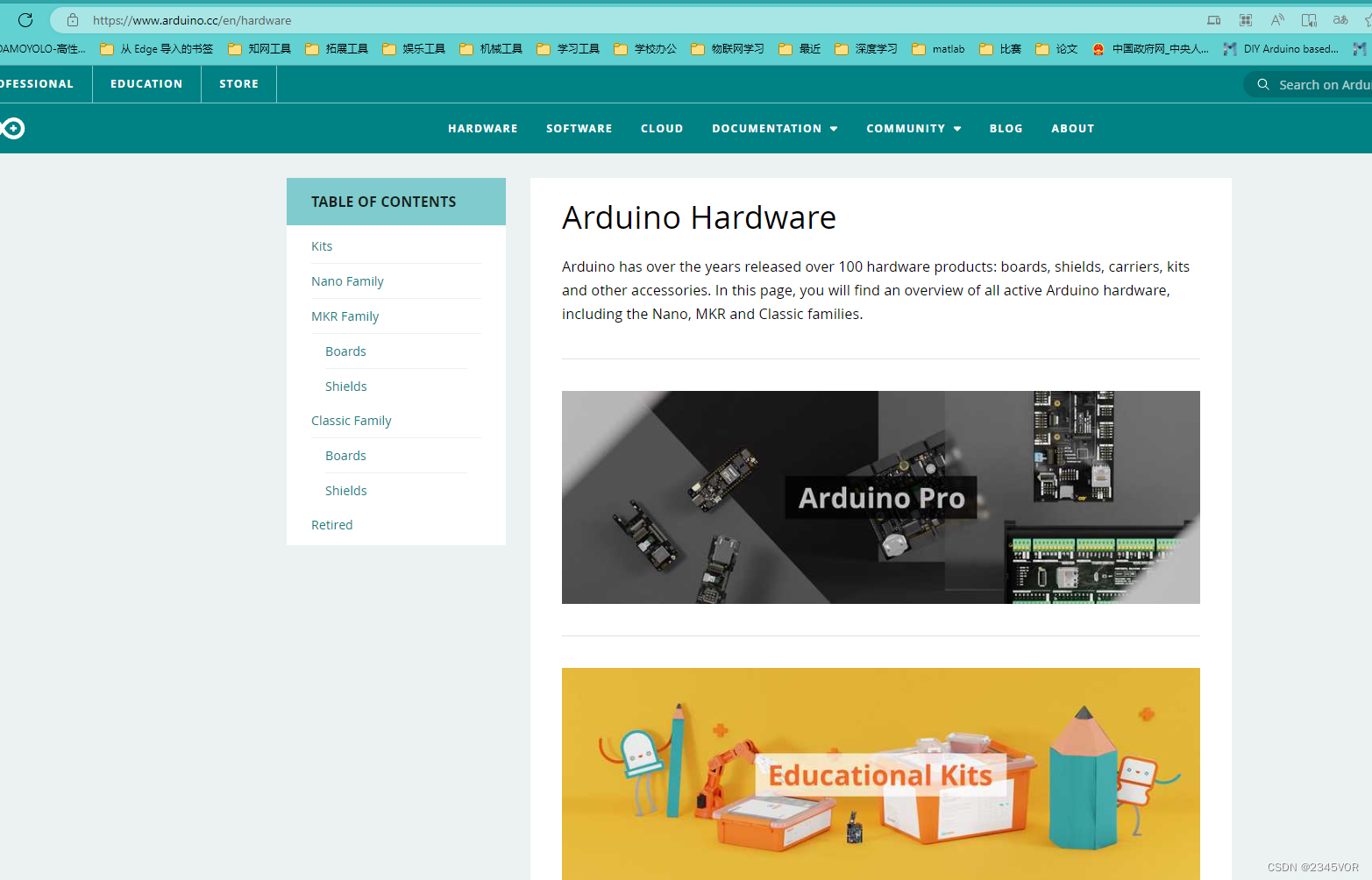

多年来，Arduino发布了100多种硬件产品：板，扩展板，载体，套件和其他配件。在此页面中，您将找到所有活动Arduino硬件的概述，包括Nano，MKR和Classic系列。
官网支持;Arduino Hardware | Arduino

常见Arduino开发板系列有Uno、Nano、Mega2560、ESP8266、ESP32、PI PICO，他们的生态还在不断壮大，会有越来越多的开发板支持！

Arduino Uno：入门版

• Arduino UNO是基于ATmega328P的微控制器板。它具有 14 个数字输入/输出引脚（其中 6 个可用作 PWM 输出）、6 个模拟输入、一个 16 MHz 陶瓷谐振器、一个 USB 连接、一个电源插孔、一个 ICSP 接头和一个复位按钮。它包含支持微控制器所需的一切;只需使用 USB 电缆将其连接到计算机，或使用 AC-DC-DC 适配器或电池为其供电即可开始使用。您可以修补UNO，而不必担心做错事，最坏的情况是，您可以花几美元更换芯片并重新开始。
• 官网支持：UNO R3 | Arduino Documentation

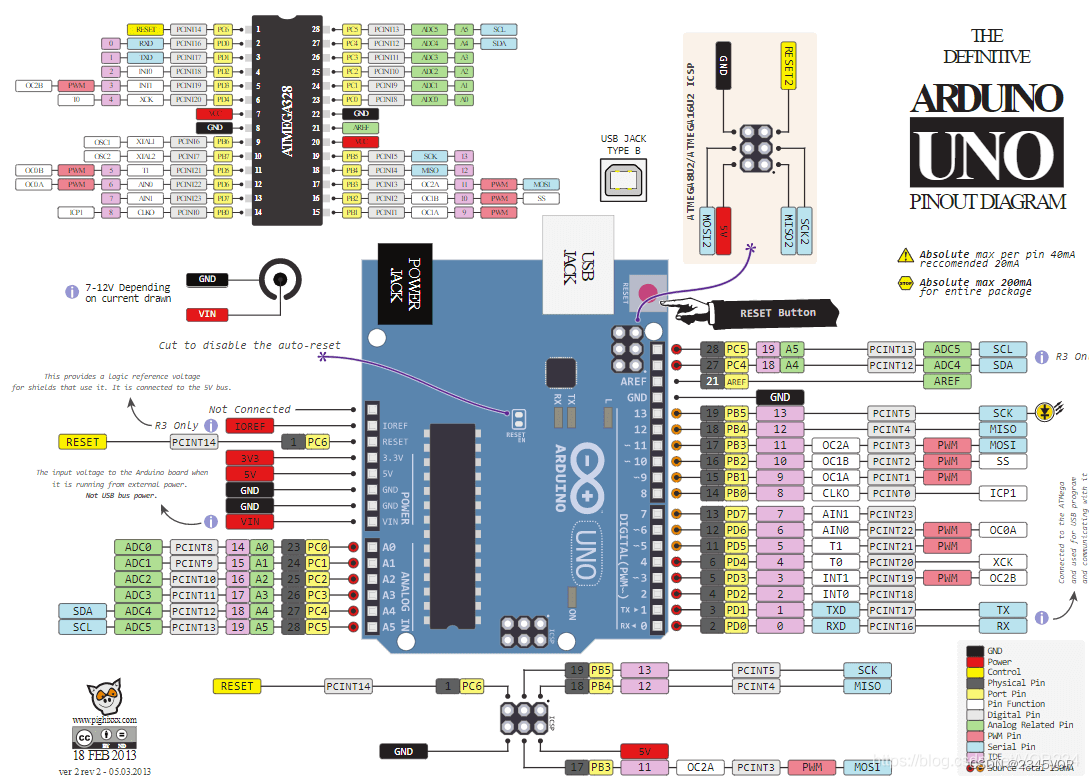

• 原理图：


Arduino nano：便携版

• 经典的Nano是Arduino Nano家族董事会中最古老的成员。它类似于Arduino Duemilanove，但用于面包板，没有专用的电源插孔。经典Nano的继任者是例如具有WiFi模块的Nano 33 IoT或具有低功耗蓝牙®和多个环境传感器的Nano 33 BLE Sense。
• 官网支持：Nano | Arduino Documentation
• 原理图：


Arduino mega：中配版

Arduino Mega 2560是基于ATmega2560的微控制器板。它具有 54 个数字输入/输出引脚（其中 15 个可用作 PWM输出）、16 个模拟输入、4 个 UART（硬件串行端口）、一个 16 MHz 晶体振荡器、一个 USB 连接、一个电源插孔、一个 ICSP接头和一个复位按钮。

• 官网支持：Mega 2560 Rev3 | Arduino Documentation
• 原理图：


esp8266：物联版

• ESP8266EX 内置超低功耗 Tensilica L106 32 位 RISC 处理器，CPU 时钟速度最高可达 160 MHz，支持实时操作系统 (RTOS) 和 Wi-Fi 协议栈，可将高达 80% 的处理能力留给应用编程和开发。
• 官网支持：ESP8266 Wi-Fi MCU I 乐鑫科技

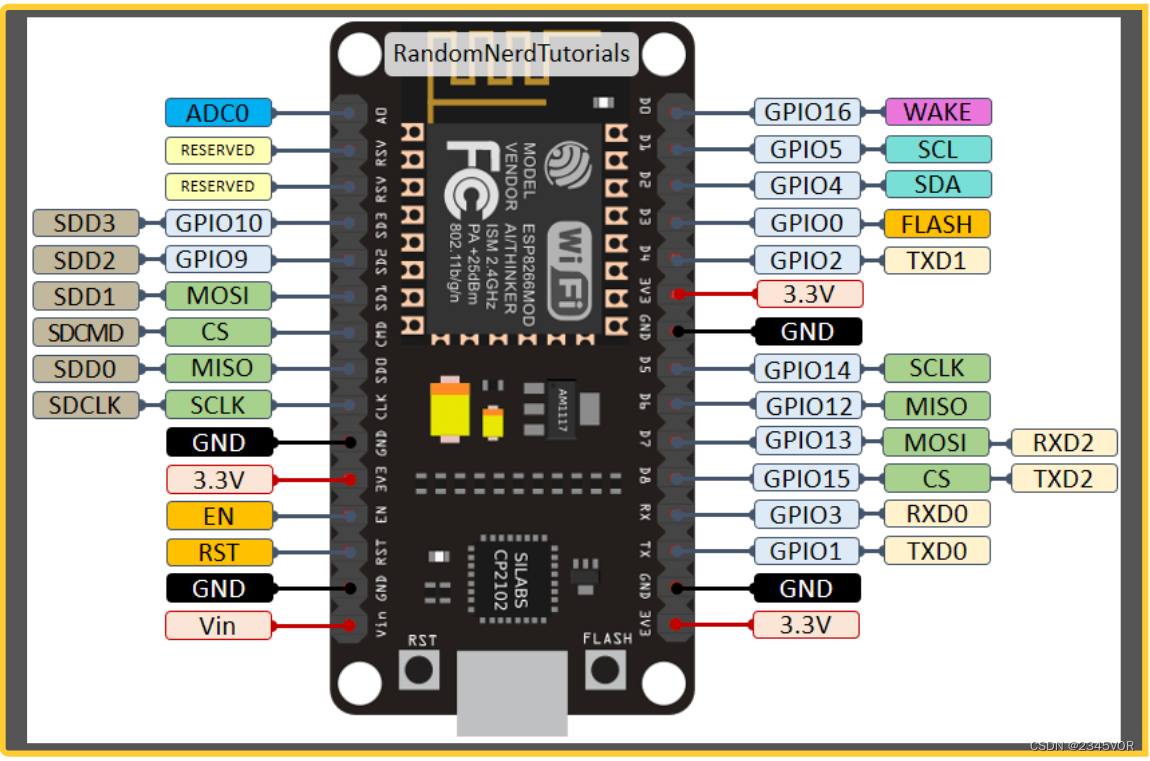

• 原理图：

ESP32 ：高配版

• ESP32 将天线开关、RF balun、功率放大器、接收低噪声放大器、滤波器、电源管理模块等功能集于一体。ESP32 只需极少的外围器件，即可实现强大的处理性能、可靠的安全性能，和 Wi-Fi & 蓝牙功能。ESP32 可作为独立系统运行应用程序或是主机
  MCU 的从设备，通过 SPI / SDIO 或 I2C / UART 接口提供 Wi-Fi 和蓝牙功能。
• 官网支持：ESP32 Wi-Fi & 蓝牙 MCU I 乐鑫科技

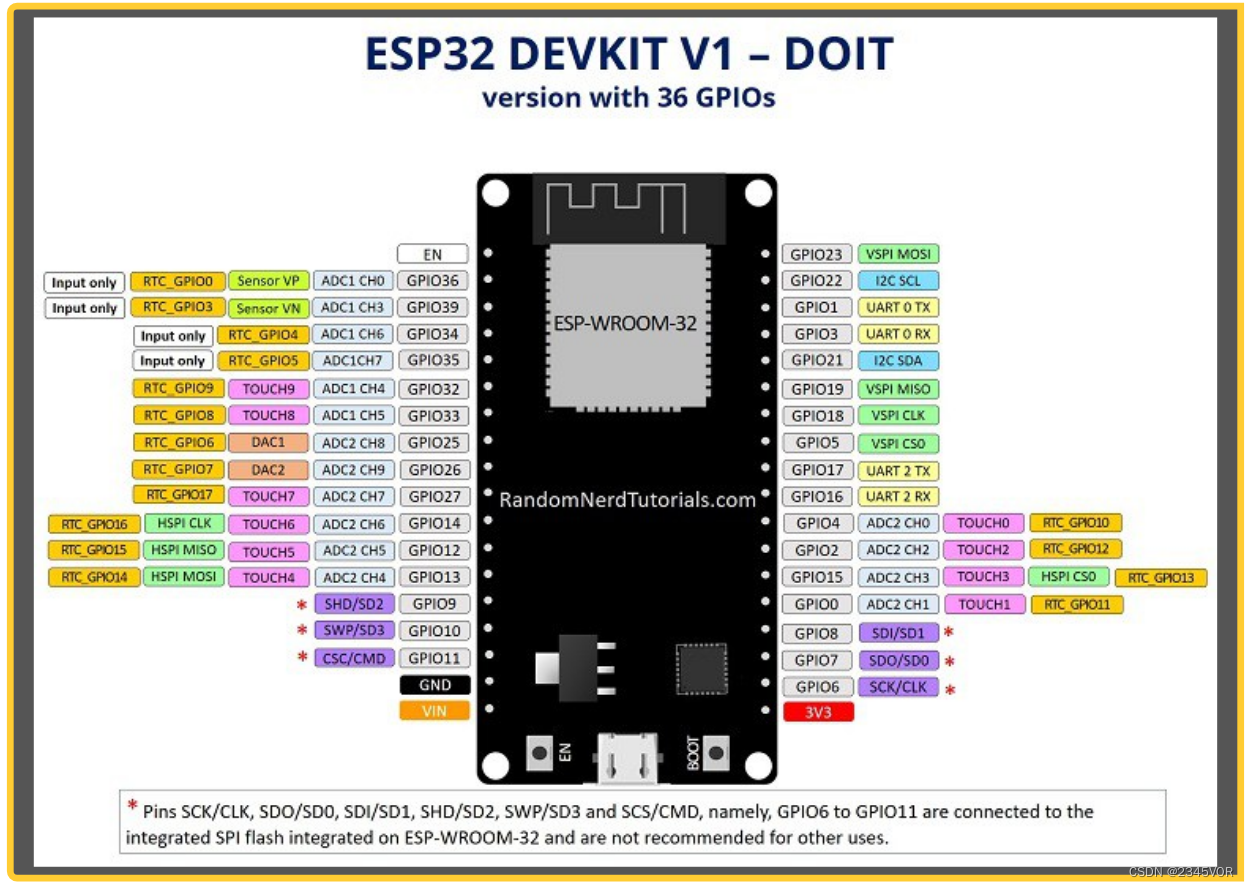

• DEVKIT V1原理图

ESP32S2：高配版

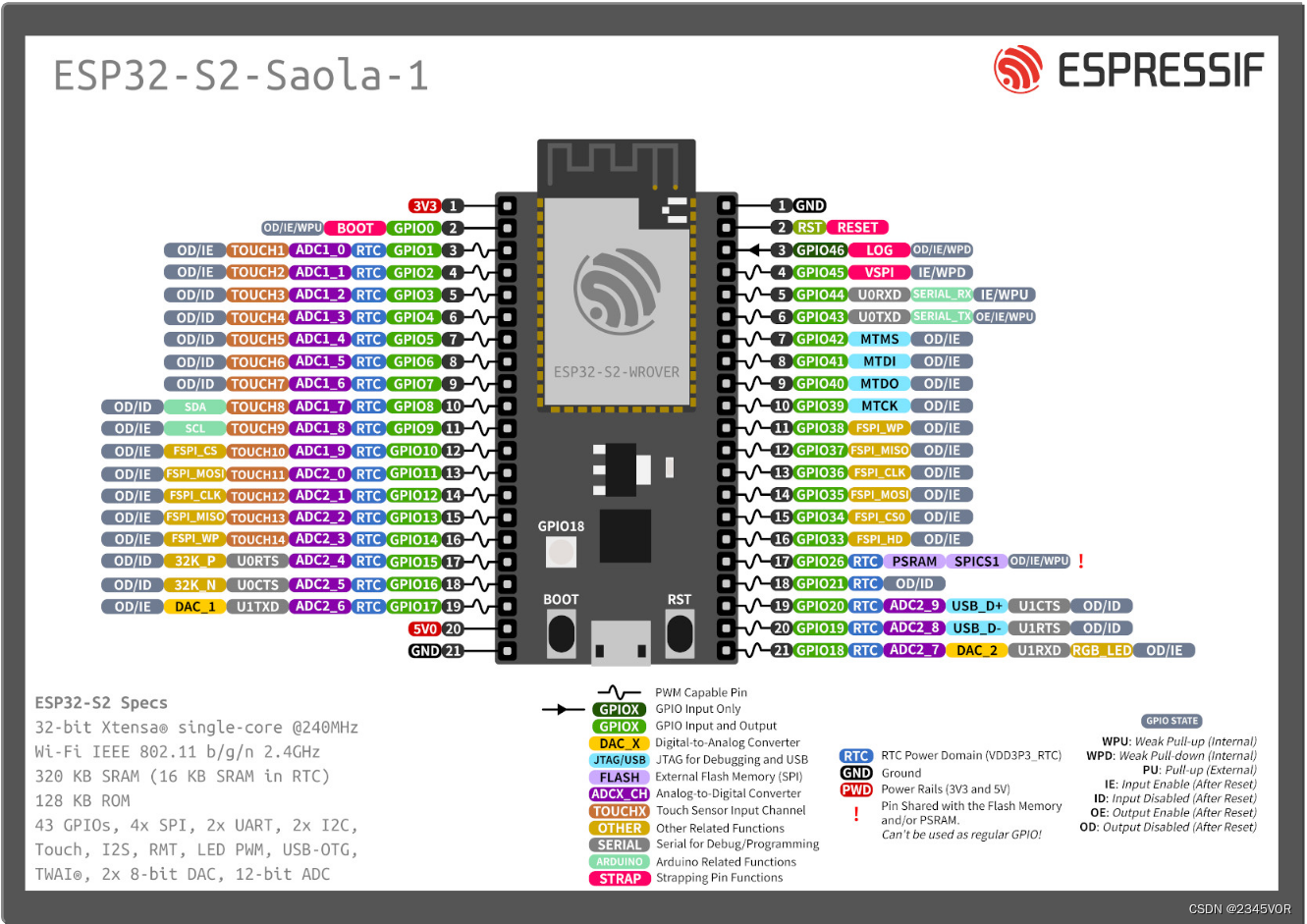

 原理图：

PI PICO：实用版

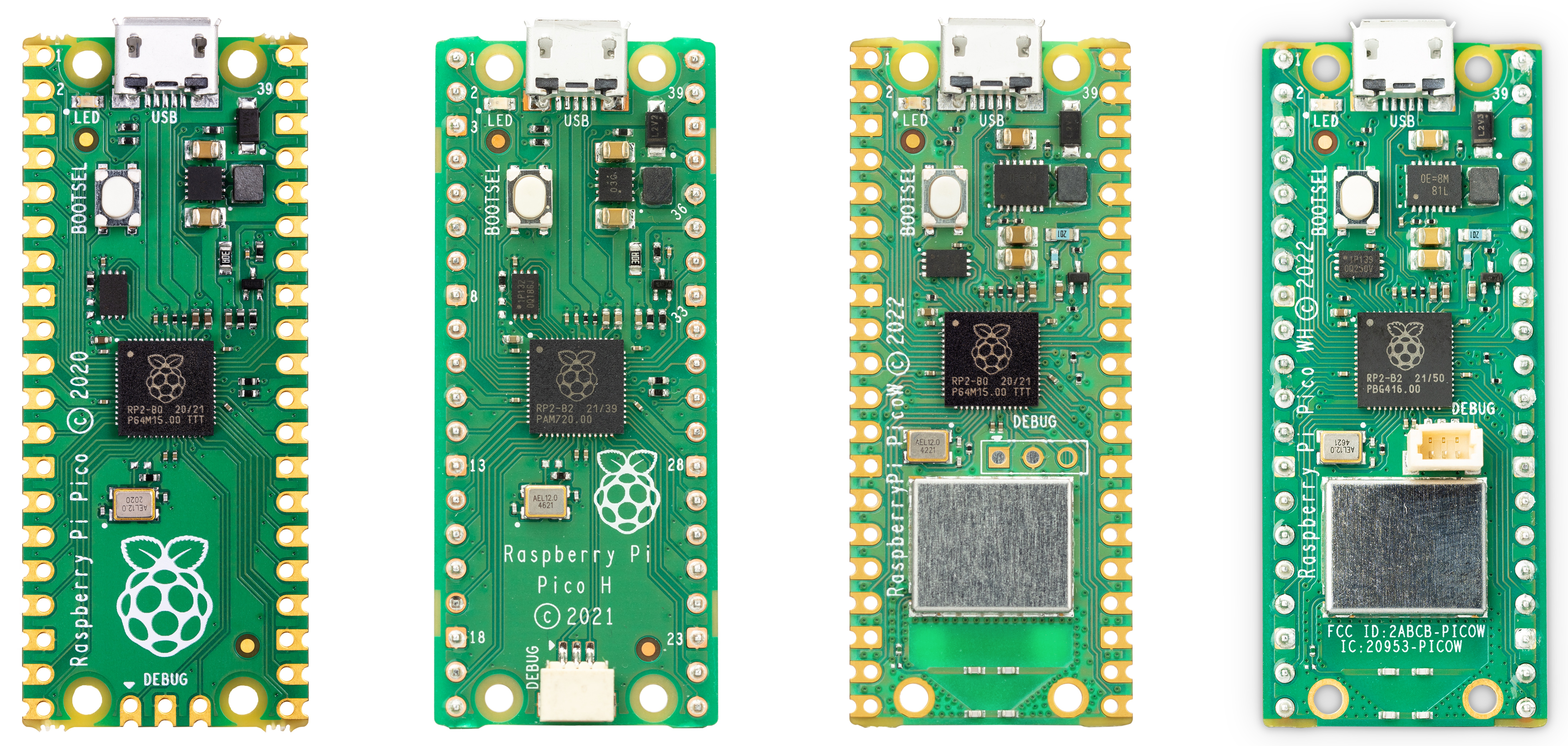

• 树莓派PICO系列目前由四块板组成;Raspberry Pi Pico（最左），Pico H（中左），Pico W（中右）和Pico WH（最右）。


• Raspberry Pi Pico是一款低成本、高性能的微控制器板，具有灵活的数字接口。主要功能包括：双核 Arm Cortex M0+ 处理器，运行频率高达 133 MHz 的灵活时钟，264kB SRAM 和 2MB 板载闪存。

• 官网支持：Raspberry Pi Documentation - Raspberry Pi Pico and Pico W

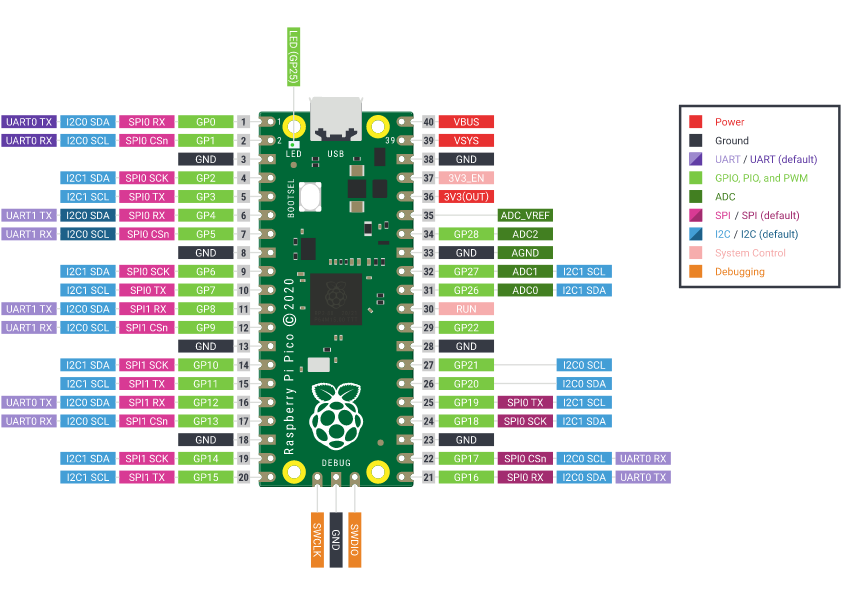

• 原理图：
